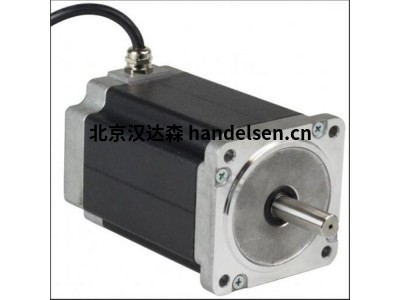

Phytron步進電機ZSH 88/1系列多應用于機械工程中
一、Phytron步進電機品牌簡介：
ZSH 步進電機以其堅固的外殼和電纜密封套而令人信服，使用 IP68 選項，電機防水深度可達 10 m。
ZSH 步進電機具有平衡的特點，具有平穩和低共振運行性能，而且還具有可選的擴展環境溫度范圍 -30 +80 °C（可達 100 °C）。
二、Phytron步進電機應用：
能源生產、農業技術和汽車
沼氣廠
標簽技術
工業3D打印
裝配自動化
海上深鉆技術
深鉆技術
Phytron ZSH步進電機適用于機械工程和工業中的挑戰性環境應用。 憑借精確的運行性能、扭矩和適
用于達IP68環境的堅固設計，可滿足工業使用需求。
三、Phytron步進電機技術參數
用于單極或雙極控制模式的 2 相混合式步進電機
保持扭矩從 0.45 到 17 Nm
直徑 ZSH：57 107
NEMA 兼容
步數/轉：200，步距角：1.8°
保護模式：IP54、IP68 根據要求
允許的表面溫度：-30 °C +80 °C（短時間可達 100 °C）
可選配置：
自由線端或接線盒
雙軸
齒輪箱
馬達剎車
編碼器
Phytron ZSH 57/1 版本型號參數舉例：
型號：ZSH 57/1
雙極電流：1.4A
單極電流：1A
電阻（每繞組）：5.5Ω
電感（每繞組）：9mH
保持轉矩：0.45 mNm
制動扭矩：0.01mNm
轉動慣性：0.125*10-4 kg m2
軸承軸向載荷：80N
軸承徑向載荷：150N
質量：0.6KG
總長度：90mm
邊長：56.5mm
Phytron ZSH 87/1 版本型號參數舉例：
型號：ZSH 87/1
雙極電流：2.3A
單極電流：1.6A
電阻（每繞組）：3Ω
電感（每繞組）：6mH
保持轉矩：1.8 mNm
制動扭矩：0.026mNm
轉動慣性：0.65*10-4 kg m2
軸承軸向載荷：180N
軸承徑向載荷：280N
質量：1.7KG
總長度：60.5mm
邊長：86mm
Phytron ZSH 88/1 版本型號參數舉例：
型號：ZSH 88/1
雙極電流：2A
電阻（每繞組）：1.88Ω
電感（每繞組）：11.1mH
保持轉矩：3 mNm
制動扭矩：0.042mNm
轉動慣性：1.35*10-4 kg m2
軸承軸向載荷：180N
軸承徑向載荷：280N
質量：1.7KG
總長度：68.5mm
邊長：86mm
Phytron ZSH 107/2 版本型號參數舉例：
型號：ZSH 107/2
雙極電流：8A
單極電流：5.7A
電阻（每繞組）：0.3Ω
電感（每繞組）：1.6mH
保持轉矩：9 mNm
制動扭矩：0.21mNm
轉動慣性：8*10-4 kg m2
軸承軸向載荷：400N
軸承徑向載荷：650N
質量：7.2KG
總長度：139.5mm
邊長：108mm

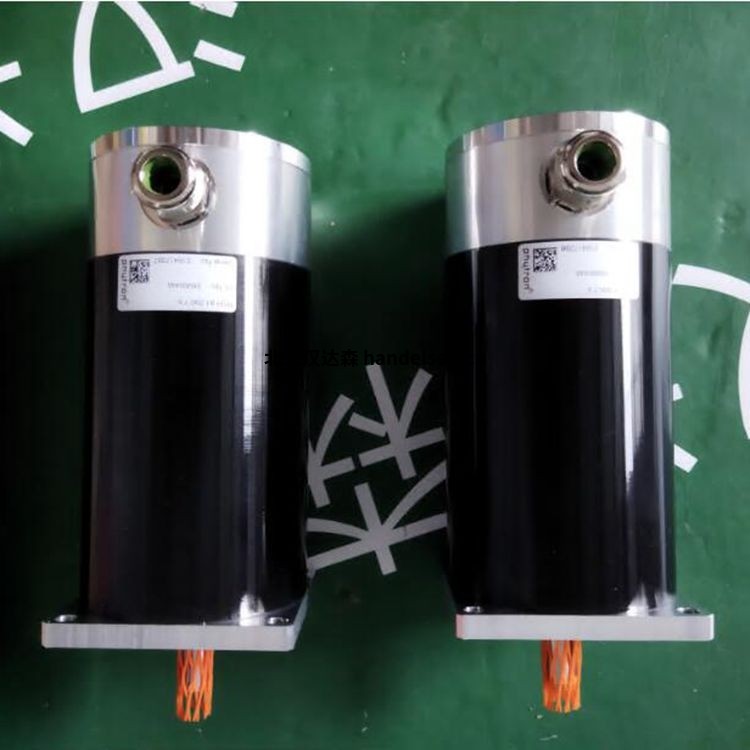

Phytron步進電機ZSH 88/1應用于機械工程中
• 帶制動器的步進電機：用于 24 VDC 電源的永磁制動器
• 帶編碼器的步進電機：分辨率 50、200 或 500 線，2 或 3 通道
• 帶編碼器和電機制動器的步進電機
• 帶低背隙行星齒輪的步進電機：1 級、2 級或 3 級，減速比從 3:1 到 512:1
