德國SCHAAF薩爾福 HM系列液壓螺母HM PG9



SCHAAF提供壓力等級高達4000bar的特殊定制產品和組裝配件， 這種超高壓技術應用在一般通用機械行業如大型滾動軸承、法蘭與端蓋連接和壓縮機等領域。 系統解決方案都是根據所有的船級社要求并且具有最高等級的安全性和經濟性，所有附件如高壓泵、液壓管、快速接頭以及裝配文檔記錄方案都完全滿足客戶的性能要求，為此我們可以提供100%的系統解決方案。



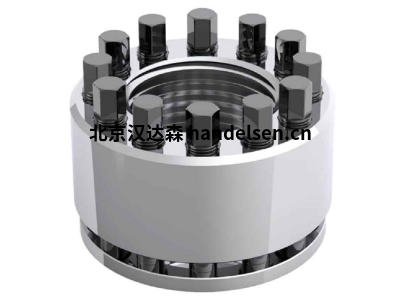

對所以有的產品如拉伸器、液壓螺母和超級螺母, SCHAAF可以提供裝配文檔記錄系統(MDS),可以自動記錄拉伸力、油壓、螺栓緊固曲線和所有其它質量數據。

所有的螺栓連接副都可以用SCHAAF專利的TTG螺紋技術， 因此可以增加螺栓連接副的壽命13倍，TTG技術可以節省40%的材料









螺栓的用途是將兩個元件緊密地連接在一起。螺栓軸向預緊力是唯一起作用的力，其它任何形式的應力都 會(huì )對該用途起破壞作用。例如使用力矩扳手時（液壓、電動、氣動、力矩倍增器），由于螺母與螺紋、螺 母與支承表面之間會(huì )產生摩擦，從而伴隨產生扭轉載荷（Torsion stress），這意味著不必要地削弱了螺 栓緊固的效果和部件的耐用性，因為扭轉載荷是螺栓產生材料疲勞及日后發生自然松動的主要成因。當使 用 SCHAAF SSV 和 HM 來產生軸向預緊力時，可消除扭轉載荷的產生，從而節省日后維護成本，增加 了經濟效益。直徑從 8mm 到 800mm 之間的螺栓都可以通過使用 SCHAAF SSV 和 HM 獲得合適的 軸向預緊力。



HM系列液壓螺母



HM PG9

HM PG10

HM PG11

HM PG12

HM PG13

對于大型螺栓，使用SCHAAF HM系列液壓螺母緊固， 能取得更好的緊固效果，而且使用起來也很方便。與液壓螺栓拉伸器比較，液壓螺母能更快地被安裝和拆卸，對于一些經常需要被擰松，并進行例行檢查的關鍵螺栓， 這一特性尤其顯得方便。





SCHAAF PG9系列液壓螺母高度較短，結構緊湊，適合空間狹小的場合使用。其主要的特點是：拉伸后，液壓油被密封于油缸內，依靠油缸內的液壓油本身產生的壓力保持螺母的鎖緊狀態，需要與墊片配合使用



 PG9系列液壓螺母高度較短，結構緊湊，適合空間狹小的場合使用。其主要的特點是：拉伸后，液壓油被密封于油缸內，依靠油缸內的液壓油本身產生的壓力保持螺母的鎖緊狀態，需要與墊片配合使用。





SCHAAF PG10系列液壓螺母能產生更大的軸向拉伸載。其主要的特點是：軸向拉伸載荷由拉伸頭產生。拉伸后，用鎖緊環 (lock ring)鎖緊液壓螺母，軸向拉伸載荷依靠鎖緊環得以保留在螺栓內。這一點與PG9系列不同(PG9 依靠密封的液壓油保持軸向拉伸載荷)。





SCHAAF PG11系列液壓螺母的外徑比PG10系列小，高度比PG10系列高。主要用于螺紋伸出長度較長的螺栓。它能產生更大的軸向拉伸載。其主要的特點是：軸向拉伸載荷由拉伸頭產生。拉伸后，用鎖緊環 (lock ring)鎖緊液壓螺母，軸向拉伸載荷依靠鎖緊環得以保留在螺栓內。





SCHAAF PG12系列液壓螺母的外徑比PG11系列小，高度比PG10系列高。主要用于螺紋伸出長度較短的螺栓。它能產生更大的軸向拉伸載荷。其主要的特點是：軸向拉伸載荷由拉伸頭產生。拉伸后，用鎖緊環 (lock ring)鎖緊液壓螺母，軸向拉伸載荷依靠鎖緊環得以保留在螺栓內。
