Metronix伺服驅動器BL4104-C貨號9200-4104-100藍牙集成

Metronix驅動器BL4104-C貨號9200-4104-100

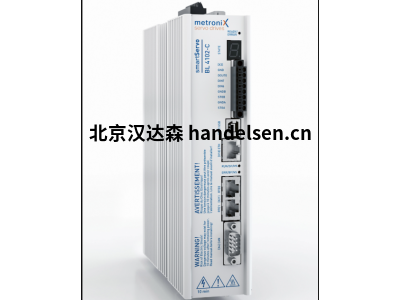

smartServo BL 4100-C帶藍牙的單相伺服驅動器

特點

最高性能和動態內部采樣時間 < 32 μs

USB 和以太網作為參數化接口

板載 EtherCAT/PROFINET/CANopen 現場總線

通用編碼器評估 HIPERFACE、® HIPERFACE DSL®、EnDat 2.2、旋轉變壓器、數字和模擬增量編碼器

藍牙集成 通過手機或平板電腦查詢伺服驅動器狀態

技術功能

眾多集成的軟件功能使 smartServo BL-4000-C 伺服驅動器成為驅動技術領域的真正多面手。

smartServo BL-4000-C 伺服驅動器不僅直接支持多種電機類型和所有常見的位置編碼器，

而且通過集成技術功能的簡單參數化，可以非常靈活地適應各種應用。對驅動器中的外部信號進行高精度評估，

從而實現盡可能短的循環時間。

帶藍牙的單相伺服驅動器

為了直觀地展示伺服驅動器 smartServo BL 4000-C 的性能，它可以精確、動態和受控地移動機床、包裝機或機器人等。

這是您未來和當前項目的重要組成部分。通過這種方式，我們希望與您一起將您的想法總結成大型新項目。

定位

無論是線性、加加速度限制還是扭矩限制：通過集成的定位控制，每個運動任務都可以輕松實現。

路徑程序 / 鏈接

所有 256 個定位組都可以鏈接以解決復雜的定位任務，而無需外部控制系統。此外，數字輸入允許與情況相關的分支。

飛鋸

通過將“飛鋸”集成到驅動器中，不僅可以縮短循環時間，而且可以達到高的精度。

BL4104-C技術參數

電壓供應  1 x 75...230 VAC [± 10 %], 50...60 Hz

控制電壓  24 VDC [± 20 %] (0,35 A)

直流鏈路電壓  325 VDC

輸出功率  800 W

2秒最大輸出功率  2 kW

額定輸出電流  4 A

2秒最大輸出電流  12 A

內部制動電阻  75 Ω

連續功率/脈沖功率  8 W / 2 kW

外部制動電阻 75 Ω, 最大2 kW

保持制動  24 VDC, 最大2 A

尺寸  200 x 50 x 163 mm

重量 1,5 kg

編碼器評估  EnDat 2.2, HIPERFACE®, HIPERFACE DSL®、 旋轉變壓器、模擬和數字增量式，帶/不帶換向信號的編碼器、 BISS（C 型）

接口  USB 2.0、以太網、CAN 總線、EtherCAT、 PROFINET、MicroSD 卡

輸入/輸出 8 x 數字輸入（24 VDC），2 x 模擬輸入（±10 V），3 x 數字輸出（24 VDC）

Metronix驅動器BL4104-C貨號9200-4104-100
