APLISENS 用于低量程的差壓變送器 PRE-50 G

APLISENS 公司是高品質過程儀表的制造商。該公司成立于 1992 年。主要工廠和總部位于華沙。從一開始，它就專注于電子壓力和差壓測量技術?；疽巹t始終是：高質量、高度靈活性和對客戶的稱職支持。

產品：

• 差壓變送器

• 靜壓液位探頭

• 液位變送器

• 閥門

• 數字指示器

• 電源、分離器

• 儀表

低壓變送器

型號：

APLISENS APR-2000ALW/G

APLISENS APRE-2000G

APLISENS PRE-50G

APLISENS PM-22

APLISENS A201

產品介紹:

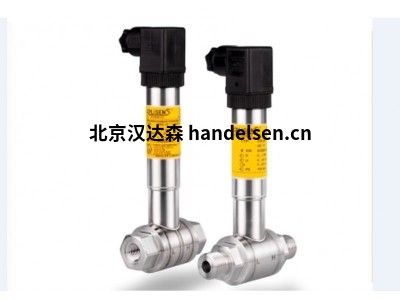

用于低量程的差壓變送器 PRE-50 G

 測量范圍從 250Pa

 開始輸出信號：4-20mA、0-20mA、0-10V

應用：

    PRE-50G變送器適用于氣體，用于測量其壓力、欠壓和差壓典型應用包括測量鼓風壓力、煙囪干擾或爐膛內壓力/壓力不足。IP保護IP65

安裝：

    經濟型可以安裝在任何穩定的建筑上，使用帶有69開口的裝配夾具。變送器的連接桿有端子，可以連接到彈性264x1脈沖線上。當脈沖通過金居管時，我們建議使用M20*1.5適配器用于264x1安裝。

郭世舟 QQ：2335451726   手機：18510570918 電話：010-64714988-197 傳真：010-84786709-667 郵件：sales96@handelsen.cn

帶有C型連接器的變送器應安裝在3閥或5閥歧管上。我們建議使用預裝的帶VM型閥門的變送器

一、測量范圍（Measuring range）

250 Pa

適用于測量范圍在 250 Pa 的應用。

>250...700 Pa

適用于測量范圍在 250 Pa 到 700 Pa 之間的應用。

>700...2500 Pa

適用于測量范圍在 700 Pa 到 2500 Pa 之間的應用。

>2500 Pa

適用于測量范圍超過 2500 Pa 的應用。

二、過載壓力極限（Overpressure limit）和靜壓極限（Static pressure limit）

過載壓力極限（Overpressure limit）

所有測量范圍的過載壓力極限均為 35 kPa（無滯后）和 35 kPa（有滯后）。

靜壓極限（Static pressure limit）

所有測量范圍的靜壓極限均為 100 kPa（無滯后）和 100 kPa（有滯后）。

三、精度（Accuracy）和熱誤差（Thermal error）

精度（Accuracy）

250 Pa 測量范圍的精度為 1.6%。

250...700 Pa 測量范圍的精度為 0.6%。

700...2500 Pa 和 > 2500 Pa 測量范圍的精度為 0.3%。

熱誤差（Thermal error）

250 Pa 測量范圍的熱誤差為 1%。

250...700 Pa 測量范圍的熱誤差為 0.6%。

700...2500 Pa 和 > 2500 Pa 測量范圍的熱誤差為 0.3%。

?

四、遲滯重復性（Hysteresis repeatability）和熱補償范圍（Thermal compensation range）

遲滯重復性（Hysteresis repeatability）

取決于設定范圍，范圍在 0.05% 到 0.25% 之間。

熱補償范圍（Thermal compensation range）

范圍為 5 到 50°C。

五、操作溫度范圍（Operating temperature range）

操作溫度范圍為 - 25 到 80°C。

六、標準測量范圍（Standard measuring range）

列出了多個標準測量范圍，包括從 0.250 Pa 到 - 10 kPa 的多個區間。

七、輸出信號（Output signal）

兩線傳輸（Two wire transmission）

輸出信號為 4 到 20 mA。

三線傳輸（Three wire transmission）

輸出信號為 0 到 10 V。

八、電源供應（Power supply）

兩線傳輸（Two wire transmission）

電源供應為 10 到 36 VDC。

三線傳輸（Three wire transmission）

電源供應為 13 到 39 VDC。

九、負載電阻（Load resistance）

電流輸出（For current output）

負載電阻公式為：

電壓輸出（For voltage output）

負載電阻為 20 kΩ。

十、材料（Materials）

外殼材料（Housing material）

使用 0H18N9（SS304）材料。

適配器材料（Adapters material）

使用 C - SS316Ti 材料。

閥門材料（Valve manifolds）

使用 M20×1.5/2×1 - brass 材料

APLISENS 用于低量程的差壓變送器 PRE-50 G系列
