EMRAX 208 LV AC永磁同步電動機用于航空-高功率/扭矩密度

EMRAX 208 LV AC永磁同步電動機用于航空

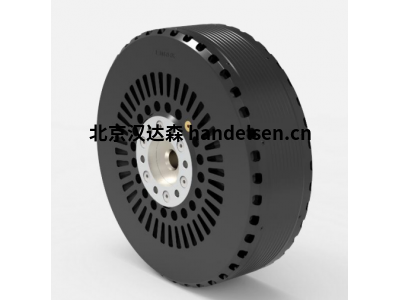

EMRAX 208 是一款緊湊型軸向磁通永磁同步電動機，具有高功率/扭矩密度。208 是 EMRAX 開發的第一臺電機。它的開發始于 2005 年，最初用于公司創(chuàng )始人的滑翔機。如今，電機的發展不斷，它在航空之外發現了許多不同的用途。

機械數據

類型 軸向磁通電機/發電機

外殼直徑： 208 毫米

軸向長度： 85 毫米

干重：9.4 千克（AC）/ 10.0 千克（CC）/ 10.3 千克（LC）

定子冷卻：空氣（IP21）/組合（IP21）/液體（IP66）

安裝 正面：6 個 M8 螺紋孔

背面：6 個 M8 螺紋孔

電器數據

最大電池電壓：690 (HV) / 420 (MV) / 170 (LV) 伏直流

峰值功率(6000 轉/分）：86 千瓦

連續功率*：最高 56 千瓦

峰值扭矩：150 牛米

持續扭矩*：高達 90 牛米

效率：92-98

EMRAX 208 LV AC技術參數

防護等級 IP21

冷卻規格   環境空氣 20?C 20 m/s

最高電機溫度 [°C] 120

電機連接類型  UVW 或 2x UVW

峰值功率所需的電壓 [VDC ]  170

電機峰值效率 [%]  96%

峰值功率 S2 2min [kW]  60 kW

連續功率 S1 （kW）  33

峰值扭矩 [Nm] 150

連續扭矩 [Nm] 54

限制速度[RPM]  7000

空載時KV常數[rpm/VDC]  64,01

額定負載時KV 常數 [rpm/VDC]  48,19

峰值負載時的 KV 常數 [rpm/VDC]  35,76

KT 常數 [Nm/A]  0,15

電機峰值電流 [A] 1000

連續電機電流[A] 560

25℃時的內部相電阻[mΩ]  0,90

單相感應 [μH]  7,5

感應電壓 [V/RPM]  0,0117

軸向磁通[Vs] 0,00912

定子繞組上的溫度傳感器 KTY 81/210

極對數  10

繞組配置  星形

轉子慣量[kg*m2]  0,01569

軸承配置  6206 | 3206

重量[kg]  9,4
