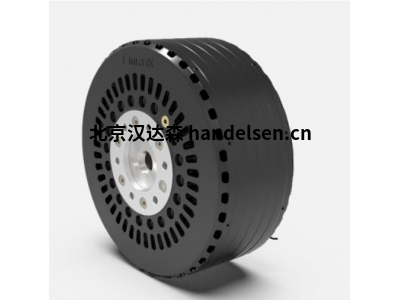

EMRAX 348 LV LC永磁同步電動機用于航空業船舶

EMRAX 348 LV LC永磁同步電動機用于船舶

EMRAX 348 是一款緊湊型軸向磁通永磁同步電動機，具有高功率/扭矩密度。348 是我們產品中最大的電機。它可以直接在驅動軸上輸出令人印象深刻的扭矩數據。

它已用于航空業、船舶、重型機械以及一些令人印象深刻的車輛的牽引電機。

EMRAX 優勢

在最短的時間內定制

高功率密度

（高達 10 kW/kg）

同類最佳效率（高達 98%）

緊湊耐用的設計

堆疊選項

認證

機械數據

類型： 軸向磁通電機/發電機

外殼直徑： 348 毫米

軸向長度： 107 毫米

干物質： 43.1 千克（交流）/ 43.5 千克（CC）/ 43.9 千克（LC）

定子冷卻： 空氣 （IP21） / 組合式 （IP21） / 液體 （IP66）

安裝： 正面：6 個 M12 螺紋孔

背面：10 個 M8 螺紋孔

電氣數據

最大電池電壓： 830 （高壓） / 830 （中壓） / 610 （低壓）直流

峰值功率（3250 RPM 時）： 340 千瓦

持續功率*： 高達 140 kW

峰值扭矩： 1100 牛米

連續扭矩*： 高達 425 Nm

效率： 92-98%

EMRAX 348 LV LC技術參數

防護等級 IP66

冷卻規格   最小 6 l/min，最高 50°C

最高電機溫度 [°C] 120

電機連接類型  UVW 或 2x UVW

峰值功率所需的電壓 [VDC ]  610

電機峰值效率 [%]  96%

峰值功率 S2 2min [kW] 4000 RPM 時為 400 kW

連續功率 S1 （kW） 178

峰值扭矩 [Nm] 1100

連續扭矩 [Nm] 425

限制速度[RPM]  4000

空載時KV常數[rpm/VDC]  13,11

額定負載時KV 常數 [rpm/VDC]  10,58

峰值負載時的 KV 常數 [rpm/VDC] 6,56

KT 常數 [Nm/A] 0,72

電機峰值電流 [A] 1500

連續電機電流[A] 600

25℃時的內部相電阻[mΩ]  4,2

單相感應 [μH]  28,5

感應電壓 [V/RPM]  0,05605

軸向磁通[Vs] 0,04366

定子繞組上的溫度傳感器 KTY 81/210

極對數  10

繞組配置  星形

轉子慣量[kg*m2]  0,22042

軸承配置  6210 | 3208

重量[kg]  43,1

EMRAX 348 LV LC永磁同步電動機用于船舶
