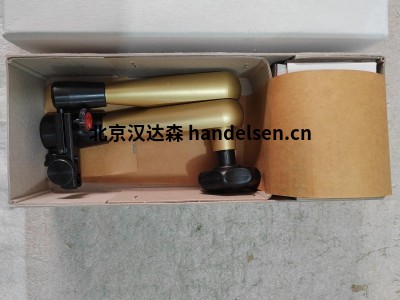

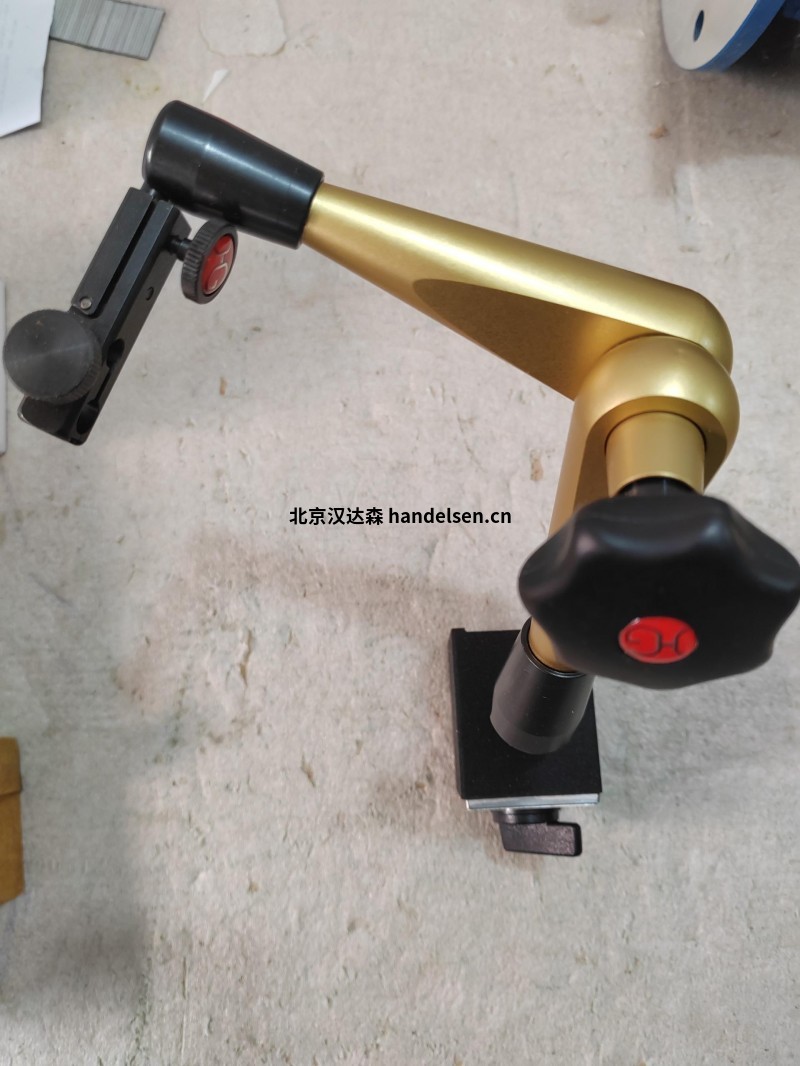

德國HG磁性表架104318用于航空航天精密零件加工

材料：陽極氧化鋁、拋光易切削鋼、塑料星形握把

球節臂：M6內螺紋

球關節腳：M8外螺紋

標準應用：16公斤

保持力 安全相關應用：12公斤

L1：124mm

L2：176mm

作用半徑：300mm

標準磁鐵 (LxWxH)：60x50x55mm

附著力標準磁鐵：800 N 可切換

測量喙：ø 8 mm H7 和燕尾



Horger&Gassler液壓測量臺尺寸 300型號

104316 三腳架

104317 三腳架+測量喙，微調

104318 三腳架磁力表座+測量喙，微調

104319 三腳架磁力表座+測量喙沒有微調+可旋轉微調

104335 三腳架磁力表座+測量喙，微調+可旋轉微調

104337三腳架磁力表座+測量喙沒有微調

機械加工

測量工件尺寸：在機械加工中，常將百分表、千分表等測量工具通過磁性表座固定在機床工作臺或夾具上，對工件的尺寸、形位公差等進行精確測量，如測量軸類零件的直徑、圓柱度，以及平面度等。



對刀操作：磁性表座可吸附在機床主軸或刀架上，安裝對刀儀，幫助確定刀具與工件之間的相對位置，實現準確對刀，提高加工精度和效率。



汽車制造與維修

零部件檢測：在汽車零部件生產過程中，使用磁性表座固定測量?jì)x表，檢測發動機缸體、曲軸、凸輪軸等零部件的尺寸精度和形位公差，確保產品質量。在汽車維修時，也可用于測量底盤部件的變形量、車輪的跳動等。



裝配定位：在汽車裝配過程中，磁性表座可輔助定位零部件，確保裝配精度，如在安裝車門時，可通過磁性表座固定測量工具，檢測車門與車身之間的間隙和垂直度等。



航空航天領域

精密零件加工監測：在航空航天零部件加工中，磁性表座用于固定高精度測量?jì)x器，實時監測零件加工過程中的尺寸變化和形位誤差，保證零件加工精度符合航空航天標準。



飛機裝配檢測：在飛機裝配過程中，用磁性表座配合測量工具檢測機翼、機身等部件的裝配間隙、平面度、直線度等參數，確保飛機整體結構的準確性和穩定性。



其他領域

電子制造：在電子設備制造中，磁性表座可用于固定小型測量工具，對電子元件的尺寸、平整度進行測量，如測量印刷電路板的厚度、芯片封裝的平整度等。



教學實驗：在學校的機械類專業教學實驗中，磁性表座是常用的實驗工具，用于學生進行測量實驗，幫助學生掌握測量工具的使用方法和測量原理，培養學生的實踐操作能力和工程素養
