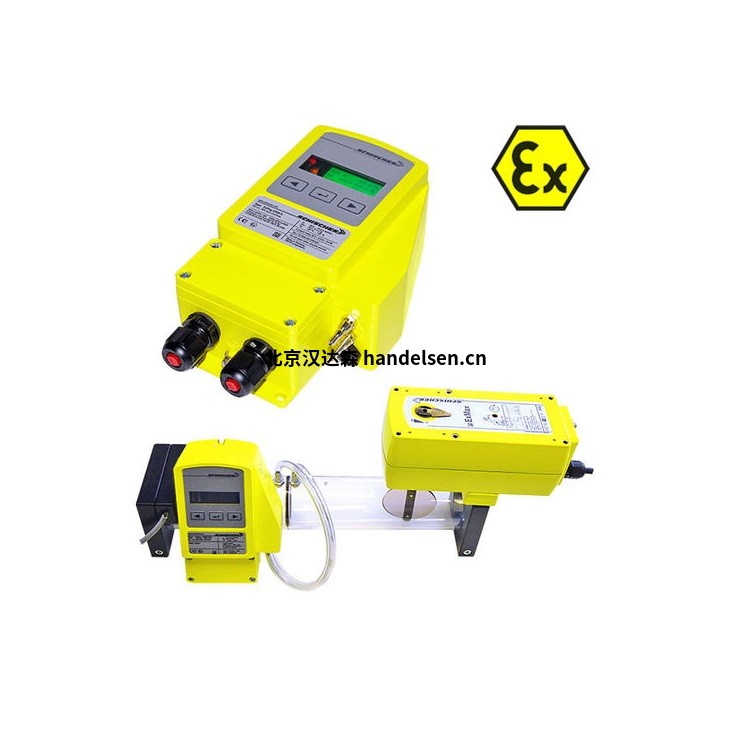

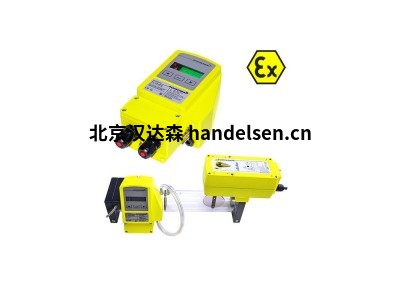

schischek ExReg-V流量控制器
schischek總部位于德國，產品：schischek電動執行器、schischek傳感器、schischek控制器和組件等，應用于造船、暖通空調、污水處理廠、垃圾填埋場、化學、一般工業等行業。
schischek流量控制器ExReg-V說明：
schischek流量控制器ExReg-V用于通風系統中空氣流量控制的體積流量控制器。應用，取決于類型，在防爆區域或安全區域（工業應用）。
schischek流量控制器ExReg-V技術數據：
測量范圍：0…100/300/1.000帕
電力供應：24 VAC/直流
開啟延遲：3秒
控制器： PID控制器，控制模式自動或手動
報警監控：監控流量，具有報警證遲的可調功能
維護：免維護
展示： LCD 背光，可關閉開關狀態LED
保護/外殼材料：IP66/鋁鑄件，涂層
環境溫度/濕度：-20°...+ 50° C.0 .…. 95% r
電源供應：過集成接線盒
測量：長x寬x高=180(CT=187)x107x66mm
測量不銹鋼類型：長x寬x高=215x125x68毫米
重量：~0.95kg
防爆：氣體、霧、蒸汽、灰塵
schischek流量控制器ExReg-V實例型號：
schischek ExReg-V100-A
schischek ExReg-V300-A
schischek ExReg-V1000-A
