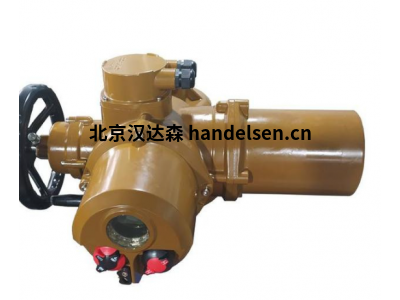

ROTORK電動截止閥執行器

 電動執行器 自動控制系統閥門配套 羅托克電動驅動裝置IQ-FD系列智能一體化電動執行器是吸收英國技術生產的全智能型產品，采用非侵入式設計，系現代機械工業技術yu微電子技術結合的產物。該FD-S電動執行器球閥蝶閥 閥門角行程執行機構 羅托克電動驅動裝置產品具有功能全面、性能可靠、體積小、重量輕、使用維護方便的特點，同時FD-S電動執行器球閥采用LCD液晶顯示、機型采用OLCD顯示，以中文或英文形式直觀顯示執行器的工作狀況。調試簡單、操作方便，并可將各種工作狀態通過斷電器任意組態形式發送到中央控制系統中。在石油、化工、電力、冶金、造紙、水處理等行業中得到廣泛應用。IQ-FD在提供技術和服務的同時還充分考慮了用戶的成本，致力于為用戶提供一種高性能、性?xún)r(jià)比的產品。



5、輸入、輸出全光電隔離，具備高電壓保護功能，自由駁接任何設備儀表；

6、采用多達四臺單片計算機數據交換及處理，以提高模塊反應速度，從而實現精度伺服控制：

7、相序保護，IQ—FD智能一體化電動機構，運用自動相序識別技術，可使執行機構在安裝接線時無須考慮三相交流電的相序問題并在運行過程中時刻受到監控，確保執行機構**運行

8、缺相保護，IQ—FD智能一體化電動執行機構為防止缺相給電機造成損害，執行機構上的電子監視功能不僅可準確判斷電源是否出現缺相或電源異常，而且具有運行中缺相保護功能：

9、過熱保護，IQ—FD智能一體化電動執行機構，在電機內裝有熱傳感器，如果電機線圈溫度超過設定值，(設定值為125。C)電動執行機構將自動斷開電機的供電回路，并在顯示屏上準確報出故障原因。

10、具有電動執行器靈敏度調節功能，并針對不同控制需求設定控制范圍：

11、具有電動執行器慣量調節功能；可針對不同電機慣量進行設定，保證控制精度范圍；

12、具有正、反作用選擇功能，以滿足實際工況需要；

13、采用固態功率控制單元，真正實現了大功率電機模塊化控制，并提高電動頭產品可靠性。

14、IQ-FD智能一體化系列執行機構的箱體部分由高強度鋁合金材料壓鑄和特選鋼材鑄造而成。這樣不僅大大減輕了電動執行機構的重量而且使其外觀也美觀。內部機械配件為進行調質處理的碳鋼和具耐磨損特性的黃銅經過數控加工中心加工而成，從保證了IQ-FD電動執行機構的品質。



遙控器的操控功能，本控制器為Exdll CT4防爆設計。

IQ—FD系列智能電動執行機構之遙控器，采用1的紅外線遙感技術，可在各種工礦場合對執行機構進行開關限位的設定，力矩的設定，控制鏟及顯示功能的調整設定，同時還可調出參數設定菜單能夠對控制信號，電動閥門狀態運行狀態指示狀態進行分析。IQ—FD系列還推出可定制，遠距離控制上限可達20米的遠距離搖控器，用戶亦可定制采用無線遠距控制遙控器，這樣提高了**運行性，特別是那些要求防爆的場合尤為重要。



總線控制系統

現場總線是當今工業控制技術領域的發展趨勢。IQ-FD系列智能電動執行機構采用的微處理器增加數字計算和數字通信的能力，使其成為一個智能化的控制設備。

采用電纜線作為總線，將多個具有總線接口的執行機構連成網絡(luò )，按公開、規范的通信協議實現數據傳輸信息交換。使用現場總線系統，電動執行機構將原先的集中控制轉變?yōu)榉稚⒖刂?，?jiǎn)化了系統設計，提高了系統運行的可靠性，為用戶節省大量的安裝、維護費用。



圖：采用了現場總線方式連接執行機構的情況。

為滿足不同現場控制系統的需要，IQ—FD系列智能電動執行機構為用戶提供了不同標準的現場總線控制模塊。

Modbus(標配)

采用Modbus模塊的IQ—FD系列智能電動執行機構，使用RS485數據總線連接，采用Modbus的

RTU通訊協議，可以上限38．4kbit／s速度傳輸數據，能夠方便的在目前流行的組態軟件中進行組態，提供執行機構全部控制功能及反饋數據的現場總線通訊。作為可選的功能，執行機構還可

安裝Modbus冗余模塊，通過系統連線組成總線環線路?？偩€(xiàn)控制系統自動切換到能夠正常的通信模塊。保證系統的正常運轉。



采用SIEMENS SPC3集成芯片設計的總線接口，實現的全部功能，兼容EN50170標準。數據傳輸速率為9-8kbit／，每個報文的數據容量多達244個字節，它的響應時間從幾百微秒到幾百毫秒，傳輸介質為屏蔽雙絞線或光纖。隔離技術，消除了來自零線的干擾。根據用戶的要求，還可提供DN、HAT、FF等標準的現場總線接口。

遠程維護技術(可選)

通過智能電動執行機構的遠程通信功能，無論將執行機構在什么地方，都可通過GSM全球通信網絡(luò )及通訊方式數據記錄器里的數據進行數據交換。為實時分析和配置執行機構參數提供好、快、方便的技術支持。

型號表示方法



技術參數

工作條件 環境溫度：-25℃～75℃;相對濕度：50%～；大氣壓力：86KPa～10KPa;

注：如有特殊要求，可以定制。





重量及潤滑油容量

潤滑油

除非有特殊要求，用于的氣候條件，否則IQ-FD電動執行器在出廠前，機械齒輪箱內注入SAE 80EP型潤滑油，適應的環境溫度范圍為22。F／30至160。F／70．
