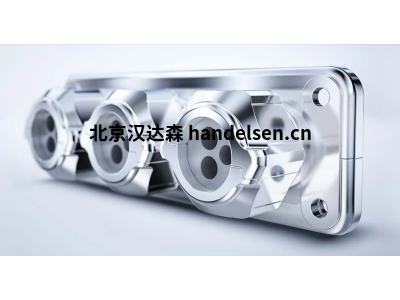

德國PFLITSCH重型可分裂電纜密封套 UNI flange HD

用于輸送預組裝電纜的可分離法蘭

最佳密封性能的理想框架

將預組裝電纜安全地引入機器和控制柜可能是一項艱巨的挑戰，但事實并非如此。PFLITSCH的可分離UNI法蘭是一個設計良好的解決方案，可以完美地滿足這一目的。

兩全其美:電纜壓蓋和法蘭解決方案合二為一

UNI法蘭是唯一基于電纜壓蓋密封原理的可拆分法蘭解決方案。UNI Dicht系統的特性與可分離框架板和可分離壓力螺釘的優點相結合。



UNI法蘭HD(重型)

材料:用于惡劣工業環境的壓鑄鋅

線程:公制的

三個集成的可分離電纜密封套

尺寸:149毫米寬x 50毫米高

扳手寬度:西南x(chóng)東36 x 40毫米密封插件:TPE-V，T80s

密封插件尺寸:M25

電纜橫截面:2.0毫米至20.5毫米

保護類型:IP 66，4類

溫度范圍:–20攝氏度至+80攝氏度



用于100多個密封插件的三個集成電纜密封套

UNI法蘭變型的框架板預先鉆有通孔，以確保螺栓連接。PA型也可提供螺紋插件，以根據II級(VDE EN 61140 DIN 0140-1)提供完全接觸保護。屬于UNI Dicht系統的一百多種不同的密封插件可以安裝到集成在可分離框架板中的三個雙螺紋接頭中。擰緊壓力螺釘時，這些雙螺紋接頭和嵌件上的凹槽可防止密封嵌件和電纜轉動。



高應變消除和可靠的密封性能

軟壓UNI Dicht系統的密封原理——防止電纜收縮對護套造成嚴重損壞。根據EN 62444 a級標準，它還能夠消除高應變?？蚣馨迳系拿芊獠寮蛨A周密封可防止灰塵和水射流進入，符合IP 66防護等級和4類或4X類標準
