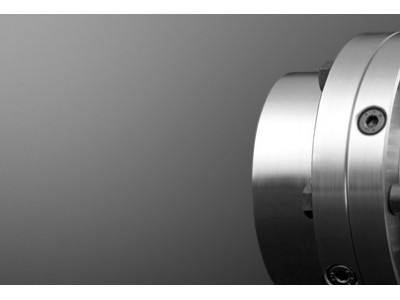

KTR GEARex ®全不銹鋼齒輪聯軸器

德國KTR聯軸器相關介紹：

KTR GEARex ®全不銹鋼齒輪聯軸器原理:

由帶有內齒、凸緣的外套筒和帶有外齒的內套筒組成的可移式剛性聯軸器(見圖)。內套筒的輪轂分別與主動軸和從動軸聯接；兩個外套筒在凸緣外通過螺栓固結在一起。工作時，內齒與外齒作嚙合運動。內、外齒多采用壓力角為20°的漸開線齒形，齒側間隙較一般齒輪副大。外齒頂圓母線制成球面，球面中心在齒輪軸線上，因此具有補償兩軸軸線的相對徑向、軸向、角度位移的特性。

　　產品功能

　　高功率密度

　　扭矩高達2,750,000 Nm

　　工作溫度范圍為-20°C至+ 80°C

　　AGMA標準9008-B00

　　GEARex ®從用油脂潤滑和環形密封環鋼制成接頭對應于國際標準。作為柔性軸連接，它們適用于正扭矩傳遞。此外，它們可確保補償軸向，徑向和角度軸位移。

　　GEARex ®工作原理

　　根據眾所周知的齒冠邊緣的工作原理，在角度和徑向位移的情況下，避免了花鍵中的壓力。此外，永久性潤滑脂潤滑可以使花鍵具有更好的摩擦比，幾乎沒有磨損，并且聯軸器的使用壽命更長。

　　為了在組裝狀態下確保定期且經過驗證的潤滑，兩個用于液壓的連接件在每個聯接套筒上徑向彼此相對地布置。其結果是一個完整的GEARex ®聯接器具有四個連接90°偏移到彼此。

聯軸器內部通過環形密封環(NBR 70 ShA)密封。必須密封滑鍵以防止在組裝期間潤滑劑逸出。

應用：齒輪聯軸器具有小型、傳遞扭矩大和吸收聯接誤差能力強等優點,因而被廣泛應用于剛性軸、重載荷特性等傳動場合如: 冶金、礦山、起動運輸的設備上

BoWex彈性? HE-ZS / HEW-ZS產品功能

高度靈活的聯軸器安裝在燃燒上

發動機和帶有墊片的電動機，用于泵驅動

彈性體零件的硬度為40,50和65 Shore A.

校準錯誤的高度補償

根據SAE-J 620型，帶法蘭連接的HE-ZS型

HEW-ZS用于軸與軸的連接

根據ISO fit H7完成鉆孔

羽毛鍵符合DIN 6885第1頁（JS9）

移動機器主要使用IC引擎作為驅動器。在靜液壓傳動中，液壓泵直接連接，而壓縮機單元直接由移動壓縮機驅動。兩個單元通過法蘭聯軸器連接。這就是為什么它必須滿足大量需求，而主要是它必須可靠地傳輸電力以確保機器能夠按要求執行工作。

BoWex彈性? HE1 / HE2 -概述

對于受危險扭轉振動靈活地傳遞轉矩為柴油機splitterbox，發電機，壓縮機，進料泵或高壓泵等：組合驅動器

BoWex彈性?是高度靈活的組合良好的好處批準BoWex ?系統中的緊湊設計與彎曲齒內的軸向插入式組件的選項。扭轉和減少扭轉振動和沖擊載荷。而且，該聯接器允許補償徑向，角度和軸向不精確性，從而與極低的恢復力對齊。

BoWex彈性?由高度柔韌的橡膠元件組成，由天然橡膠制成，由聯軸器的尺寸決定。與外部花鍵的內部軸向插件轂對應于BoWex ?基本設計。BoWex彈性?是不同種類的彈性體的硬度與發動機飛輪連接法蘭SAE J620和特殊尺寸的功率達1000千瓦可用。

BoWex ?法蘭接頭-摩擦性能和磨損

光滑和堅硬的表面（晶體結構）和高熱穩定性以及對潤滑劑，燃料，液壓油，溶劑等的耐受性使聚酰胺成為滑動應力的部件的理想材料，特別是用于聯軸器生產。

泵安裝法蘭

為了將液壓泵連接到柴油發動機，KTR根據SAE連接尺寸SAE 6至SAE 1提供安裝法蘭。這些法蘭由鋼制成，EN-GJL-250（GG25）用于帶法蘭連接的液壓泵，符合SAE- A，-B，-C，-D和-E為具有2和4個孔的類型。

由EN-GJL-250（GG25）制成的泵連接外殼直接安裝在發動機的后板上。
