MENZEL產品介紹：

MENZEL metaLLCHEMIE 的INDUTEC MS潤滑壓力容器

壓力容器的單位，要根據噴灑頭的數量和閥的數量，以及根據間隔噴涂和噴涂量的數量而定。

1，2，6，10或40升容量的容器是可以的。高達20升容量的所有壓力容器的單位都配有一個液位控制器，該控制器可以發出信號，當液位低于 低，從而觸發自動關機和報警。氣動攪拌裝置作為附件保證了介質常數粘度。INDUTEC? MS 0-D1 AL  INDUTEC? MS 0-D2 AL INDUTEC? MS 0-D2 VA  INDUTEC? MS 0-D2.6 VA INDUTEC? MS 0-D6 AL / VA INDUTEC? MS 0-D6.6 AL / VA INDUTEC? MS 0-D10 AL

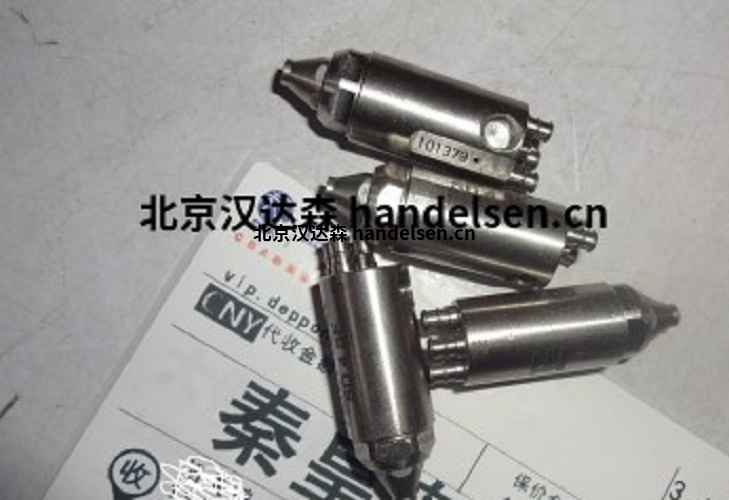

INDUTEC MS同軸噴頭，用于 小量的潤滑

INDUTEC®MS SD代表可以滿足 廣泛要求的噴頭概念。該系統基于同軸噴頭，該噴頭可產生具有5°噴射角的圓形噴嘴。使用特殊的附件，可以針對幾乎任何類型的應用生成一系列不同的噴霧樣式和噴霧角度。

由于尺寸極小，同軸噴頭只需要很小的安裝空間即可。它們可以通過靈活的附件進行擴展，以用于難以進入的噴涂區域。

這就是INDUTEC®MS同軸噴涂頭的工作方式

這種同軸噴頭使用壓縮空氣工作。通過彈簧將針壓在噴霧口上的針關閉噴霧頭。通過控制壓縮空氣將針推回，從而釋放噴霧口。介質從單獨的壓力容器供入同軸噴頭。壓縮的噴射空氣從第三壓力軟管進料。噴射空氣使同軸噴射頭所噴出的介質成形，并將其濃縮成精確，方向穩定且無霧的噴射流。

幾乎任何東西都可以噴

由于無級可調壓力，可以噴涂任何介質-從水基冷卻潤滑劑到 粘性的切削和繪圖油?？梢允褂闷渌芊獠牧蠈婎^進行修改，以使用更具腐蝕性的介質。

 小數量也可以精確控制

根據應用，必須通過有針對性的修改將相應的同軸噴頭調整到特殊要求。以下概述使您可以深入了解不同部分在何種程度上可以合理地結合可能的應用領域。

通過使用SID特殊的內置吸頭盒進行轉換，可以更改物料流速。通過使用不同的附件，可以更改噴霧方式和噴霧角度。

理論噴霧角是近似值。決定性因素始終是介質與壓縮噴射空氣之間的相互作用。這兩個要素必須始終處于 佳關系。因此，在所有情況下都必須進行現場試驗，以找到確切的數值。

下一代同軸噴頭：INDUTEC®MS SD3

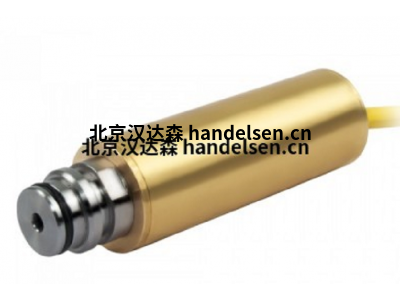

INDUTEC SD3噴頭

外殼上集成的M16螺紋意味著同軸噴頭可以直接擰

到相應的設備上，而無需任何其他支架

INDUTEC®MS SD3主體上的節流閥可直接在噴頭上控制噴射空氣和介質。甚至可以使用旋入式接頭對介質量進行反復微調。

ENZEL 帶微型比例閥的INDUTEC MS閥單元 噴霧空氣噴頭

用于將多個閥單元連接

到壓力容器的分配塊

INDUTEC MS標準系統

插圖顯示了具有四個可連接閥單元的INDUTEC®MS MVB4 ***M。

四通分配塊，用于ø6mm的軟管進料管， 多可連接4條中型進料管，

包括：

1 x 4路分配塊，由鋁制成

1 x 1/4“ IG + 1/4” AG彎頭，已安裝GEV6-1/4“用于介質，ø6mm，帶活接螺母，用于介質入口

X * x可拆卸雙乳頭1/4-1/8

X * x介質截止閥

X * x GEV6-1 / 4“用于介質，ø6mm，帶活接螺母用于介質出口

1/8“螺塞用于其余的連接孔

0.2m中等進料管ø6mm

訂貨號：INDUTEC®MS MVB2 ***M

（工廠為2個閥單元準備）

訂貨號：INDUTEC®MS MVB3 ***M

（工廠為3個閥單元準備）

訂貨號：INDUTEC®MS MVB4 ***M

（工廠為4個閥單元準備）

*在此，X表示可連接的閥單元數?？梢栽?到4之間預先選擇

ENZEL 帶微型比例閥的INDUTEC MS閥單元 噴霧空氣噴頭

帶微型比例閥的INDUTEC MS閥單元，

用于介質和/或噴霧空氣

INDUTEC MS標準系統

閥單元，用于介質，噴射空氣和控制

空氣，電動氣動觸發，帶有

1次噴涂

分開供氣，用于噴射空氣和控制空氣

1 x 2/2路微型比例閥，用于噴射空氣

1 x 2/2路微型比例閥，用于介質

1 x 3/2向電磁閥，用于控制空氣，安裝在上方

1 x壓縮空氣壓力表（0-10 bar）

5m介質進給管，連接壓力容器/閥單元模塊（透明，ø6mm），配有帶螺母的GEV 6 1/8“接頭

1 x 2m噴涂空氣供給管線（藍色，ø8mm）

帶墻支架的后面板

設計用于連接INDUTEC®MS SD4同軸噴涂頭

訂貨號：INDUTEC®MS VT2-1 MPV-MZ 24/110/230 V

定位

閥門單元可以放置在您喜歡的任何位置。的連接試劑盒和同軸噴灑頭必須單獨組裝

INDUTEC MS閥門裝置的附件

INDUTEC MS標準系統

連接器插頭

帶LED和VDR（壓敏電阻）的連接器插頭可防止打開時電源和負載引起的電壓浪涌。

訂貨號：INDUTEC®MS LED

INDUTEC MS標準系統

電磁閥

具有M-12插頭連接的24V / DC電磁閥（塑料），插座中的插針，雙極，帶保護電路和LED

訂貨號：INDUTEC®MS SP24 M12

用于將多個閥單元連接

到壓力容器的分配塊

INDUTEC MS標準系統

插圖顯示了具有四個可連接閥單元的INDUTEC®MS MVB4 ***M。

四通分配塊，用于ø6mm的軟管進料管， 多可連接4條中型進料管，

包括：

1 x 4路分配塊，由鋁制成

1 x 1/4“ IG + 1/4” AG彎頭，已安裝GEV6-1/4“用于介質，ø6mm，帶活接螺母，用于介質入口

X * x可拆卸雙乳頭1/4-1/8

X * x介質截止閥

X * x GEV6-1 / 4“用于介質，ø6mm，帶活接螺母用于介質出口

1/8“螺塞用于其余的連接孔

0.2m中等進料管ø6mm

訂貨號：INDUTEC®MS MVB2 ***M

（工廠為2個閥單元準備）

訂貨號：INDUTEC®MS MVB3 ***M

（工廠為3個閥單元準備）

訂貨號：INDUTEC®MS MVB4 ***M

（工廠為4個閥單元準備）

*在此，X表示可連接的閥單元數?？梢栽?到4之間預先選擇

ENZEL 帶微型比例閥的INDUTEC MS閥單元 噴霧空氣噴頭

MENZEL    indutec ms AP4 OSM

MENZEL    indutec ms F D6 O 2M

MENZEL    indutec ms FA 4 90 DM

MENZEL    indutec ms KH 5-10

MENZEL    indutec ms SD4

MENZEL    indutec ms SID 4.0.2M

MENZEL    indutec ms SR RSY M

MENZEL    indutec ms VT5 2A O/U 24V/DC

MENZEL    indutec ms WA 4 M

MENZEL    indutec ms MVB 2 ***M

MENZEL    indutec ms SBT4 D:4MM

MENZEL    indutec ms 61.2.5 bar MS O-D6AL
