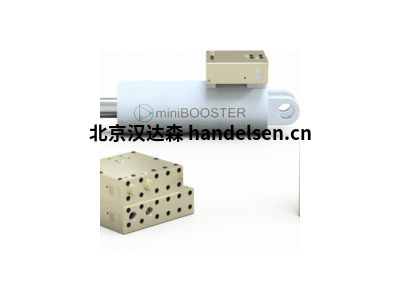

MiniBOOSTER增壓器HC2-3.2-B-1參數介紹
MiniBOOSTER 成立于 1994 年 1 月 1 日。公司名稱為 Iversen Hydraulics ApS。2000 年，公司更名為 miniBOOSTER Hydraulics A/S。在這期間，miniBOOSTER 產品逐漸被各個領域采用，并開發出產品應用程序。因此，我們成功地成長為全球往復式增壓器制造商，產品通過全球銷售網絡(luò )行銷世界各地?，F在，miniBOOSTER產品能夠解決多數領域的增壓要求。產品程序包括針對壓力達 5,000 bar、流量達 70 l/min 以及幾乎各種流體媒介的解決方案。這充分證明了miniBOOSTER在現有產品以及動力產品開發方面的努力和成就。MiniBOOSTER 通過了ISO 9001 認證，并且驕傲地成為幾大關鍵應用領域的認可
基本設計包括低壓活塞 (LP)、高壓活塞 (HP) 以及雙穩態換向閥 (BV1)。單向閥 (DV) 是可選功能。
型號 增壓系數 i 泄流閥 連接 型號
HC2 1.5 A = (無) / A 型 9 HC21.5A 1
HC2版本：11個不同的強化因素
P IN：20-207 bar(入口壓力)
PH：最大800 bar(出口壓力)
PRETURN：盡可能低(回油箱壓力)
POUTLET：PH =(PIN - PRETURN) (強化)
安裝：內聯管
配件：可提供先導式卸料閥
A模型=沒有放泄閥
B型=帶放空閥
G模型=直接按比例控制
描述
HC2-9是一款緊湊型液壓濾芯miniBOOSTER，重量只有1.0公斤。 適用于需要將裝置安裝在歧管，氣缸或其他裝置上或其中的特殊應用場合。
HC2-9將供油壓力提高到更高的出口壓力，并自動補償油的消耗量以保持高壓。 出口壓力的調節是通過改變供應壓力來進行的。
流量
Intensification factor
iMax. outlet flow
l/minMax. inlet flow
l/min
1.21.28.0
1.51.08.0
2.02.012.0
2.82.213.0
3.22.515.0
4.02.014.0
5.01.614.0
6.61.313.0
9.00.913.0
13.00.612.0
20.00.312.0
外形尺寸
功能
基本操作在功能圖中進行了說明。 油通過方向閥CV進入IN端口，通過止回閥KV1，KV2和DV自由流動到高壓側H.在這種情況下，通過增壓器的最大流量實現了快速前進功能。
當在高壓側H達到泵壓時，閥KV1，KV2和DV將關閉。 最終壓力將由擺動泵單元OP實現。 當達到高壓側H的最終壓力時，裝置將自動失速。 如果由于消耗或泄漏導致高壓側壓力降，則OP閥將自動運行以保持最終壓力。
在系統壓力下，液壓流體流向端口 IN。流體通過端口 H 徑直流經止回閥 KV1、KV2 和 DV(如果有)。此時全部流體通過增壓器，然后高壓側 H 液壓缸快速向前運動。隨著液壓缸遇到阻力，高壓側 H 的壓力增加，直至達到液壓泵提供的壓力。達到液壓泵提供的壓力后，止回閥 KV1 和 DV 關閉，液壓油流向 Vol 1。雙穩態閥 BV1 通過 Vol 3 連接到通向油箱的 Vol 2。泵的壓力傳遞到 Vol 1 后，活塞向下運動。
當活塞向下運動到***底端后，先導供油 1 壓力增大，從而導致雙穩態閥 BV1 變換位置。流體被引導流向 Vol 2，活塞向上運動，從而以更大的壓力輸送流體。***終，壓力由低壓活塞 LP 與高壓活塞 HP 的空間比決定。
一旦高壓活塞 HP 運動到頂端，先導供油 1 將連接到油箱，雙穩態閥 BV1 返回原始位置，循環重復進行，直至到達要求的終端壓力。達到終端壓力后，增壓器停止運行，并且只有在需要維持高壓側 H 的壓力時才再次運行。
壓力可以通過先導止回閥 DV(如果有)從高壓側釋放。通過將端口 R 連接到壓力源，將端口 IN 連接到油箱，先導供油 3 的壓力將會(huì )增大，從而允許高壓側 H 的流體流回油箱。
MiniBOOSTER增壓器HC2-3.2-B-1參數介紹
MiniBOOSTER 產品分類
1. 不銹鋼增壓器5個系列：HC1W系列，HC2W系列，HC4W系列，HC6W系列，HC7W系列（示例型號：HC7W 6.6 A 11）
A系列HC1W 型號：HC1W1.2A 1
2. 帶濾芯增壓器4個系列如下：HC1-9系列，HC2-9系列，HC3-9系列（HC3-9 3.2 B 9），HC7-9系列（示例型號：HC7-9 6.6 B 9）
3. 雙媒介增壓器3個系列：HC2D系列（示例型號：HC2DHW4A 1），HC6D系列，HC9D系列（示例型號：HC9D2W 5.2 A 1）
4. 油增壓-HC增壓器： HC1系列，HC2系列（示例型號：HC2 1.5A 1），HC3系列，HC4系列，HC5系列，HC6系列，HC7系列，HC8系列，HC8系列，HC9系列
5. 增強系統-HC增壓器4個系列：HC22系列，HC25系列（示例型號：HC25 5.0 A 1），HC62-013系列，HC63-013(示例型號：HC63-013 20 A 1、HC63-013 8.2 A 1)系列
6. 增壓系統M-HC增壓器：M-HC6D系列，M-HC-010系列，M-HC-011系列，M-HC-012系列（示例型號：M-HC2D-012-1K），M-HC-013系列，M-HC22系列，M-HC25系列，便攜式增壓器系統 M-HC7 800bar系列，便攜式增壓器系統 M-HC7 2000bar系列，增壓器系統 M-HC6系列
德國SITEMA是世界一家專門從事開發和生產夾緊線性剎車輪燃料棒的單位。SITEMA重點放在這些安全有關的產品，是安全裝置強大的系統提供商，擁有廣泛的產品，為每一種應用提供zui佳的解決方案。產品包括：SITEMA夾緊裝置，SITEMA安全制動器，SITEMA安全鎖，SITEMA氣缸等。繼在1979年的基礎， SITEMA制訂了*個全球發電系統所需的高制動*直接在表面的圓柱軸解除。這在新技術的基礎上形成完善夾緊裝置廣泛的任務。SITEMA具備的質量管理系統符合ISO 9001證書。每個夾緊裝置在加工完成后都要接受功能和夾持力檢查。創(chuàng )建的檢測報告被歸檔，因此也可以供客戶使用。
德國SITEMA夾緊裝置產品范圍：
德國SITEMA夾緊裝置、SITEMA制動器、SITEMA安全制動器、SITEMA線性制動器、SITEMA安全鎖、SITEMA安全液壓鎖、SITEMA氣缸、SITEMA、SITEMA拉桿鎖定裝置、SITEMA定位裝置、SITEMA合模頭板、SITEMA安全夾、SITEMA氣動安全閘、SITEMA安全保護器
德國SITEMA KR 025 30夾緊裝置系列介紹
SITEMA安全固定器 夾緊裝置
包括：K,KR，KRP...系列
一個負載方向，液壓或氣動致動，10KN-1000KN負荷
1、液壓拉伸負荷
KR 025 30 、KR 028 30 、KR 040 30 、KR 050 30 、KR 056 30
KR 063 30 、KR 070 30 、KR 080 30
K 090 30 、K 100 30 、K 110 30 、K 125 30 、K 140 30 、K 160 30 、K 180 30 、K 200 30
2、液壓拉伸負荷
KR 025 35 、KR 040 35 、KR 056 35 、KR 063 35 、KR 080 35
K 100 35 、K 125 35 、K 140 35 、K 160 35 、K 200 35 、K 220 35
3、氣動的壓縮載荷
KR 025 31 、KR 028 31 、KR 040 31 、KR 056 31 、KR 080 31 、KR 100 21
4、氣動拉伸負荷
KR 025 36 、KR 040 36 、KR 056 36 、KR 080 36
SITEMA安全固定器夾緊裝置
SITEMA安全制動器
安全制動器KSP系列，一個負載方向，氣動執行器，載重達30KN
KSP 016 01 、KSP 022 01 、KSP 022 02 、KSP 025 01 、KSP 028 02 、KSP 032 01
SITEMA安全鎖
KRG，KRG系列，一個負載方向，液壓或氣動執行機構，2千牛到500千牛負荷
1、液壓安全鎖
KRG 018 01 、KRG 022 01 、KRG 028 01 、KRG 036 01 、KRG 045 01
KRG 056 01 、KRG 070 01 、KRG 090 01 、KRG 110 01
2、氣動安全鎖
KRGP 016 20 、KRGP 022 20 、KRGP 028 20
SITEMA鎖定裝置
KFH，KFP，KB...系列，兩種載荷方向，液壓或氣動執行機構，載荷從1千牛到1500千牛
