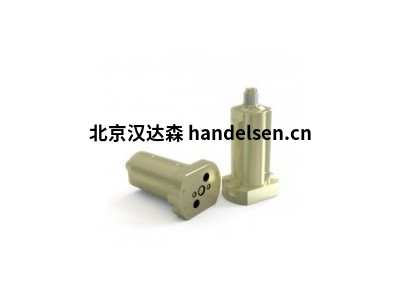

miniBOOSTER增壓器HC3-4.0-B-I技術特點
MiniBOOSTER 成立于 1994 年 1 月 1 日。***初的六年半時間內，公司名稱為 Iversen Hydraulics ApS。2000 年，公司更名為 miniBOOSTER Hydraulics A/S。在這期間，miniBOOSTER 產品逐漸被各個領域采用，并開發出產品應用程序。因此，我們成功地成長為全球往復式增壓器制造商，產品通過全球銷售網絡(luò )行銷世界各地?，F在，miniBOOSTER產品能夠解決多數領域的增壓要求。產品程序包括針對壓力達 5,000 bar、流量達 70 l/min 以及幾乎各種流體媒介的解決方案。這充分證明了miniBOOSTER在現有產品以及動力產品開發方面的努力和成就。MiniBOOSTER 通過了ISO 9001 認證，并且驕傲地成為幾大關鍵應用領域的認可
基本設計包括低壓活塞 (LP)、高壓活塞 (HP) 以及雙穩態換向閥 (BV1)。單向閥 (DV) 是可選功能。
在系統壓力下，液壓流體流向端口 IN。流體通過端口 H 徑直流經止回閥 KV1、KV2 和 DV(如果有)。此時全部流體通過增壓器，然后高壓側 H 液壓缸快速向前運動。隨著液壓缸遇到阻力，高壓側 H 的壓力增加，直至達到液壓泵提供的壓力。達到液壓泵提供的壓力后，止回閥 KV1 和 DV 關閉，液壓油流向 Vol 1。雙穩態閥 BV1 通過 Vol 3 連接到通向油箱的 Vol 2。泵的壓力傳遞到 Vol 1 后，活塞向下運動。
當活塞向下運動到***底端后，先導供油 1 壓力增大，從而導致雙穩態閥 BV1 變換位置。流體被引導流向 Vol 2，活塞向上運動，從而以更大的壓力輸送流體。***終，壓力由低壓活塞 LP 與高壓活塞 HP 的空間比決定。
一旦高壓活塞 HP 運動到頂端，先導供油 1 將連接到油箱，雙穩態閥 BV1 返回原始位置，循環重復進行，直至到達要求的終端壓力。達到終端壓力后，增壓器停止運行，并且只有在需要維持高壓側 H 的壓力時才再次運行。
壓力可以通過先導止回閥 DV(如果有)從高壓側釋放。通過將端口 R 連接到壓力源，將端口 IN 連接到油箱，先導供油 3 的壓力將會(huì )增大，從而允許高壓側 H 的流體流回油箱。
MiniBOOSTER 產品分類
1. 不銹鋼增壓器5個系列：HC1W系列，HC2W系列，HC4W系列，HC6W系列，HC7W系列（示例型號：HC7W 6.6 A 11）
A系列HC1W 型號：HC1W1.2A 1
2. 帶濾芯增壓器4個系列如下：HC1-9系列，HC2-9系列，HC3-9系列（HC3-9 3.2 B 9），HC7-9系列（示例型號：HC7-9 6.6 B 9）
3. 雙媒介增壓器3個系列：HC2D系列（示例型號：HC2DHW4A 1），HC6D系列，HC9D系列（示例型號：HC9D2W 5.2 A 1）
4. 油增壓-HC增壓器： HC1系列，HC2系列（示例型號：HC2 1.5A 1），HC3系列，HC4系列，HC5系列，HC6系列，HC7系列，HC8系列，HC8系列，HC9系列
5. 增強系統-HC增壓器4個系列：HC22系列，HC25系列（示例型號：HC25 5.0 A 1），HC62-013系列，HC63-013(示例型號：HC63-013 20 A 1、HC63-013 8.2 A 1)系列
6. 增壓系統M-HC增壓器：M-HC6D系列，M-HC-010系列，M-HC-011系列，M-HC-012系列（示例型號：M-HC2D-012-1K），M-HC-013系列，M-HC22系列，M-HC25系列，便攜式增壓器系統 M-HC7 800bar系列，便攜式增壓器系統 M-HC7 2000bar系列，增壓器系統 M-HC6系列
型號 增壓系數 i 泄流閥 連接 型號
HC63-013 8.2 A = (無) / A 型 1 HC63-013 8.2 A 1
主要特征
自動啟動(順序閥)
高壓 - 高達800 bar(11,600 psi)
快速灌裝 - 系統流量達300 l / min
延長使用壽命
健壯的設計
靈活的設計 - 幾個助推器/集約化比率
從旁路切換到強化流程
最大入口壓力= 345bar
可調出口壓力
安裝：內聯管或法蘭
A模型=沒有放泄閥
B型=帶放空閥
G模型=直接按比例控制
1.264,5300
1.555.5300
2.048.0300
2.539.0300
3.333.0300
4.027.0300
4.921.0300
6.316.5300
8.213.5300
外形尺寸 63-013-120-00
功能圖
連接類型
ConnectionP / T / ZHDrawing
11" BSPP1" BSPP
11" BSPPFlange mounting Flange
最大擰緊扭矩
P / TH / Z
1" BSPP1" BSPP
with steel washer33.0 da/Nm33.0 da/Nm
with aluminium washer18.0 da/Nm–
with cutting edge33.0 da/Nm33.0 da/Nm
miniBOOSTER增壓器HC21.5A 1
MiniBOOSTER 成立于 1994 年 1 月 1 日。***初的六年半時間內，公司名稱為 Iversen Hydraulics ApS。2000 年，公司更名為 miniBOOSTER Hydraulics A/S。在這期間，miniBOOSTER 產品逐漸被各個領域采用，并開發出產品應用程序。因此，我們成功地成長為全球往復式增壓器制造商，產品通過全球銷售網絡(luò )行銷世界各地?，F在，miniBOOSTER產品能夠解決多數領域的增壓要求。產品程序包括針對壓力達 5,000 bar、流量達 70 l/min 以及幾乎各種流體媒介的解決方案。這充分證明了miniBOOSTER在現有產品以及動力產品開發方面的努力和成就。MiniBOOSTER 通過了ISO 9001 認證，并且驕傲地成為幾大關鍵應用領域的認可
基本設計包括低壓活塞 (LP)、高壓活塞 (HP) 以及雙穩態換向閥 (BV1)。單向閥 (DV) 是可選功能。
在系統壓力下，液壓流體流向端口 IN。流體通過端口 H 徑直流經止回閥 KV1、KV2 和 DV(如果有)。此時全部流體通過增壓器，然后高壓側 H 液壓缸快速向前運動。隨著液壓缸遇到阻力，高壓側 H 的壓力增加，直至達到液壓泵提供的壓力。達到液壓泵提供的壓力后，止回閥 KV1 和 DV 關閉，液壓油流向 Vol 1。雙穩態閥 BV1 通過 Vol 3 連接到通向油箱的 Vol 2。泵的壓力傳遞到 Vol 1 后，活塞向下運動。
當活塞向下運動到***底端后，先導供油 1 壓力增大，從而導致雙穩態閥 BV1 變換位置。流體被引導流向 Vol 2，活塞向上運動，從而以更大的壓力輸送流體。***終，壓力由低壓活塞 LP 與高壓活塞 HP 的空間比決定。
一旦高壓活塞 HP 運動到頂端，先導供油 1 將連接到油箱，雙穩態閥 BV1 返回原始位置，循環重復進行，直至到達要求的終端壓力。達到終端壓力后，增壓器停止運行，并且只有在需要維持高壓側 H 的壓力時才再次運行。
壓力可以通過先導止回閥 DV(如果有)從高壓側釋放。通過將端口 R 連接到壓力源，將端口 IN 連接到油箱，先導供油 3 的壓力將會(huì )增大，從而允許高壓側 H 的流體流回油箱。
MiniBOOSTER 產品分類
1. 不銹鋼增壓器5個系列：HC1W系列，HC2W系列，HC4W系列，HC6W系列，HC7W系列（示例型號：HC7W 6.6 A 11）
A系列HC1W 型號：HC1W1.2A 1
2. 帶濾芯增壓器4個系列如下：HC1-9系列，HC2-9系列，HC3-9系列（HC3-9 3.2 B 9），HC7-9系列（示例型號：HC7-9 6.6 B 9）
3. 雙媒介增壓器3個系列：HC2D系列（示例型號：HC2DHW4A 1），HC6D系列，HC9D系列（示例型號：HC9D2W 5.2 A 1）
4. 油增壓-HC增壓器： HC1系列，HC2系列（示例型號：HC2 1.5A 1），HC3系列，HC4系列，HC5系列，HC6系列，HC7系列，HC8系列，HC8系列，HC9系列
5. 增強系統-HC增壓器4個系列：HC22系列，HC25系列（示例型號：HC25 5.0 A 1），HC62-013系列，HC63-013(示例型號：HC63-013 20 A 1、HC63-013 8.2 A 1)系列
6. 增壓系統M-HC增壓器：M-HC6D系列，M-HC-010系列，M-HC-011系列，M-HC-012系列（示例型號：M-HC2D-012-1K），M-HC-013系列，M-HC22系列，M-HC25系列，便攜式增壓器系統 M-HC7 800bar系列，便攜式增壓器系統 M-HC7 2000bar系列，增壓器系統 M-HC6系列
型號 增壓系數 i 泄流閥 連接 型號
HC2 1.5 A = (無) / A 型 9 HC21.5A 1
HC2版本：11個不同的強化因素
P IN：20-207 bar(入口壓力)
PH：最大800 bar(出口壓力)
PRETURN：盡可能低(回油箱壓力)
POUTLET：PH =(PIN - PRETURN) (強化)
安裝：內聯管
配件：可提供先導式卸料閥
A模型=沒有放泄閥
B型=帶放空閥
G模型=直接按比例控制
描述
HC2-9是一款緊湊型液壓濾芯miniBOOSTER，重量只有1.0公斤。 適用于需要將裝置安裝在歧管，氣缸或其他裝置上或其中的特殊應用場合。
HC2-9將供油壓力提高到更高的出口壓力，并自動補償油的消耗量以保持高壓。 出口壓力的調節是通過改變供應壓力來進行的。
流量
Intensification factor
iMax. outlet flow
l/minMax. inlet flow
l/min
1.21.28.0
1.51.08.0
2.02.012.0
2.82.213.0
3.22.515.0
4.02.014.0
5.01.614.0
6.61.313.0
9.00.913.0
13.00.612.0
20.00.312.0
外形尺寸
功能
基本操作在功能圖中進行了說明。 油通過方向閥CV進入IN端口，通過止回閥KV1，KV2和DV自由流動到高壓側H.在這種情況下，通過增壓器的最大流量實現了快速前進功能。
當在高壓側H達到泵壓時，閥KV1，KV2和DV將關閉。 最終壓力將由擺動泵單元OP實現。 當達到高壓側H的最終壓力時，裝置將自動失速。 如果由于消耗或泄漏導致高壓側壓力降，則OP閥將自動運行以保持最終壓力。
miniBOOSTER增壓器HC9D2W 5.2 A 1
MiniBOOSTER 成立于 1994 年 1 月 1 日。***初的六年半時間內，公司名稱為 Iversen Hydraulics ApS。2000 年，公司更名為 miniBOOSTER Hydraulics A/S。在這期間，miniBOOSTER 產品逐漸被各個領域采用，并開發出產品應用程序。因此，我們成功地成長為全球往復式增壓器制造商，產品通過全球銷售網絡(luò )行銷世界各地?，F在，miniBOOSTER產品能夠解決多數領域的增壓要求。產品程序包括針對壓力達 5,000 bar、流量達 70 l/min 以及幾乎各種流體媒介的解決方案。這充分證明了miniBOOSTER在現有產品以及動力產品開發方面的努力和成就。MiniBOOSTER 通過了ISO 9001 認證，并且驕傲地成為幾大關鍵應用領域的認可
基本設計包括低壓活塞 (LP)、高壓活塞 (HP) 以及雙穩態換向閥 (BV1)。單向閥 (DV) 是可選功能。
在系統壓力下，液壓流體流向端口 IN。流體通過端口 H 徑直流經止回閥 KV1、KV2 和 DV(如果有)。此時全部流體通過增壓器，然后高壓側 H 液壓缸快速向前運動。隨著液壓缸遇到阻力，高壓側 H 的壓力增加，直至達到液壓泵提供的壓力。達到液壓泵提供的壓力后，止回閥 KV1 和 DV 關閉，液壓油流向 Vol 1。雙穩態閥 BV1 通過 Vol 3 連接到通向油箱的 Vol 2。泵的壓力傳遞到 Vol 1 后，活塞向下運動。
當活塞向下運動到***底端后，先導供油 1 壓力增大，從而導致雙穩態閥 BV1 變換位置。流體被引導流向 Vol 2，活塞向上運動，從而以更大的壓力輸送流體。***終，壓力由低壓活塞 LP 與高壓活塞 HP 的空間比決定。
一旦高壓活塞 HP 運動到頂端，先導供油 1 將連接到油箱，雙穩態閥 BV1 返回原始位置，循環重復進行，直至到達要求的終端壓力。達到終端壓力后，增壓器停止運行，并且只有在需要維持高壓側 H 的壓力時才再次運行。
壓力可以通過先導止回閥 DV(如果有)從高壓側釋放。通過將端口 R 連接到壓力源，將端口 IN 連接到油箱，先導供油 3 的壓力將會(huì )增大，從而允許高壓側 H 的流體流回油箱。
MiniBOOSTER 產品分類
1. 不銹鋼增壓器5個系列：HC1W系列，HC2W系列，HC4W系列，HC6W系列，HC7W系列（示例型號：HC7W 6.6 A 11）
A系列HC1W 型號：HC1W1.2A 1
2. 帶濾芯增壓器4個系列如下：HC1-9系列，HC2-9系列，HC3-9系列（HC3-9 3.2 B 9），HC7-9系列（示例型號：HC7-9 6.6 B 9）
3. 雙媒介增壓器3個系列：HC2D系列（示例型號：HC2DHW4A 1），HC6D系列，HC9D系列（示例型號：HC9D2W 5.2 A 1）
4. 油增壓-HC增壓器： HC1系列，HC2系列（示例型號：HC2 1.5A 1），HC3系列，HC4系列，HC5系列，HC6系列，HC7系列，HC8系列，HC8系列，HC9系列
5. 增強系統-HC增壓器4個系列：HC22系列，HC25系列（示例型號：HC25 5.0 A 1），HC62-013系列，HC63-013(示例型號：HC63-013 20 A 1、HC63-013 8.2 A 1)系列
6. 增壓系統M-HC增壓器：M-HC6D系列，M-HC-010系列，M-HC-011系列，M-HC-012系列（示例型號：M-HC2D-012-1K），M-HC-013系列，M-HC22系列，M-HC25系列，便攜式增壓器系統 M-HC7 800bar系列，便攜式增壓器系統 M-HC7 2000bar系列，增壓器系統 M-HC6系列
型號 增壓系數 i 泄流閥 連接 型號
HC9D2W 5.2 A = (無) / A 型 1 HC9D2W 5.2 A 1
HC9D2W版本：5種不同的增強因子
密碼：20 - 207 bar(入口壓力)
PH：最大1380 bar(出口壓力)
PRETURN：盡可能低(回油箱壓力)
POUTLET：PH =(PIN - Preturn)X i(強化)
強化因子與介質2的入口壓力有關，表格中的值是在介質2上1巴測量的
排水連接：最大10 bar
安裝：內聯管
一個模型=沒有放泄閥
描述
HC9D2W是一款不銹鋼雙重介質單元，能夠在高壓端提供高達5.6 l / min的流量。 與其他miniBOOSTER型號一樣，HC9D2W將供油壓力提高到更高的出口壓力，并自動補償油的消耗量以保持高壓。
出口壓力的調節是通過改變供應壓力來進行的。 相對于其流動能力，HC9D2W是一個重量為25公斤的緊湊型設備。
流速
Intensification factor
iMax. outlet flow
l/minMax. inlet flow
l/min
5.25.630.0
7.14.130.0
10.13.030.0
12.22.430.0
15.02.030.0
外形尺寸
功能
基本操作在功能圖中進行了說明。 介質1通過輸入口自由流過驅動LP活塞的雙穩態閥BV1。 介質2從吸入口IN吸入，通過止回閥2×KV1，并通過2×KV2泵送到高壓側H.在這種情況下，通過增壓器的最大流量實現了快進功能。
當達到高壓側H的最終壓力時，裝置將自動失速。 如果由于消耗或泄漏而導致高壓側壓力下降，HP1和HP2將自動運行以保持最終壓力。
外形尺寸
連接類型
ConnectionIN / RH1 & H2S1 & S2D1 &D2
11/2" BSPPM30 x 1.51/2" BSPP1/8" BSPP
最大擰緊扭矩BSPP
IN / RH1 & H2S1 & S2D1 & D2
1/2" BSPPM30 x 1.51/2" BSPP1/8" BSPP
with steel washer13.0 da/Nm2.5 da/Nm13.0 da/Nm2.0 da/Nm
with aluminium washer7.0 da/Nm––2.0 da/Nm
with cutting edge13.0 da/Nm–13.0 da/Nm2.0 da/Nm
高壓適配器
Ordering CodeMale connection 1Female connection 2Max. pressureTightening torque
6DW-816M30 x 1.51/2" BSPP 800 bar250 Nm
6DW-817M30 x 1.513/16" - 16 UNF1380 bar250 Nm
6DW-819M30 x 1.53/4" - 16 UNF2070 bar250 Nm
6DW-820M30 x 1.51/4" NPT1380 bar250 Nm
流體
介質1：認可的液壓油，乙二醇溶液(Min> 5%)
介質2：液壓油，乙二醇，水，海水
物料
車身和內部部件：不銹鋼316 W.1.4404 - 材料證書3.1根據要求
動態密封表
CodeMedia 1 & 2Outlet pressure
HHH-PUR / H-PURMax 800 bar HP
HPH-PUR / PEEKMax 1380 bar HP
EEEPDM / EPDMMax 500 bar HP
EPEPDM / PEEKMax 1380 bar HP
PPPEEK / PEEKMax 1380 bar HP
miniBOOSTER增壓系統M-HC增壓器
MiniBOOSTER 成立于 1994 年 1 月 1 日。***初的六年半時間內，公司名稱為 Iversen Hydraulics ApS。2000 年，公司更名為 miniBOOSTER Hydraulics A/S。在這期間，miniBOOSTER 產品逐漸被各個領域采用，并開發出產品應用程序。因此，我們成功地成長為全球往復式增壓器制造商，產品通過全球銷售網絡(luò )行銷世界各地?，F在，miniBOOSTER產品能夠解決多數領域的增壓要求。產品程序包括針對壓力達 5,000 bar、流量達 70 l/min 以及幾乎各種流體媒介的解決方案。這充分證明了miniBOOSTER在現有產品以及動力產品開發方面的努力和成就。MiniBOOSTER 通過了ISO 9001 認證，并且驕傲地成為幾大關鍵應用領域的認可
基本設計包括低壓活塞 (LP)、高壓活塞 (HP) 以及雙穩態換向閥 (BV1)。單向閥 (DV) 是可選功能。
在系統壓力下，液壓流體流向端口 IN。流體通過端口 H 徑直流經止回閥 KV1、KV2 和 DV(如果有)。此時全部流體通過增壓器，然后高壓側 H 液壓缸快速向前運動。隨著液壓缸遇到阻力，高壓側 H 的壓力增加，直至達到液壓泵提供的壓力。達到液壓泵提供的壓力后，止回閥 KV1 和 DV 關閉，液壓油流向 Vol 1。雙穩態閥 BV1 通過 Vol 3 連接到通向油箱的 Vol 2。泵的壓力傳遞到 Vol 1 后，活塞向下運動。
當活塞向下運動到***底端后，先導供油 1 壓力增大，從而導致雙穩態閥 BV1 變換位置。流體被引導流向 Vol 2，活塞向上運動，從而以更大的壓力輸送流體。***終，壓力由低壓活塞 LP 與高壓活塞 HP 的空間比決定。
一旦高壓活塞 HP 運動到頂端，先導供油 1 將連接到油箱，雙穩態閥 BV1 返回原始位置，循環重復進行，直至到達要求的終端壓力。達到終端壓力后，增壓器停止運行，并且只有在需要維持高壓側 H 的壓力時才再次運行。
壓力可以通過先導止回閥 DV(如果有)從高壓側釋放。通過將端口 R 連接到壓力源，將端口 IN 連接到油箱，先導供油 3 的壓力將會(huì )增大，從而允許高壓側 H 的流體流回油箱。
MiniBOOSTER 產品分類
1. 不銹鋼增壓器5個系列：HC1W系列，HC2W系列，HC4W系列，HC6W系列，HC7W系列（示例型號：HC7W 6.6 A 11）
A系列HC1W 型號：HC1W1.2A 1
2. 帶濾芯增壓器4個系列如下：HC1-9系列，HC2-9系列，HC3-9系列（HC3-9 3.2 B 9），HC7-9系列（示例型號：HC7-9 6.6 B 9）
3. 雙媒介增壓器3個系列：HC2D系列（示例型號：HC2DHW4A 1），HC6D系列，HC9D系列（示例型號：HC9D2W 5.2 A 1）
4. 油增壓-HC增壓器： HC1系列，HC2系列（示例型號：HC2 1.5A 1），HC3系列，HC4系列，HC5系列，HC6系列，HC7系列，HC8系列，HC8系列，HC9系列
5. 增強系統-HC增壓器4個系列：HC22系列，HC25系列（示例型號：HC25 5.0 A 1），HC62-013系列，HC63-013(示例型號：HC63-013 20 A 1、HC63-013 8.2 A 1)系列
6. 增壓系統M-HC增壓器：M-HC6D系列，M-HC-010系列，M-HC-011系列，M-HC-012系列（示例型號：M-HC2D-012-1K），M-HC-013系列，M-HC22系列，M-HC25系列，便攜式增壓器系統 M-HC7 800bar系列，便攜式增壓器系統 M-HC7 2000bar系列，增壓器系統 M-HC6系列
A 系列M-HC6D系列
M-HC6D是一個完整的，即可安裝的高流量高壓增壓系統。該系統基于miniBOOSTER HC6D增壓器，包括整體式高流量旁路閥和隔離閥。
PIN = 20-350巴(入口壓力)
PH = 500 bar(出口壓力)
Q = 100L / min
重量：32.3公斤
應用
該系統非常適合移動附件充分利用液壓缸快速向前運動的泵容量，并在需要增強(擠壓/夾緊)壓力時提高壓力。典型應用：移動附件(切割機 - 破碎機 - 剪刀)注塑機和液壓機。
超強•
系統已完全裝運并經過工廠測試，隨時可以安裝•
提供高流量和高壓力•
可用幾個集約化比率•
可選和多重連接安排•
安裝選項
M-HC6D增強系統可以根據您的應用和以下選項進行量身定制。
M-HC6D-004
帶1/2“BSPPP高壓端口的管件或軟管安裝型式和高壓側安全閥，消除了高壓氣瓶的臨界壓力峰值。
請將您的申請需求發送給我們，以便收到提案。
B系列M-HC-010
主要特征
按需求壓力
電磁鐵激活
高壓 - 高達700巴(10,000 psi)
快速灌裝 - 系統流量可達100 l / min
延長使用壽命
健壯的設計
靈活的設計 - 幾個助推器/集約化比率
描述
M-HC-010在線增強系統設計用于增加泵的液壓壓力。系統通過電磁線圈激活。操作員完全控制系統，并可以決定是否應該對工作負荷施加壓力。
該系統通過能夠提供間歇使用的高壓流動(小于10分鐘占空比)而具有動態性。
安裝一個安全閥來控制系統可以輸出的最大允許壓力，并允許增壓器在確定的壓力下達到較高的最終壓力產生流量。
簡易安裝
M-HC-010配有四個安裝孔，用于“貫穿螺栓”的安裝。四個連接端口邏輯上成對并且在HIC塊上彼此成一行放置。所有的表面都是電鍍的，具有良好的保護和精細的表面光潔度。
典型應用
移動附件(電機 - 轉向系統 - 切割機 - 破碎機 - 剪刀)，非公路設備，注塑機和液壓機。適用于泵容量不足的機器，防止發生峰壓時停機。
C系列 M-HC-011
主要特征
按需求壓力
電磁鐵激活
高壓 - 高達700bar(10,000 psi)
快速灌裝 - 系統流量可達100 l / min
延長使用壽命
健壯的設計
靈活的設計 - 幾個助推器/集約化比率
描述
M-HC-010在線增強系統設計用于增加泵的液壓壓力。系統通過電磁線圈激活。操作員完全控制系統，并可以決定是否應該對工作負荷施加壓力。
該系統通過能夠提供間歇使用的高壓流動(小于10分鐘占空比)而具有動態性。
安裝一個安全閥來控制系統可以輸出的最大允許壓力，并允許增壓器在確定的壓力下達到較高的最終壓力產生流量。
簡易安裝
M-HC-010配有四個安裝孔，用于“貫穿螺栓”的安裝。四個連接端口邏輯上成對并且在HIC塊上彼此成一行放置。所有的表面都是電鍍的，具有良好的保護和精細的表面光潔度。
典型應用
移動附件(電機 - 轉向系統 - 切割機 - 破碎機 - 剪刀)，非公路設備，注塑機和液壓機。適用于泵容量不足的機器，防止發生峰壓時停機。
D系列M-HC-012
主要特征
按需求壓力
電磁鐵激活
高壓 - 高達700bar(10,000 psi)
快速灌裝 - 系統流量可達100 l / min
延長使用壽命
健壯的設計
靈活的設計 - 幾個助推器/集約化比率
最大入口壓力= 345bar
可調出口壓力
描述
M-HC-012在線增強系統設計用于將泵的液壓增加到工作負荷。系統通過電磁線圈激活。操作員完全控制系統，并可以決定是否應該對工作負荷施加壓力。
該系統通過能夠提供間歇使用的高壓流動(小于10分鐘占空比)而具有動態性。
安裝一個安全閥來控制系統可以輸出的最大允許壓力，并允許增壓器在確定的壓力下達到較高的最終壓力產生流量。
簡易安裝
M-HC-010配有四個安裝孔，用于“貫穿螺栓”的安裝。四個連接端口邏輯上成對并且在HIC塊上彼此成一行放置。所有的表面都是電鍍的，具有良好的保護和精細的表面光潔度。
典型應用
移動附件(電機 - 轉向系統 - 切割機 - 破碎機 - 剪刀)，非公路設備，注塑機和液壓機。適用于泵容量不足的機器，防止發生峰壓時停機。
E系列M-HC-013
主要特征
自動啟動(順序閥)
高壓 - 高達700bar(10,000 psi)
快速灌裝 - 系統流量可達100 l / min
延長使用壽命
健壯的設計
靈活的設計 - 幾個助推器/集約化比率
從旁路切換到強化流程
最大入口壓力= 345bar
可調出口壓力
描述
M-HC-013在線增強系統設計用于將泵的液壓增加到工作負荷。系統通過電磁線圈激活。操作員完全控制系統，并可以決定是否應該對工作負荷施加壓力。
該系統通過能夠提供間歇使用的高壓流動(小于10分鐘占空比)而具有動態性。
安裝一個安全閥來控制系統可以輸出的最大允許壓力，并允許增壓器在確定的壓力下達到較高的最終壓力產生流量。
簡易安裝
M-HC-010配有四個安裝孔，用于“貫穿螺栓”的安裝。四個連接端口邏輯上成對并且在HIC塊上彼此成一行放置。所有的表面都是電鍍的，具有良好的保護和精細的表面光潔度。
典型應用
移動附件(電機 - 轉向系統 - 切割機 - 破碎機 - 剪刀)，非公路設備，注塑機和液壓機。適用于泵容量不足的機器，防止發生峰壓時停機。
F系列M-HC22
M-HC22現場裝置，出口壓力可調
版本：11個不同的強化因素
密碼：20 - 207 bar(入口壓力)
PH：最大800 bar(出口壓力)
PRETURN：盡可能低(回油箱壓力)
POUTLET：PH =(PIN - PRETURN)x i(強化)
附件：可提供先導式卸料閥
A模型=沒有放泄閥
B型=帶放空閥
G模型=直接按比例控制
描述
M-HC22是一款小巧的現場設備，重量只有5.0公斤。它非常適用于需要建造和保持高壓的各種應用場合。
M-HC22將提供的壓力提高到更高的出口壓力，并自動補償機油消耗量以保持高壓。
M-HC22包含一個減壓閥(PRV)，用于控制進入增壓器部分的進口壓力，以及一個可選的孔口，用于將進口流量減至所選增壓比所允許的最大值。
集成的減壓閥(PRV)可以保護升壓器和高壓工具免受過高的壓力。無論油箱管路壓力如何變化，都能確保穩定的高壓。
G系列M-HC25
M-HC25用于氣缸的快速前進
版本：11個不同的強化因素
密碼：20 - 207 bar(入口壓力)
PH：最大800 bar(出口壓力)
PRETURN：盡可能低(回油箱壓力)
POUTLET：PH =(PIN - PRETURN)×I(強化)
附件：可提供先導式卸料閥
A模型=沒有放泄閥
B型=帶放空閥
描述
M-HC25是一款小巧的現場設備，重量只有5.0公斤。它非常適用于需要建造和保持高壓的各種應用場合。
M-HC25配有一個平衡閥，通過引導全部進口流量直接通過增壓器部分，直至達到設定壓力，允許氣缸快速向前運動。然后平衡閥打開，增壓器開始振蕩。
當高壓側H達到時，M-HC25增壓器會(huì )自動失速。增壓器將不斷補償油耗，以保持高壓。出口壓力的調節是通過改變供應壓力來進行的。
增壓器上可以安裝一個可選的節流孔，以將入口流量減至所選增壓比所允許的最大值。
H系列便攜式增壓器系統 M-HC7
(高壓力達 800 bar)
說明
MiniBOOSTER M-HC7 便攜式增壓器系統設備堅固，其設計可滿足工業應用的需求。
M-HC7 使用提供最小流量為 2 lpm 的任何低壓(20 至 200 bar)功率源都可以工作。出口壓力可達 800 bar。
可靠性是設計的主要因素。M-HC7 裝配有 10 微米過濾器和可視過濾器狀態指示器。服務壽命延長并避免了中斷。
尺寸
高度：321mm
寬度：146 mm
長度：315 mm
重量：10 kg
便攜性和易用性
M-HC7 僅 10 Kg 重且帶有便利的起重手柄，因此可以任意攜帶。
M-HC7 從當前的低壓液壓開始運行。不需要其他的工具。集成該設備的所有控件都提供了簡單和可靠的性能。
時間就是金錢：M-HC7 可以提供最高流量為 15 lpm 并且其設計確保了在需要增壓之前系統容量定向于操作。周期時間最小化。
多個應用需要設備提供卓越的精度。使用易讀的 4” 直徑壓力表檢驗出 M-HC7 的許可精度控制在 1% 內。
規格
1 個集成手柄
1 個 HC7 miniBOOSTER 增壓器
1 個泄壓閥
1 個 4/3 手動方向控制閥
1 個壓力過濾器 10 微米
1 個高壓量表 0 - 1000 bar
1 個順序閥
1 個止回閥
1 個可視過濾器狀態指示器
IN, M, P1 和 T 端口： 1/4” BSPP
HP 端口：H 1/4” BSPP 錐形 120°
安裝選件
調節 M-HC7 增壓器系統，使之與帶有以下選件的應用相匹配。請將申請的應用需求發送給我們。
• 集成鋼板 PP-805(用于危險區域、采礦應用和離岸應用)
• 電子版阻塞指示器 FIL-NG6-CIE
• 電磁閥(用于遠程控制)
• 流量控制閥 PA-9F400-S(用于降低雙作用液壓缸的回流油量)
• 低壓量表 0 – 250 bar
J系列增壓器系統 M-HC6
(高壓力達 500 bar)
說明
M-HC6 是一個完備且可立即安裝的增壓器系統，它的流量大、壓力低。該系統基于 miniBOOSTER HC6增壓器，包含完整的大流量旁路閥和隔離閥。
PIN = 20–300 bar
(進口壓力)
PH = 500 bar
(出口壓力)
Q = 100 L/min
重量: 23 kg
應用
該系統適合行走配備，以便在必要時充分利用泵容量快進液壓缸并增壓，獲得增壓(擠/夾)。典型應用：行走配備(切割機 – 破碎機 - 剪切機)注塑機和液壓機。
• 額外堅固•
• 提供的系統已組裝完畢并經過出廠測試，立即可安裝•
• 提供高流量和高壓力•
• 具備多個增壓比•
• 多種可選連接方式•
安裝選件
調節 M-HC6增壓器系統，使之與帶有以下選件的應用相匹配。
M-HC6-001
該型號通過法蘭直接連接到高壓缸。配備 2 個額外的泵端口 P1 和油箱端口 T1(3/8” BSPPP端口)
M-HC6-002
該型號通過法蘭直接連接到高壓缸。配備 2 個額外的泵端口 P1 和油箱端口 T1(1/2” BSPPP端口)
M-HC6-003
通過 1/2” BSPPP高壓端口進行管道或軟管安裝
M-HC6-004
通過 1/2” BSPPP高壓端口進行管道或軟管安裝，高壓側配有減壓閥，為高壓缸減輕峰值壓力
請將應用需求發送給我們，我們可為您建議相應的解決方案。
miniBOOSTER增壓器HC3-4.0-B-I技術特點
MiniBOOSTER 成立于 1994 年 1 月 1 日。***初的六年半時間內，公司名稱為 Iversen Hydraulics ApS。2000 年，公司更名為 miniBOOSTER Hydraulics A/S。在這期間，miniBOOSTER 產品逐漸被各個領域采用，并開發出產品應用程序。因此，我們成功地成長為全球往復式增壓器制造商，產品通過全球銷售網絡(luò )行銷世界各地?，F在，miniBOOSTER產品能夠解決多數領域的增壓要求。產品程序包括針對壓力達 5,000 bar、流量達 70 l/min 以及幾乎各種流體媒介的解決方案。這充分證明了miniBOOSTER在現有產品以及動力產品開發方面的努力和成就。MiniBOOSTER 通過了ISO 9001 認證，并且驕傲地成為幾大關鍵應用領域的認可
基本設計包括低壓活塞 (LP)、高壓活塞 (HP) 以及雙穩態換向閥 (BV1)。單向閥 (DV) 是可選功能。
在系統壓力下，液壓流體流向端口 IN。流體通過端口 H 徑直流經止回閥 KV1、KV2 和 DV(如果有)。此時全部流體通過增壓器，然后高壓側 H 液壓缸快速向前運動。隨著液壓缸遇到阻力，高壓側 H 的壓力增加，直至達到液壓泵提供的壓力。達到液壓泵提供的壓力后，止回閥 KV1 和 DV 關閉，液壓油流向 Vol 1。雙穩態閥 BV1 通過 Vol 3 連接到通向油箱的 Vol 2。泵的壓力傳遞到 Vol 1 后，活塞向下運動。
當活塞向下運動到***底端后，先導供油 1 壓力增大，從而導致雙穩態閥 BV1 變換位置。流體被引導流向 Vol 2，活塞向上運動，從而以更大的壓力輸送流體。***終，壓力由低壓活塞 LP 與高壓活塞 HP 的空間比決定。
一旦高壓活塞 HP 運動到頂端，先導供油 1 將連接到油箱，雙穩態閥 BV1 返回原始位置，循環重復進行，直至到達要求的終端壓力。達到終端壓力后，增壓器停止運行，并且只有在需要維持高壓側 H 的壓力時才再次運行。
壓力可以通過先導止回閥 DV(如果有)從高壓側釋放。通過將端口 R 連接到壓力源，將端口 IN 連接到油箱，先導供油 3 的壓力將會(huì )增大，從而允許高壓側 H 的流體流回油箱。
MiniBOOSTER 產品分類
1. 不銹鋼增壓器5個系列：HC1W系列，HC2W系列，HC4W系列，HC6W系列，HC7W系列（示例型號：HC7W 6.6 A 11）
A系列HC1W 型號：HC1W1.2A 1
2. 帶濾芯增壓器4個系列如下：HC1-9系列，HC2-9系列，HC3-9系列（HC3-9 3.2 B 9），HC7-9系列（示例型號：HC7-9 6.6 B 9）
3. 雙媒介增壓器3個系列：HC2D系列（示例型號：HC2DHW4A 1），HC6D系列，HC9D系列（示例型號：HC9D2W 5.2 A 1）
4. 油增壓-HC增壓器： HC1系列，HC2系列（示例型號：HC2 1.5A 1），HC3系列，HC4系列，HC5系列，HC6系列，HC7系列，HC8系列，HC8系列，HC9系列
5. 增強系統-HC增壓器4個系列：HC22系列，HC25系列（示例型號：HC25 5.0 A 1），HC62-013系列，HC63-013(示例型號：HC63-013 20 A 1、HC63-013 8.2 A 1)系列
6. 增壓系統M-HC增壓器：M-HC6D系列，M-HC-010系列，M-HC-011系列，M-HC-012系列（示例型號：M-HC2D-012-1K），M-HC-013系列，M-HC22系列，M-HC25系列，便攜式增壓器系統 M-HC7 800bar系列，便攜式增壓器系統 M-HC7 2000bar系列，增壓器系統 M-HC6系列
油增壓-HC增壓器： HC1系列，HC2系列，HC3系列，HC4系列，HC5系列，HC6系列，HC7系列，HC8系列，HC8系列，HC9系列
A系列 HC1系列
概述：
HC1 版本:9種不同的增壓系數
PIN:20 – 200 bar(進口壓力)
PH:最大 800 bar(出口壓力)
PRETURN:盡量低(至油箱的回壓)
增壓比：PH = (PIN – PReturn) i (增壓)
安裝：管式管路
附件：先導單向閥
A 型 = 沒有單向閥
B 型 = 帶單向閥
G 型 = 直接比例控制
HC1 miniBOOSTER 液壓增壓器說明
HC1 是結構最緊湊的 miniBOOSTER 設備，重量?jì)H為 0.7 kg。適合于安裝在工具、 液壓泵站, 或其他裝裝置上。
HC1 可以將供油壓力升高并輸出，并可自動補償液壓油的損耗來維持高壓。通過改變供油壓力調節出口壓力。
B系列 HC2 系列
版本： 13 種不同的增壓系數
PIN: 20 – 200 bar (進口壓力)
PH: 最大 800 bar(出口壓力)
PRETURN: 盡量低(至油箱的回壓)
增壓比： PH = (PIN – PReturn) i (增壓)
安裝：管式管路
附件：先導單向閥
A 型 = 沒有單向閥
B 型 = 帶單向閥
G 型 = 直接比例控制
說明
HC2 結構緊湊，重量?jì)H為 1.0 kg。對于要求提供和維持高壓力的各種應用場合，它是理想之選。
HC2 可以將供油壓力升高并輸出，并可自動補償液壓油的損耗來維持高壓。通過改變供油壓力調節出口壓力。
C系列HC3
HC3 版本：11種不同的增壓系數
PIN:20 – 200 bar(進口壓力)
PH:最大 500 bar(出口壓力)
PRETURN:盡量低(至油箱的回壓)
增壓比：PH= (PIN– PReturn) i(增壓)
安裝：NG6 (D03) 疊加閥集成系統
附件：先導單向閥
A 型= 沒有單向閥
B 型= 帶單向閥
G 型= 直接比例控制
說明
HC3 是 HC2 的一個版本，設計用于 NG6 (D03) 疊加閥集成系統。它結構緊湊，重量?jì)H為 2.5 kg。HC3 標準集成先導單向閥。標準型號的最大出口壓力為 500 bar。出口壓力的調節通過改變供油壓力來實現。
D系列HC4 系列
HC4 版本：10種不同的增壓系數
PIN:20 – 200 bar(進口壓力)
PH:最大 800 bar(出口壓力)
PRETURN:盡量低(至油箱的回壓)
增壓比：PH= (PIN– PReturn) i(增壓)
安裝：管式管路
附件：先導單向閥
A 型= 沒有單向閥
B 型= 帶單向閥
G 型= 直接比例控制
說明
對于要求更大流量的高壓液體應用場合，HC4 是理想之選。HC4 結構緊湊，重量?jì)H為 3.7 kg，但出口流量最高可達 7.0 l/min。與 HC2 型號一樣，它可以將供油壓力升高，并可自動補償液壓油損耗來維持高壓。通過改變供油壓力調節出口壓力。
E系列HC5系列
11種不同的增壓系數
PIN:20 – 200 bar(進口壓力)
PH:最大 800 bar(出口壓力)
PRETURN:盡量低(至油箱的回壓)
增壓比：PH= (PIN– PReturn) i(增壓)
安裝：管式管路
附件：集成先導單向閥
雙向高壓
說明
HC5 是一個雙作用miniBOOSTER，集成有兩個獨立的增壓回路。如功能圖所示，更改控制閥 CV 的位置可以將增壓從一個回路切換到另一個回路。
對于在單獨的工步中需要高壓的應用場合，例如雙作用液壓缸、剪切擴張一體工具，它是理想之選。與 HC2相似，HC5是緊湊型設備，重量?jì)H為3.0 kg。
F系列HC6
9種不同的增壓系數
PIN:20 – 200 bar(進口壓力)
PH:最大 800 bar(出口壓力)
PRETURN:盡量低(至油箱的回壓)
增壓比：PH= (PIN– PReturn) i(增壓)
安裝：管式管路
附件：先導單向閥
A 型= 沒有單向閥
B 型= 帶單向閥
G 型= 直接比例控制
說明
HC6 是一個高流量設備，高壓端最高流量可達 13 l/min。與其他miniBOOSTER型號一樣，HC6 可將供油壓力升高并輸出，并可自動補償液壓油的損耗來維持高壓。通過改變供油壓力調節出口壓力。相對于其流量而言，HC6 是一個緊湊型設備，重量?jì)H為 9.5 kg。
G系列HC7
5種不同的增壓系數
PIN:20 – 200 bar(進口壓力)
PH:最大 2000 bar(出口壓力)
PRETURN:盡量低(至油箱的回壓)
增壓比：PH= (PIN– PReturn) i(增壓)
安裝：管式管路
附件：先導單向閥結合
A 型= 沒有單向閥
B 型= 帶單向閥
G 型= 直接比例控制
說明
HC7 是緊湊式高壓設備，可以提供高達 2000 bar 的壓力，重量?jì)H為 1.5 kg。對于類似液壓泵站的行走應用領域，它是理想之選
HC7 可以將供油壓力升高并輸出，并可自動補償液壓油的損耗來維持高壓。通過改變供油壓力調節出口壓力。選擇不同的高壓適配器，可以在 HP 端口處獲得不同規格的 M22x1.5 螺紋?？砂葱杼峁└邏毫?。
H系列 HC8
5種不同的增壓系數
PIN:20 – 200 bar(進口壓力)
PH:最大 2,000 bar(出口壓力)
PRETURN:盡量低(至油箱的回壓)
增壓比：PH= (PIN– PReturn) i(增壓)
安裝：管式管路
附件：先導單向閥結合
可連接壓力表/傳感器
A 型= 沒有單向閥
B 型= 帶單向閥
G 型= 直接比例控制
說明
HC8 適用于增壓后壓力高達 2,000 bar 的應用。HC8 是唯一的獨立設備，其運行類似于HC2，能夠以 20:1 的最高比率提升進口壓力，而無需使用外部動力。
此外，HC8 可以自動補償高壓側的液壓油損耗來維持高壓。高壓壓力與進口壓力成正比。HC8 產品結構緊湊。HC8 可以在進口壓力為 20 至 200 bar 的范圍內工作。還可根據特殊要求提供更高的壓力。
J系列HC9
HC9版本：8增強系數
P IN：20 - 207 bar(入口壓力)
P H：最大5,000 bar(出口壓力)
P RETURN：盡可能低(回油箱壓力)
POUTLET：PH =(PIN - PRETURN)I(強化)
安裝：內聯管
配件：可提供先導式卸料閥
A型=沒有放泄閥
B型=帶卸料閥，最高可達3000 bar
描述
HC9是一種超高壓設備，能夠在高壓端提供高達5,000 bar和0.3 l / min的流量。 與其他miniBOOSTER型號一樣，HC9可將供油壓力提高到更高的出口壓力，并自動補償油液消耗以保持高壓。
出口壓力的調節是通過改變供應壓力來進行的。 相對于其流動能力，HC9是一個緊湊的設備，重量只有9.9公斤。
miniBOOSTER油增壓-HC增壓器系列
miniBOOSTER帶濾芯增壓器系列
MiniBOOSTER 成立于 1994 年 1 月 1 日。***初的六年半時間內，公司名稱為 Iversen Hydraulics ApS。2000 年，公司更名為 miniBOOSTER Hydraulics A/S。在這期間，miniBOOSTER 產品逐漸被各個領域采用，并開發出產品應用程序。因此，我們成功地成長為全球往復式增壓器制造商，產品通過全球銷售網絡(luò )行銷世界各地?，F在，miniBOOSTER產品能夠解決多數領域的增壓要求。產品程序包括針對壓力達 5,000 bar、流量達 70 l/min 以及幾乎各種流體媒介的解決方案。這充分證明了miniBOOSTER在現有產品以及動力產品開發方面的努力和成就。MiniBOOSTER 通過了ISO 9001 認證，并且驕傲地成為幾大關鍵應用領域的認可
基本設計包括低壓活塞 (LP)、高壓活塞 (HP) 以及雙穩態換向閥 (BV1)。單向閥 (DV) 是可選功能。
在系統壓力下，液壓流體流向端口 IN。流體通過端口 H 徑直流經止回閥 KV1、KV2 和 DV(如果有)。此時全部流體通過增壓器，然后高壓側 H 液壓缸快速向前運動。隨著液壓缸遇到阻力，高壓側 H 的壓力增加，直至達到液壓泵提供的壓力。達到液壓泵提供的壓力后，止回閥 KV1 和 DV 關閉，液壓油流向 Vol 1。雙穩態閥 BV1 通過 Vol 3 連接到通向油箱的 Vol 2。泵的壓力傳遞到 Vol 1 后，活塞向下運動。
當活塞向下運動到***底端后，先導供油 1 壓力增大，從而導致雙穩態閥 BV1 變換位置。流體被引導流向 Vol 2，活塞向上運動，從而以更大的壓力輸送流體。***終，壓力由低壓活塞 LP 與高壓活塞 HP 的空間比決定。
一旦高壓活塞 HP 運動到頂端，先導供油 1 將連接到油箱，雙穩態閥 BV1 返回原始位置，循環重復進行，直至到達要求的終端壓力。達到終端壓力后，增壓器停止運行，并且只有在需要維持高壓側 H 的壓力時才再次運行。
壓力可以通過先導止回閥 DV(如果有)從高壓側釋放。通過將端口 R 連接到壓力源，將端口 IN 連接到油箱，先導供油 3 的壓力將會(huì )增大，從而允許高壓側 H 的流體流回油箱。
MiniBOOSTER 產品分類
1. 不銹鋼增壓器5個系列：HC1W系列，HC2W系列，HC4W系列，HC6W系列，HC7W系列（示例型號：HC7W 6.6 A 11）
A系列HC1W 型號：HC1W1.2A 1
2. 帶濾芯增壓器4個系列如下：HC1-9系列，HC2-9系列，HC3-9系列（HC3-9 3.2 B 9），HC7-9系列（示例型號：HC7-9 6.6 B 9）
3. 雙媒介增壓器3個系列：HC2D系列（示例型號：HC2DHW4A 1），HC6D系列，HC9D系列（示例型號：HC9D2W 5.2 A 1）
4. 油增壓-HC增壓器： HC1系列，HC2系列（示例型號：HC2 1.5A 1），HC3系列，HC4系列，HC5系列，HC6系列，HC7系列，HC8系列，HC8系列，HC9系列
5. 增強系統-HC增壓器4個系列：HC22系列，HC25系列（示例型號：HC25 5.0 A 1），HC62-013系列，HC63-013(示例型號：HC63-013 20 A 1、HC63-013 8.2 A 1)系列
6. 增壓系統M-HC增壓器：M-HC6D系列，M-HC-010系列，M-HC-011系列，M-HC-012系列（示例型號：M-HC2D-012-1K），M-HC-013系列，M-HC22系列，M-HC25系列，便攜式增壓器系統 M-HC7 800bar系列，便攜式增壓器系統 M-HC7 2000bar系列，增壓器系統 M-HC6系列
帶濾芯增壓器4個系列如下：HC1-9系列，HC2-9系列，HC3-9系列，HC7-9系列
A系列HC1-9
HC1-9版本：7個不同的增壓系數
PIN：20-207 bar(入口壓力)
PH：最大500 bar(出口壓力)
PRETURN：盡可能低(回油箱壓力)
POUTLET：PH =(PIN - PRETURN)i(強化)
安裝：墨盒
附件：可提供先導式卸料閥
A型=沒有放泄閥
B型=帶放空閥
G模型=直接按比例控制
描述
HC1-9是一款緊湊型液壓濾芯miniBOOSTER，重量只有0.75公斤。 它非常適用于需要將裝置安裝在歧管，氣缸或其他裝置上或其中的應用。
HC1-9將供油壓力提高到最高500 bar的出口壓力，并自動補償油的消耗量以保持高壓。出口壓力的調節是通過改變供應壓力來進行的。
B系列HC2-9 型號HC21.5A 1
型號增壓系數 i泄流閥連接型號
HC21.5A = (無) / A 型9HC21.5A 1
HC2版本：11個不同的強化因素
P IN：20-207 bar(入口壓力)
PH：最大800 bar(出口壓力)
PRETURN：盡可能低(回油箱壓力)
POUTLET：PH =(PIN - PRETURN) (強化)
安裝：內聯管
配件：可提供先導式卸料閥
A模型=沒有放泄閥
B型=帶放空閥
G模型=直接按比例控制
HC2版本：11個不同的強化因素
密碼：20-207 bar(入口壓力)
PH：最大800 bar(出口壓力)
PRETURN：盡可能低(回油箱壓力)
POUTLET：PH =(PIN - PRETURN)我(強化)
安裝：內聯管
配件：可提供先導式卸料閥
A模型=沒有放泄閥
B型=帶放空閥
G模型=直接按比例控制
描述
HC2-9是一款緊湊型液壓濾芯miniBOOSTER，重量只有1.0公斤。 適用于需要將裝置安裝在歧管，氣缸或其他裝置上或其中的特殊應用場合。
HC2-9將供油壓力提高到更高的出口壓力，并自動補償油的消耗量以保持高壓。 出口壓力的調節是通過改變供應壓力來進行的。
C系列HC3-9 型號HC3-10 3.2 B 9
型號增壓系數 i泄流閥連接型號
HC3-93.2B = (有) / B 型2HC3-10 3.2 B 9
HC3-9版本：11種不同的增強因子
密碼：20-207 bar(入口壓力)
PH：最大800 bar(出口壓力)
PRETURN：盡可能低(回油箱壓力)
POUTLET：PH =(PIN - PRETURN)i(強化)
安裝：墨盒
配件：可提供先導式卸料閥
A模型=沒有放泄閥
B型=帶放空閥
G模型=直接按比例控制
描述
型號HC25 5.0 A 1
型號增壓系數 i泄流閥連接型號
HC255.0A = (無) / A 型1HC25 5.0 A 1
HC25用于氣缸的快速前進
版本：11個不同的強化因素
密碼：20 - 207 bar(入口壓力)
PH：最大800 bar(出口壓力)
PRETURN：盡可能低(回油箱壓力)
POUTLET：PH =(PIN - PRETURN)×I(強化)
安裝：內聯管
配件：可提供先導式卸料閥
A模型=沒有放泄閥
B型=帶放空閥
材料證書3.1根據要求
HC3-9是一款緊湊型液壓濾芯miniBOOSTER，重量只有1.3公斤。 它非常適用于需要將裝置安裝在歧管，氣缸或其他裝置上或其中的應用。
HC3-9將供油壓力提高到更高的出口壓力，并自動補償油的消耗量以維持高壓。 出口壓力的調節是通過改變供應壓力來進行的。
HC3-9版本：11種不同的增強因子
密碼：20-207 bar(入口壓力)
PH：最大800 bar(出口壓力)
PRETURN：盡可能低(回油箱壓力)
POUTLET：PH =(PIN - PRETURN)i(強化)
安裝：墨盒
配件：可提供先導式卸料閥
A模型=沒有放泄閥
B型=帶放空閥
G模型=直接按比例控制
描述
HC3-9是一款緊湊型液壓濾芯miniBOOSTER，重量只有1.3公斤。 它非常適用于需要將裝置安裝在歧管，氣缸或其他裝置上或其中的應用。
HC3-9將供油壓力提高到更高的出口壓力，并自動補償油的消耗量以維持高壓。 出口壓力的調節是通過改變供應壓力來進行的。
D系列HC7-9 型號HC7-9 6.6 B 9
型號增壓系數 i泄流閥連接型號
HC7-96.6B = (有) / B 型9HC7-9 6.6 B 9
HC7-9版本：5種不同的增強因子
PIN：20 - 207 bar(入口壓力)
PH：最大2000bar(出口壓力)
PRETURN：盡可能低(回油箱壓力)
POUTLET：PH =(PIN - PRETURN)x i(強化)
安裝：墨盒
附件：先導式放泄閥
A模型=沒有放泄閥
B型=帶放空閥
G模型=直接按比例控制
HC7-9
5種不同的增強因子
PIN：20 - 207 bar(入口壓力)
PH：最大2000bar(出口壓力)
PRETURN：盡可能低(回油箱壓力)
POUTLET：PH =(PIN - PRETURN)x i(強化)
安裝：墨盒
附件：先導式放泄閥
A模型=沒有放泄閥
B型=帶放空閥
G模型=直接按比例控制
描述
HC7-9是一款非常緊湊的高壓裝置，可以輸送高達2000巴的壓力，重量?jì)H為1.3公斤。 它非常適用于需要將裝置安裝在歧管，氣缸或其他裝置上或其中的應用。
HC7-9將供油壓力提高到更高的出口壓力，并自動補償油的消耗量以保持高壓。 出口壓力的調節是通過改變供應壓力來進行的。
miniBOOSTER增壓器HC3-4.0-B-I技術特點
客服熱線：
