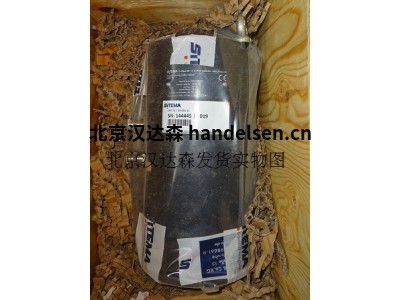

Sitema KB系列產品特點參數介紹:
壓力鎖緊,液壓控制, 80kN-1500kN雙負載方向，軸向無間隙鎖緊
|
型號
|
貨號
|
桿徑
|
載荷
|
壓力
|
直徑
|
護套長度
|
|
KB 40
|
KB 040 10
|
40
|
80
|
130
|
138
|
193
|
|
KB 56
|
KB 056 10
|
56
|
140
|
160
|
170
|
227
|
|
KB 80
|
KB 080 10
|
80
|
210
|
160
|
226
|
266
|
|
KB 100
|
SK 100 059
|
100
|
330
|
130
|
280
|
322
|
|
KB 110
|
SK 110 032
|
110
|
450
|
130
|
300
|
344
|
|
KB 125
|
SK 125 034
|
125
|
450
|
130
|
300
|
344
|
|
KB 140
|
SK 140 030
|
140
|
600
|
130
|
335
|
392
|
|
KB 160
|
SK 160 021
|
160
|
800
|
130
|
375
|
402
|
|
KB 180
|
SK 180 013
|
180
|
950
|
130
|
405
|
434
|
|
KB 200
|
SK 200 013
|
200
|
1100
|
130
|
425
|
444
|
|
KB 200
|
KB 200 10
|
200
|
1500
|
140
|
455
|
544
|
SITEMA是全球唯一專注于研發及生產圓桿鎖緊器和線性制動器的公司。SITEMA是全球唯一專注于研發及生產圓桿鎖緊器和線性制動器的公司。 專注于此因而所獲成果： SITEMA是全球機械制造業的重要伙伴，并深受青睞。 鎖緊與固定軸向運動的負載并確保安全是我們的專業領域，多年來我們在此領域一直處于領先地位——SITEMA品牌的鎖緊器享譽全球。 鎖緊與固定軸向運動的負載并確保安全是我們的專業領域，多年來我們在此領域一直處于領先地位——SITEMA品牌的鎖緊器享譽全球。
早在1979年，SITEMA就已首先開發出一套系統，通過摩擦方式將液壓電梯的高制動力直接傳遞到活塞桿上。 這項新技術為鎖緊器產品的不斷改進和多樣化奠定了基礎。 今天，SITEMA為諸多應用領域開發并生產液壓、氣動、機械和電控鎖緊單元。
萬向軸聯軸器 0.300系列 型號ELBE 0.313.115
最大Md：4.000至15.000 Nm
最大偏轉角度可達42°
特點：
DIN，交叉互鎖，SAE法蘭，輪轂或 - 特殊連接
雙/單接頭，長度延長
雙長度延長的關節
滾子軸承
Elbe萬向軸有9個系列：
1.ELBE 精密萬向軸 0.600系列
2.ELBE 球窩萬向軸 0.800系列
3.ELBE 十字萬向軸 0.700系列
4.ELBE 萬向聯軸器:ELBE 0.100系列、ELBE 0.200系列、ELBE 0.300系列、ELBE 0.400系列、ELBE 0.500系列、ELBE 0.900系列
1.ELBE精密萬向軸0.600系列：
當確保高速（高達5000 rpm）的精確動力傳輸時，請使用符合DIN 808標準的精密滾針軸承接頭和軸。
硬化和研磨的彈性體軸頸位于密封的滾針軸承襯套中
由于采用高質量的特種滾子軸承潤滑脂進行永久潤滑，所以接頭完全免維護，因此最好用于機械工程領域
與滑動軸承支撐接頭相比，相當大的優勢是在給定的偏轉角度下具有極高的效率。
有關使用滾針軸承精密接頭和軸的更多信息，請參見技術附件第8章的“使用說明”。
還提供了表面細化過程的信息。
ELBE 0.600系列：型號：ELBE 0.616.100
Md Max：6到250 Nm
最大偏轉角度45°
加速到5.000轉
ELBE 0.600特點：
標準孔，DIN 6885型內孔，內六角孔
快速連接
長度補償可選
精密萬向接頭
滾針軸承
材料：鋼
2. 球窩萬向軸 0.800系列 型號：ELBE 0.820.100
ELBE 0.800系列球窩關節和軸由滑動軸承支撐，只能在低速下使用
允許的最大速度取決于偏轉角度和負載，但不應超過500 rpm。
我們強烈建議在不確定情況下咨詢我們的技術咨詢服務
與萬向節不同，球窩關節不能承受軸向應力。
為確保無故障運行，接頭必須始終充分潤滑。 這也可以通過使用油脂或油填充的波紋管來完成
關于使用球窩關節和軸的進一步信息可以在技術附件第8章的“關于使用的信息”中找到。
提供有關表面再生過程的信息。
通用技術數據
ELBE0.800系列：
最大。 傾斜角度：35°
扭矩范圍：高達1370 Nm
材料：11SMnPb 30 k
材料編號1.0718
特殊材料：X 17 CrNi 16-2
材料編號1.4057（耐腐蝕和耐酸）
3. 十字萬向軸 0.700系列 型號：ELBE 0.716.100、0.740.100
根據DIN 808的萬向節和萬向軸由滑動軸承重新支撐，因此它們的使用僅限于低速驅動器。
各自允許的最大轉速取決于偏轉角度和負載，但不得超過1000 rpm。
我們強烈建議在不確定情況下咨詢我們的技術咨詢服務
為確保無故障運行，接頭必須始終充分潤滑。 這也可以通過波紋管和油脂填充來完成。
關于使用萬向節和萬向軸的更多信息，請參見技術附件第8章的“使用信息”。
提供表面細化過程的信息。
一般技術說明
生產系列0.700：
最大。 偏轉角度：45°
扭矩范圍：高達450 Nm
材料：11SMnPb 30 k
材料編號1.0718
特殊材料：X 17 CrNi 16-2
材料編號1.4057（耐腐蝕和耐酸）
有關更多詳細信息，請參閱
4.萬向聯軸器 0.100系列 型號：Elbe 0.110.050、0.110.051
扭矩范圍：250 bis 35.000 Nm
最大偏轉角度可達35°
DIN，交叉互鎖，SAE法蘭，輪轂或 - 特殊連接
無長度補償萬向節
具有長度補償的聯合中間軸
滾子/或滾針軸承
5. 萬向聯軸器 0.200系列 型號ELBE 0.204.100
Md Max：100至1.300 Nm
最大偏轉角度可達45°
特點：
帶長度補償
沒有鍵槽，
鍵槽兩側的長度可調整
滾針軸承
6. 萬向軸聯軸器 0.300系列 型號ELBE 0.313.115
最大Md：4.000至15.000 Nm
最大偏轉角度可達42°
特點：
DIN，交叉互鎖，SAE法蘭，輪轂或 - 特殊連接
雙/單接頭，長度延長
雙長度延長的關節
滾子軸承
7. 萬向軸聯軸器 0.400系列 型號ELBE 0.403.300
通用技術數據：
最大傾斜角度：高達55°
扭矩范圍：高達6100 Nm
HUB連接
叉軸連接
8. 萬向軸聯軸器0.500系列 型號ELBE 0.509.021
通用技術數據：
最大傾斜角度：最大50°
扭矩范圍：高達16900牛米
叉軸設計
9. ELBE 0.900 系列的制造過程及其所有優點與0.100系列的描述完全相同。
這種翼型的主要優點是由軸承座的鑰匙和法蘭的鍵槽所產生的正向連接。因此，與摩擦連接相比，扭矩傳遞更加明確
用于將萬向節安裝到萬向節的四個螺釘可以快速裝配和拆卸。
ELBE 0.900 系列： 型號ELBE 0.950.110、 0.980.130
Md Max：2.500至13.200 Nm
最大偏轉角度可達30°
特點：
永式，更大的擴展
翼式，管式
翼型，短型
永式，聯合
滾子軸承
ELBE 0.300系列
最大Md：4.000至15.000 Nm
最大偏轉角度可達42°
特點：
DIN，交叉互鎖，SAE法蘭，輪轂或 - 特殊連接
雙/單接頭，長度延長
雙長度延長的關節
滾子軸承
型號：
ELBE 0.313
ELBE 0.320
ELBE 0.358
黑色的詳細信息=標準
橙色的信息=可能的選項
可選連接方式
1、軸連接
2、法蘭連接
德國ELBE公司建立于1919年，長期致力于傳動軸產品的開發與制造。目前德國Elbe是多家國際知名企業的合作伙伴，包括普拉塞陶依爾•法拉利•ZF•卡特彼勒•利勃海爾•多納•沃爾沃•MAN等。
ELBE主要產品：
萬向聯軸器：ELBE 0.100系列、ELBE 0.200系列、ELBE 0.300系列、ELBE 0.400系列、ELBE 0.500系列
精密萬向軸：ELBE 0.600系列
十字萬向軸：ELBE 0.700系列
球窩萬向軸：ELBE 0.800系列
產品應用:
ELBE產品主要應用于鐵路機械•工程機械•交通運輸車輛•農業機械•工業制造機械等。
替代兼容性:
可以根據客戶需求來制定產品特性，工廠根據產品配套靈活性進行升級，替代，從而達到現場的完美使用。
0.300系列有兩種配置。
a）與長度補償的單個接頭相連的雙中心接頭。 這種安排主要是在具有鉸接轉向的施工設備上遇到的。 居中的雙聯軸器具有不需要中間軸承支撐的優點。 這導致驅動線路的安裝時間更短，從而節省了成本。
b）第二個配置包括兩個長度擴展的雙中心接頭。 由于兩個單個接頭之間的角度差達到約3度，因此這種配置可確保幾乎均勻的速度和扭矩傳遞。 角度的差異會(huì )造成一個小于0,0027的波動，這個數值太小，以至于可以忽略不計。 要確定波動的數量，請參閱應用指南。
中央雙接頭由兩個叉形部件組成，其中包括一個封閉在橡膠套中的定心裝置，以防止灰塵和潮濕。
ELBE 0.200系列：
Md Max：100至1.300 Nm
最大偏轉角度可達45°
特點：
帶長度補償
沒有鍵槽，
鍵槽兩側的長度可調整
滾針軸承
型號：
BE 0.204.100
ELBE 0.210.100
ELBE 0.206.100
ELBE 0.206.101
ELBE 0.204.103
ELBE 0.206.103
ELBE 0.206.104
ELBE 0.210.103
ELBE 0.106.010
ELBE 0.204.010
ELBE 0.204.012
ELBE 0.106.012
ELBE 0.204.400
ELBE 0.204.010
ELBE 0.106.010
ELBE 0.110.015
ELBE 0.204.410
ELBE 0.206.400
ELBE 0.206.410
ELBE 0.210.400
ELBE 0.204.403
ELBE 0.204.413
ELBE 0.206.403
ELBE 0.206.413
ELBE 0.210.403
ELBE 0.110.015
ELBE 0.110.016
ELBE 0.204.050
ELBE 0.206.050
ELBE 0.206.051
ELBE 0.210.050
ELBE 0.204.053
ELBE 0.206.053
ELBE 0.206.054
ELBE 0.210.053
ELBE 0.204.070
ELBE 0.206.070
ELBE 0.206.071
ELBE 0.210.070
ELBE 0.204.073
ELBE 0.206.073
ELBE 0.206.074
ELBE 0.210.073
ELBE萬向軸
德國ELBE公司建立于1919年，長期致力于傳動軸產品的開發與制造。目前德國Elbe是多家國際知名企業的合作伙伴，包括普拉塞陶依爾•法拉利•ZF•卡特彼勒•利勃海爾•多納•沃爾沃•MAN等。
ELBE主要產品：
萬向聯軸器：ELBE 0.100系列、ELBE 0.200系列、ELBE 0.300系列、ELBE 0.400系列、ELBE 0.500系列
精密萬向軸：ELBE 0.600系列
十字萬向軸：ELBE 0.700系列
球窩萬向軸：ELBE 0.800系列
產品應用:
ELBE產品主要應用于鐵路機械•工程機械•交通運輸車輛•農業機械•工業制造機械等。
替代兼容性:
可以根據客戶需求來制定產品特性，工廠根據產品配套靈活性進行升級，替代，從而達到現場的完美使用。
黑色的詳細信息=標準
橙色的細節=可能的選項
可選連接方式
1、軸連接
2、法蘭連接
0.200系列傳動軸的開發是為了滿足農業和工程設備的特殊要求以及在動力轉向軸上使用萬向軸。
0.200系列軸的典型特征是大的偏轉角度和較大的長度補償。
由于農業設備應用需要快速而簡單的安裝布置，因此不考慮法蘭版本。 而是選擇了樞紐安排。
根據尺寸的不同，這些傳動軸都配有滾針軸承或滾柱軸承。根據要求，0.200系列Cardan軸可以配備快速分離或夾緊裝置。 基本的設計和制造類似于0.100系列。
EMMEGI 風冷油熱交換器產品參數介紹
材質：“長壽命”鋁
工作壓力：20bar
通風類型 /單相230V交流50Hz /三相230/400V交流50/60Hz，12 - 24V DC /液壓 GR.1- Gr.2- Gr.3
液體輸送：從5l/m 到520l/m
容量：2,75千瓦/℃
標準配備：支撐腳
可選設備：可安裝可調式溫控器0-120℃或者 恒溫控制器
自1975年開始，意大利EMMEGI便開始專業設計和生產熱交換器，適用于工業裝備，行走機械，建筑機械，空壓機，發動機，液壓系統等領域。
1998年 EMMEGI 獲得 歐洲UNI EN ISO 9001/2000 質量認證。
30多年來的熱交換器設計和生產經驗使得EMMEGI公司積累了先進的技術，制造出來的熱交換器能夠滿足世界市場日益增長的多樣化需求。
EMMEGI公司高質量標準的產品使得EMMEGI公司在世界熱交換器產品領域有著強大的競爭力，并成為該領域的佼佼者,領先的工業用熱交換器制造商,產品銷往世界各地。
關于空氣--油換熱器
空氣--油熱交換器使用強迫的通風冷卻的液壓油和液壓油?？捎糜谝苿?dòng)液壓應用農場機械和地球移動器、 壓縮機、 機床和注塑機等。EmmegiI 空氣油換熱器用于冷卻油液壓系統使用的冷卻劑和經過輻射通過由電動或液壓馬達風扇的空氣。
關于水--油換熱器
也稱為水--油換熱器是管殼式換熱器。用于食品的東西機械、 海洋和工業設施、 機床、 壓縮機和發電機組。
EMMEGI 水油換熱器用于冷卻油液壓系統在返回行的系統上。
自主換熱器
在液壓回路中使用換熱器不能上的安裝位置由于錘擊和高差流動在等電梯的電路返回線路 / 電梯、 機床、 工業機械。
組合換熱器
用來冷卻發動機水和液壓油。在壓縮機中使用。
Emmegi 自置居所津貼 TK 換熱器
綜合的浪涌坦克將包含在此換熱器，用來冷卻閉式液壓系統如在移動中的機器和卡車混合器上找到。
自定義換熱器
具體液壓冷卻 needscan 處理自定義內置熱交換器。
Emmegi 換熱器陣容：
Emmegi 2000 K 系列換熱器
Emmegi MG 系列水油換熱器
Emmegi 自置居所津貼 TK 系列熱交換器
自置居所津貼 TK 系列熱交換器，配有集成的調壓，用于冷卻閉合回路液壓裝置。
自置居所津貼 Emmegi 系列換熱器
Emmegi 自置居所津貼緊湊系列換熱器
Emmegi 2000KBV 系列熱交換器
Emmegi 系列換熱器
EMMEGI 產品
EMMEGI 風冷油熱交換器
EMMEGI 冷水油熱交換器
EMMEGI 熱交換器組合應用行走機械
EMMEGI 自動冷卻系統
EMMEGI 熱交換器組合應用空壓機
EMMEGI HPATK系列熱交換器
EMMEGI 用戶定制熱交換器
EMMEGI 風冷油熱交換器 用于冷卻 連續工作在惡劣工作條件下的節氣，通過強制通風來冷卻機器的液壓油或者其他液體。
EMMEGI風冷油熱交換器品類選擇多樣，產品高效，而且EMMEGI產品所選用的材質可保證用戶得到可信賴的產品。
EMMEGI 風冷油熱交換器適用范圍
行走機器（推土 - 農業機械）
液壓裝置
壓縮機
專用車輛
機床
注塑機
MG2005K
MG2010K
MG2015K
MG2020K
MG2024K
MG2030K
MG2040K
MG2050K
MG2020 2KS
MG2024 2KS
MG2030 2KS
MG2040 2KS
MG2050K 2PASS
MG2010K 2PASS
MG2015K 2PASS
MG2020K 2PASS
MG2024K 2PASS
MG2030K 2PASS
MG2040K 2PASS
MG2015K By-Pass
MG2020K By-Pass
MG2024K By-Pass
MG2030K By-Pass
MG2040K By-Pass
HPA 12 COMPACT
HPA 18 COMPACT
HPA 24 COMPACT
HPA 30 COMPACT
HPA 36 COMPACT
HPA 42 COMPACT
HPA 50 COMPACT
HPA 52 COMPACT
HPA 24 2 PASS COMPACT
HPA 30 2 PASS COMPACT
HPA 36 2 PASS COMPACT
HPA 42 2 PASS COMPACT
HPA 50 2 PASS COMPACT
HPA 52 2 PASS COMPACT
HPA 30/2 COMPACT
HPA 36/2 COMPACT
HPA 42/2 COMPACT
HPA 50/2 COMPACT
HPA 52/2 COMPACT
