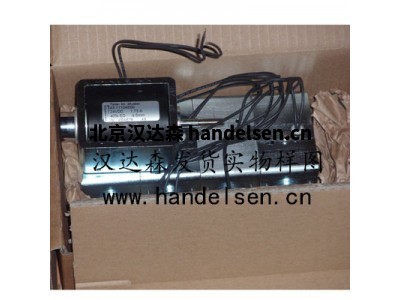

Kendrion電磁鐵 33111A00介紹

高偉 QQ：2853369888   手機：17710704891 電話：010-64714988-215 傳真：010-64714988668 郵件：tk5@handelsen.cn

　　額定扭矩范圍M2(Nm)

　　min75 Nm-max 440 Nm

　　海拔線

　　電梯技術制動器

　　高程線主要用于電梯，但可以在制動器必須滿足苛刻的安全要求的任何地方使用。當電流關閉時，電磁彈簧壓力制動器會(huì )產生制動扭矩。

　　特征

　　1 獲得的安全理念

　　2制動安全方面的嚴格要求

　　3去除電壓時產生制動扭矩

　　關于ELEVATION Line

　　ELEVATION LINE包括直流彈簧壓力單盤制動器以及符合EN 81(電梯設計和安裝安全規定)的彈簧壓力雙盤制動器。集成的微動開關可以遠程查詢制動狀態(電樞位置，磨損，電樞軸承)。由于獲得的安全概念，可以放棄在電梯系統批準的情況下對彈簧壓力制動器的雙回路制動系統進行強制性測試。制動器可用于需要與電動機，齒輪和制動器等各自系統部件實現短結構長度的場合。ELEVATION LINE主要用于電梯，但可用于制動器必須滿足苛刻安全要求的任何地方。

　　工作原理

　　76 461..A00系列中采用彈簧的單盤制動器是設計用于干式運行的電磁部件。制動器的電樞系統是抗扭轉的，無摩擦的并且可沿切線方向軸向移動。由電磁場產生的力用于抵消由彈簧力引起的制動作用。彈簧施加的單盤制動器處于無動力狀態，并且當DC電壓施加到制動器的勵磁線圈時釋放。彈簧施加的單盤制動器不會(huì )在軸上施加任何軸向力以減速。固定的手動釋放允許手動打開(釋放)制動器(例如，在電源故障的情況下)以中和彈簧施加的制動器的制動作用。內置的出廠設置微動開關控制制動器的運行狀態，必須集成到機器的控制回路中(例如升降機)。由于彈簧施加的單盤制動器的摩擦盤和輪轂之間的形狀配合連接以及輪轂在機器的軸(例如提升機)上的抗扭和軸向固定位置，摩擦盤是當制動器未通電時，減速并且制動扭矩通過軸傳遞到機器(例如提升機)。機器軸減速或保持在適當位置。電樞系統和微動開關監控系統的特殊結構允許用戶識別制動器的當前運行狀態(釋放 - 接合 - 磨損 - 電樞系統故障)并啟動糾正措施。由于使用彈簧段，電樞系統是無摩擦的，因此可以軸向移動抗扭電樞以傳遞扭矩。提供額外的支撐元件(套筒)，當且僅當分段彈簧發生故障時，支撐元件支撐電樞系統，從而始終確?？煽康禺a(chǎn)生制動扭矩。內置微動開關監控單元設計用于檢測分段彈簧故障并將此類故障報告給機器控制系統。由于電樞系統和內置微動開關監控單元的抗扭，無摩擦和軸向可移動的布置，彈簧應用的單盤制動器可用于需要短的總長度的電機/制動器組合或電機/變速箱/制動系統的任何地方，并且必須滿足符合EN 81-1的電梯結構和安裝的安全要求。根據EN 81-1中規定的要求，用戶必須選擇具有足夠制動扭矩的合適制動系統，以確保制動器(如果在符合EN 81-1的應用中使用)本身能夠使電梯轎廂充分減速裝載其額定負載的1.25倍并以額定速度移動。76型461..A00彈簧式單盤制動器主要用作具有緊急停止功能的抱閘，用于建筑物內帶驅動控制的電梯機器。根據EN 81-1中規定的要求，用戶必須選擇具有足夠制動扭矩的合適制動系統，以確保制動器(如果在符合EN 81-1的應用中使用)本身能夠使電梯轎廂充分減速裝載其額定負載的1.25倍并以額定速度移動。76型461..A00彈簧式單盤制動器主要用作具有緊急停止功能的抱閘，用于建筑物內帶驅動控制的電梯機器。根據EN 81-1中規定的要求，用戶必須選擇具有足夠制動扭矩的合適制動系統，以確保制動器(如果在符合EN 81-1的應用中使用)本身能夠使電梯轎廂充分減速裝載其額定負載的1.25倍并以額定速度移動。76型461..A00彈簧式單盤制動器主要用作具有緊急停止功能的抱閘，用于建筑物內帶驅動控制的電梯機器。

　　制動設計

　　彈簧施加的單盤制動器的磁鐵外殼容納牢固配合的勵磁線圈，帶有連接電纜(磁鐵外殼圓周上的電纜出口)和壓縮彈簧，它們通過摩擦板將內齒摩擦盤摩擦地壓在摩擦片上。螺栓和銜鐵，因此，抵靠安裝表面(例如提升機的電機端罩)。摩擦盤可以在輪轂上軸向移動。因此，M4可傳遞扭矩完全施加到機器的軸(例如提升機器)上。套管緊緊壓入磁鐵外殼。它們與電樞和摩擦盤一起形成彈簧應用的單盤制動器的氣隙。內置監控單元中的兩個微動開關控制彈簧施加的單盤制動器的運行狀態。將銜鐵連接到磁鐵殼體的分段彈簧確保銜鐵是抗扭轉的，無摩擦的并且可軸向移動。由于分段彈簧的彈性變形，電樞能夠在電磁場和壓縮彈簧的彈簧力的作用下軸向移動。在制動模式中通過摩擦盤作用在銜鐵上的制動扭矩通過分段彈簧傳遞到磁鐵殼體，并進一步通過套筒傳遞到機器(例如電動機)的安裝表面。軸向固定在機器軸上的輪轂(例如，用于連接摩擦盤的提升機具有鍵槽，以確保制動扭矩通過設置在軸中的滑鍵傳遞到軸。插入輪轂中的O形圈減少了彈簧施加的單盤制動器的摩擦盤產生的運行噪音。制動器通過為此目的提供的安裝螺釘固定到機器的安裝表面(例如升降機)。當使用帶手動釋放裝置的制動器時，必須在包圍制動器的部件(例如風扇罩)中提供開口，以便可以安裝手動釋放桿。提升機)通過為此目的提供的安裝螺釘。當使用帶手動釋放裝置的制動器時，必須在包圍制動器的部件(例如風扇罩)中提供開口，以便可以安裝手動釋放桿。提升機)通過為此目的提供的安裝螺釘。當使用帶手動釋放裝置的制動器時，必須在包圍制動器的部件(例如風扇罩)中提供開口，以便可以安裝手動釋放桿。

　　公司簡介：

　　kendrion康德瑞恩，解決方案供應商，在全球范圍內為客戶開發、制造和提供創(chuàng )新型高品質的電磁和機電一體化系統和元件。針對特定市場業務的細分，康德瑞恩的運營由兩個部門共五個業務單位元負責，即工業部門負責的工業磁電磁系統、工業控制系統和工業驅動系統的業務單元，以及汽車部門負責的乘用車和商用車業務領域。

　　康德瑞恩在B2B利基市場處于地位，盡管其他國家變得越來越重要，但德國仍是康德瑞恩的主要市場。

　　kendrion康德瑞恩開發了先進的電磁和機電一體化的解決方案以用于工業應用和自動化應用。這些方案在世界范圍內得以應用，如電梯、門鎖系統、工業機器人、醫療設備、電氣配電系統、柴油機、汽油機、空調裝置、電機冷卻系統和飲料分配器。

　　康德瑞恩為工業和汽車行業開發、制造和銷售高品質電磁、機電系統和零部件。

　　Kendrion調整板 GT63R007

　　Kendrion控制單元 43304B00

　　Kendrion電磁鐵 31001A1

　　Kendrion調整板 GT70R007

　　Kendrion電磁鐵 33111A00

　　Kendrion電磁鐵 33106A00

　　Kendrion調整板 GT50R107

　　Kendrion電磁鐵 33117A00

　　Kendrion電磁鐵 32015B00

　　Kendrion調整板 GT70R107

　　Kendrion電磁鐵 32003A1

　　Kendrion電磁鎖 LHP03500

　　Kendrion門控磁鐵 GT42R001

　　Kendrion電磁鐵 31002A1

　　Kendrion電磁閥 LLV04000(CU)

　　KRAUS&NAIMER L1200參數介紹

　　»安裝

　　面板安裝

　　面板安裝是使用良好的安裝，涵蓋了廣泛的應用范圍。

　　它們由兩個主要群體組成。

　　· 該2/4孔安裝件，其通過(2/4)螺釘固定

　　圍繞中心軸孔。

　　· 在單孔安裝時，軸孔用于固定。

　　兩個/四個孔安裝提供多種變化，使其適合所有任務。

　　底座安裝

　　底座安裝用于固定后側的開關，因此它是大型配電柜的常用安裝。

　　開關可以通過兩個或四個螺釘安裝在底板上，也可以通過“Snap-On”安裝。對于這種安裝，可以使用帶掛鎖或不帶掛鎖的多個門離合器。

　　在塑料外殼中

　　隔離外殼分為五組：

　　· KS-，KL-，CS-，CL-外殼(IP66 / 67)： 帶蓋或不帶蓋 互鎖的蓋聯接，堅固耐用的塑料和增加的布線空間。

　　· ST1-Enclosures(IP54)： 具有豐富的布線空間和帶螺紋的入口。

　　· PN-，PF-外殼(IP42，IP65)： 小尺寸和帶螺紋的入口。

　　· PFA-PFF-外殼(IP54，IP65)： 僅適用于KG開關; 帶螺紋的入口，

　　帶有和沒有蓋子的連接器和最堅固的耐用塑料。

　　· PK-Enclosures(IP44)： 帶有橫向驅動器的外殼和帶有

　　和沒有螺紋的條目。

　　KRAUS&NAIMER型號示例：

　　KRAUS&NAIMER CA系列

　　KRAUS&NAIMER A14M

　　KRAUS&NAIMER A14X

　　KRAUS&NAIMER AD11

　　KRAUS&NAIMER AD12

　　KRAUS&NAIMER C125

　　KRAUS&NAIMER C26

　　KRAUS&NAIMER C26L

　　KRAUS&NAIMER C26M

　　KRAUS&NAIMER C26X

　　KRAUS&NAIMER C315

　　M+S HYDRAULIC MLHP 25參數介紹

　　參數：

　　最大排量 397 cm /rev

　　最大 速度， 970 RPM

　　最大扭矩， cont.: 61daNm int.: 69 daNm

　　最大輸出， 16 kW

　　最大 壓力下降， cont.:175bar int.: 200 bar

　　最大 油流量， 75 lpm

　　最小 速度， 10 RPM

　　允許的軸負載， P =500 daN

　　壓力液 礦物基HLP(DIN 51524)或HM(ISO 6743/4)

　　溫度范圍， -40÷140 C

　　最佳粘度范圍， 20÷75 mm /s

　　過濾 ISO代碼20/16(最小推薦流體過濾25微米)

　　應用：

　　輸送機

　　機器人和機械手的進給機構

　　金屬加工機器

　　紡織機械

　　農業機械

　　食品工業

　　采礦機械等 　　選項：

　　型號 - 滑閥，滾動齒輪轉子

　　減摩圓錐軸承

　　法蘭安裝

　　軸 - 直，花鍵和錐形

　　公制和BSPP端口

　　其他特色

　　M+S HYDRAULIC型號示例：

　　M+S HYDRAULIC MP 315

　　M+S HYDRAULIC MP 400

　　M+S HYDRAULIC MP 500

　　M+S HYDRAULIC MP 630

　　M+S HYDRAULIC PL 50

　　M+S HYDRAULIC PL 80

　　M+S HYDRAULIC PL 100

　　M+S HYDRAULIC PL 125

　　M+S HYDRAULIC PL 160

　　KF 6/400 H20B N0A 9VP1 / 197

　　用料

　　外殼材料球墨鑄鐵EN-GJS 400

　　端蓋材料球墨鑄鐵EN-GJS 400

　　法蘭蓋材料球墨鑄鐵EN-GJS 400

　　齒輪鋼，表面硬化處理

　　密封件NBR

　　徑向軸密封圈

　　軸承多層滑動軸承P10

　　產品資料

　　幾何輸送量405.00cm³/ r

　　左旋轉方向(軸端視圖)

　　安裝類型法蘭KF 6 / ...

　　前軸承是

　　管道連接法蘭連接KF 6 / ...-DN 100

　　圓柱軸端ø38mm

　　集成閥號

　　針對空氣含量增加的液體的噪聲進行了優化的版本

　　任何安裝位置

　　具體日期

　　工作壓力(吸入側)-0.4 ... + 1 bar

　　最高工作壓力(壓力側)25 bar

　　(取決于粘度，速度和驅動力)

　　工作溫度-20°C ... + 90°C

　　環境溫度-20°C ... + 60°C

　　最小粘度12mm²/ s

　　最大粘度取決于抽吸條件，速度和

　　驅動功率

　　轉速范圍200 ... 2000 rpm

　　(取決于壓力，粘度和驅動力)

　　我們KRACHT是一家中型家族企業，是一家全球性公司，在德國Werdohl總部擁有250名員工，在匈牙利布達佩斯設有80名員工。

　　作為輸送泵，液壓馬達，高壓齒輪泵，閥門，泵單元，齒輪流量計和電子產品的制造商，我們非常重視質量并滿足我們所有客戶的要求。

　　您正在尋找的是標準解決方案還是特殊解決方案。我們是您液壓技術方面稱職的業務伙伴，請致電我司。

　　德國KRACHT公司，成立于1911年，有著100年歷史的中等規模家族企業，業務遍及全球各地。積極進取就是我們的驅動力，我們KRACHT家族企業是在全球范圍內運作的中小型企業，共有員工310名，總部位于德國Werdohl，另有85名員工在匈牙利的布達佩斯工作。近十年來，公司的經營一直由Zahn家族掌管，公司的執行股東為Peter Zahn及其兒子 Heiko Zahn。作為富有創(chuàng )意的輸送泵、流量計、高壓齒輪泵、齒輪馬達、各種閥等等產品的開發商、設計工程師和制造商，我們將質量視作為我們的生命線，并由此滿足全球用戶的需求和愿望。歷史，傳統與創(chuàng )新相結合，自1911年創(chuàng )建到如今的KRACHT有限公司。近100年來，我們的工程師們致力于推動創(chuàng )新和參與技術革新。一代代專業知識豐富的精英，積極進取，協同工作，這正是我們成功的秘訣。質量管理，符合標準的質量，對我們而言，質量是每項工作任務的不可或缺的組成部分。我們的不斷追求，是從一開始就地開展工作并超額滿足我們客戶的要求。為了全面滿足要求，我們通過了DIN EN ISO 9001 和 DIN EN ISO 14001認證，并在整個企業內貫徹執行。

　　歷史

　　傳統與創(chuàng )新相遇

　　KRACHT GmbH開展業務已有近100年的歷史。我們的工程師在100年來一直推動創(chuàng )新，并影響了技術革命。

　　代代相傳的專業知識，對運動和對公司價值觀的認同的熱情：這代表了我們的員工和我們的成功。

　　產品范圍

　　液壓閥：壓力控制閥

　　液壓閥：比例閥

　　標準液壓齒輪泵

　　流速測量傳感器(液壓)

　　液壓閥：限壓閥

　　微型液壓減壓閥

　　微型液壓止回閥

　　高速微量點膠閥

　　流量計

　　微型液壓缸

　　微型液壓：泵，固定排量

　　微型液壓：泵，可變排量

　　微型液壓：泵，排量可調

　　微型液壓：徑向活塞微型泵

　　液壓泵：齒輪泵

　　液壓泵：分動齒輪泵

　　規格型號如下：

　　Kracht DBD 06

　　Kracht 　　DBD 10

　　Kracht 　　DBD 20

　　Kracht 　　SPV/SPVF等。

　　Kracht 　　齒輪電機

　　Kracht 　　馬達：KM1/5.5-KM1/22, KM1帶熱電閥(風機)

　　Kracht 　　KM1帶熱電閥與旋轉開關(風機)等。

　　Kracht 　　KF4RF1-D15

　　Kracht 　　KF4RF2-D15

　　Kracht 　　KF4RF7-D15

　　Kracht 　　VC0.025F1PS

　　Kracht 　　VCA0.04FFR1

　　Kracht 　　KF5RF1-D15

　　Kracht 　　KF5RF2-D15

　　Kracht 　　KF5RF7-D15

　　Kracht 　　VC0.04F1PS

　　Kracht 　　VCN0.04FFR1

　　Kracht 　　KF6RF1-D15

　　Kracht 　　KF6RF2-D15

　　Kracht 　　KF6RF7-D15

　　Kracht 　　VC0.1F1PS

　　Kracht 　　VCA0.1FER1

　　Kracht 　　KF8RF1-D15

　　Kracht 　　KF8RF2-D15

　　Kracht 　　KF8RF7-D15

　　Kracht 　　VC0.2F1PS

　　Kracht 　　VCA0.2FAR1

　　Kracht 　　KF10RF1-D15

　　Kracht 　　KF10RF2-D15

　　Kracht 　　KF10RF7-D15

　　Kracht 　　VC0.4F1PS

　　Kracht 　　VCA0.2FBR1

　　Kracht 　　KF12RF1-D15

　　Kracht 　　KF12RF2-D15

　　Kracht 　　KF12RF7-D15

　　Kracht 　　VC1F1PS

　　Kracht 　　VCN0.2FAR1

　　Kracht 　　KF16RF1-D15

　　Kracht 　　KF16RF2-D15

　　Kracht 　　KF16RF7-D15

　　Kracht 　　VC3F1PS

　　Kracht 　　VCA2FCR1

　　Kracht 　　KF20RF1-D15

　　Kracht 　　KF20RF2-D15

　　Kracht 　　KF20RF7-D15

　　Kracht 　　VC5F1PS

　　Kracht 　　VCA2FBR1

　　Kracht 　　KF25RF1-D15

　　Kracht 　　KF25RF2-D15

　　Kracht 　　KF25RF7-D15

　　Kracht 　　VC12F1PS

　　Kracht 　　VCA2FCP1

　　Kracht 　　KF32RF1-D15

　　Kracht 　　KF32RF2-D15

　　Kracht 　　KF32RF7-D15

　　Kracht 　　VC16F1PS

　　Kracht 　　VCA2FBP1

　　Kracht 　　KF40RF1-D15

　　Kracht 　　KF50RF2-D15

　　Kracht 　　KF50RF7-D15

　　Kracht 　　VC0.4F4PS

　　Kracht 　　VC5F4PS

　　Kracht 　　KF63RF1-D15

　　Kracht 　　KF63RF2-D15

　　Kracht 　　KF63RF7-D15

　　Kracht 　　VC1F4PS

　　Kracht 　　KF12 RF2 10.06 360PSI

　　Kracht 　　KF80RF1-D15

　　Kracht 　　KF80RF2-D15

　　Kracht 　　KF80RF7-D15

　　Kracht 　　VC3F4PS

　　Kracht 　　D-58791

　　Kracht 　　SPVF40A2F1H 20 S04

　　Kracht SX-150

　　Kracht 30376-6-6B

　　Kracht 153907

　　Kracht 30182-6-6B

　　Kracht 5GB1-1602-028265

　　Kracht RWL24W9-230

　　Kracht 3564K024B CS 30/1 66:1

　　Kracht UES60S-15A

　　Kracht PI 22025 DN SMX 6/EPDM/K197

　　Kracht PI 72025 DN SMX VST 6/EPDM/K197

　　Kracht PI 72006 DN SMX VST 6 EPDM K197

　　Kracht PI 75010 DN SMX 25 EPDM/K197

　　Kracht TN00664548

　　Kracht FC-360H 18KT4E20H2BXCDXXSXXXXAXBX

　　Kracht KF25RF7-D15

　　Kracht KF25LF1

　　Kracht KF25LF1-D15

　　Kracht KF25LF2

　　Kracht KF25LF2-D15

　　Kracht KF25RF1

　　Kracht KF25RF1-D15

　　Kracht KF25RF2

　　Kracht KF25RF2-D15

　　Kracht KF25RF3

　　Kracht KF25RF3-D15

　　Kracht KF25RF5

　　Kracht KF25RF5-D15

　　Kracht KF25RF7

　　Kracht KF25RG1

　　Kracht KF25LG1
