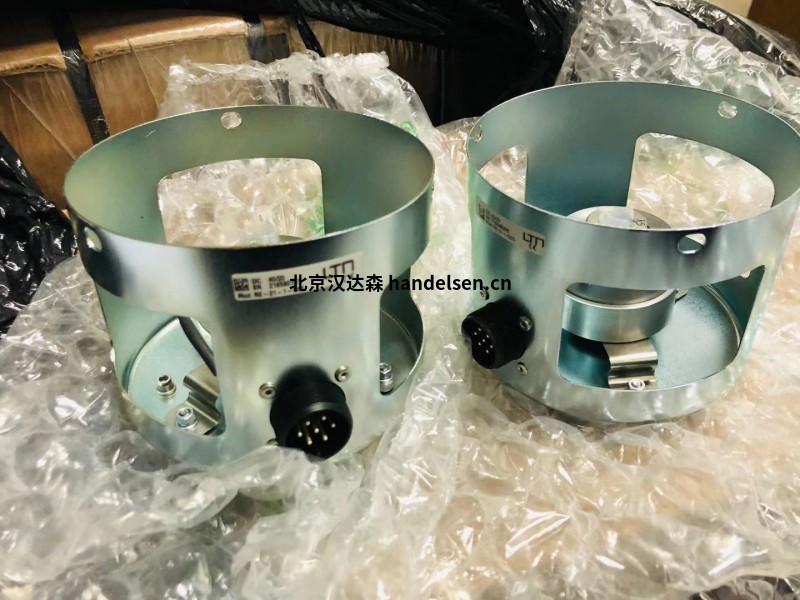

LTN 旋轉變壓器R71SSRE211A01-021-07AX

常見型號

編碼器    G24SCPPBI-0250-923-24YX

編碼器    G58SSCDBI-5000-521-24

編碼器    G58TSLDBI-2048-551-15

編碼器    G71DSPPIN-0256-141-24HX

編碼器    G71SSKSBI-1000-120-24

編碼器    G71SSPPBI-2000-120-24

旋轉變壓器    R58WVRE151B24-031-07CX

旋轉變壓器    R58WORE151B24-031-07DX

旋轉變壓器    R71SSRE211A01-021-07AX

旋轉變壓器    R71SS00MS21D4-021-07DX

旋轉變壓器    RE-15-1-A14

旋轉變壓器    RE-15-1-A15

旋轉變壓器    RE-15-1-B24

旋轉變壓器    RE-15-3-A14

旋轉變壓器    RE-15-3-V35

旋轉變壓器    RE-21-1-A01

旋轉變壓器    RE-21-1-A05

旋轉變壓器    RE-21-1-A06

旋轉變壓器    RE-21-1-V02

旋轉變壓器    RE-21-1-V35

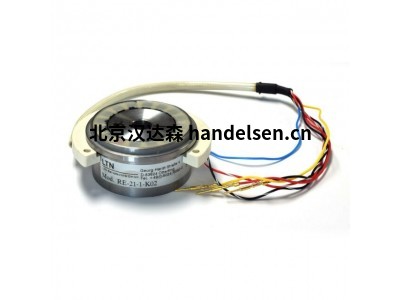

LTN  旋轉變壓器是機電設備的重要組成部分-滑環部分



旋轉變壓器是機電設備的重要組成部分



在許多應用中，旋轉變壓器用于電機的精確控制。 即使在的環境條件下（例如在采礦業甚至在國際空間站ISS上），我們的旋轉變壓器也能夠無磨損無故障安全運行。



旋轉變壓器的使用

旋轉變壓器是除光學旋轉編碼器之外，的位移和角度傳感器。它可以將將旋轉系統的角位置量，轉換為兩個絕對和的電壓信號。這樣，角位置量可以唯一和采用絕對值式方式表示。今天的旋轉變壓器解決方案，通常是無刷結構；轉子的信息通過感應線圈傳遞。與旋轉或增量編碼器不同，旋轉變壓器在一圈內提供的是絕對信號，因此通電后不需要校準。



旋轉變壓器多用于控制技術，例如伺服電機驅動器，定位驅動器和集成控制電機的設備。對于這類系統來說，系統的穩健性和可靠性至關重要。我們的無刷旋轉變壓器無磨損運行，即使在的環境條件（例如極端溫度）下也是安全可靠的。



此外，我們也可提供模擬信號數字轉換電路。例如，可以將旋轉變壓器模擬信號轉為旋轉編碼器輸出信號。



在下面許多應用中，旋轉變壓器被用于精確控制傳感器。



紡織機械

采礦機械

伺服電機

工業機器人

混合動力驅動或汽車工業

免維護系統

超低溫環境

輻射應用





LTN  旋轉變壓器是機電設備的重要組成部分-滑環部分



類型 RE-15-1-A15 RE-15-3-D04 RE-15-4-D04 RE-15-1-K01

極對 1 3 4 1

轉化率 0,5 ±10% 0,5 ±10% 0,5 ±10% 0,5 ±10%

輸入電流 在7 V和5 kHz時為58 mA 在7 V和4 kHz時為50 mA 7 V和4 kHz時20 mA 5 V和1 kHz時48 mA

相移 7 V和5 kHz時為8°±3° 7 V和4 kHz時15°±3° 7 V和4 kHz時為8°±3° 5 V和1 kHz時為26°±3°

準確性 ±10'（根據要求±6'） ± 5' ± 7' ± 10'

空電壓 ≤30毫伏 ≤30毫伏 ≤30毫伏 ≤30毫伏

工作溫度 -55°C ... + 155°C

（-67°F ... + 311°F） -55°C ... + 155°C

（-67°F ... + 311°F） -55°C ... + 155°C

（-67°F ... + 311°F） -55°C ... + 155°C

（-67°F ... + 311°F）

容許速度 ≤20,000 min -1 ≤20,000 min -1 ≤20,000 min -1 ≤20,000 min -1

休克 1.000 m / s 2 持續11 ms 1.000 m / s 2 持續11 ms 1.000 m / s 2 持續11 ms 1.000 m / s 2 持續11 ms

振動 ≤500 m / s 2 在...上10 ... 500 Hz ≤500 m / s 2 在...上10 ... 500 Hz ≤500 m / s 2 在...上10 ... 500 Hz ≤500 m / s 2 在...上10 ... 500 Hz

耐火鍋外殼/繞組 ≤500 V AC 在50 Hz和3 s ≤500 V AC 在50 Hz和3 s ≤500 V AC 在50 Hz和3 s ≤500 V AC 在50 Hz和3 s

高壓繞組/繞組 ≤250 V AC 在50 Hz和3 s ≤250 V AC 在50 Hz和3 s ≤250 V AC 在50 Hz和3 s ≤250 V AC 在50 Hz和3 s

轉子/定子 完全浸漬 完全浸漬 完全浸漬 完全浸漬

類型RE-10極對1轉化率0,5 ±10%輸入電流65 V在7 V＆5 kHz相移7 V和5 kHz時為9°±3°準確性± 15'空電壓≤30毫伏工作溫度-55°C ... + 155°C

（-67°F ... + 311°F）容許速度≤20,000 min -1休克1.000 m / s 2 持續11 ms振動≤500 m / s 2 在...上10 ... 500 Hz耐火鍋外殼/繞組≤500 V AC在50 Hz和1 s高壓繞組/繞組 ≤250 V AC 在50 Hz和1 s轉子/定子完全浸漬
