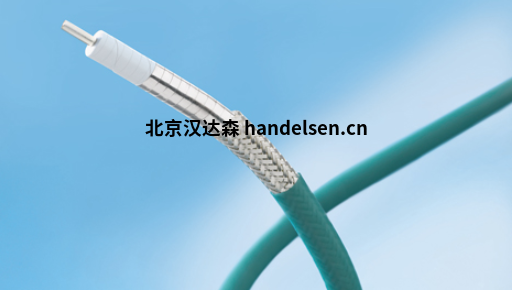

Axon同軸電纜FFR010 StR 1型號簡介

導線直徑:4.59mm，面積:10平方毫米，絕緣的金屬絲直徑:6.50mm，防護罩上方直徑:7.10mm，總體外直徑:9.10mm，重量:170g/m

Axon同軸電纜FFR010 StR 1型號簡介
同軸電纜的使用擴展到了信號必須具有最小失真和衰減或消除外部干擾起主要作用的所有應用。
同軸電纜的使用有助于防止由雙股電線產生的許多問題：同軸電纜的雙導體結構（中心導體和屏蔽層）被電介質隔開，可以防止外界干擾的產生，同時也避免了雙絞線的損耗。 電磁波。
不同類型的同軸電纜由所用材料（導體和電介質），外徑，特性阻抗，電容，衰減和頻率范圍確定。
使用最廣泛的同軸電纜是根據美國規范MIL-DTL-17，RG（射頻管理）參考和法國規范NF-C 93550，KX所定義的同軸電纜。

對于小型，柔性，高性能同軸電纜，AXON'已獲得CELLOFLON®（多孔PTFE）的專利。 這種材料孔隙率為80％，密度為0.42，介電常數為1.18（固體PTFE：密度= 2.2-介電常數= 2.1）。CELLOFLON®的使用有助于制造具有更好電氣特性的更輕，更小，更柔韌的電纜。 介電常數越低，損耗越小，截止頻率和傳播速度越高。
說明
•導體：
-鍍銀銅包軟鋼，
-鍍銀銅包硬鋼，
-鍍銀銅。
•電介質：擠出的PTFE。
•傳播速度：69％。
•屏幕：
-鍍銀銅。
•護套：
-淺棕色或白色擠壓FEP。

AXON品牌簡介：
AXON設計生產了50年的特制復合電纜。公司集生產導體(鍍銀銅、鍍錫銅、鍍鎳銅等)、組裝、捆扎、防護層、外殼于一體。依用途而定，AXON采用含氟絕緣材料(PTFE、ETFE、PFA)、聚氨酯、硅酮。該公司還開發符合定制設計要求的絕緣材料。耐輻射、耐油、耐彈性、耐高溫是公司所能應對的挑戰。

AXON主要產品
Axon Kabel電纜組裝設備
Axon Kabel復合電纜
Axon Kabel連接器
Axon Kabel一體化系統
Axon Kabel電纜
Axon Kabel同軸電纜
Axon Kabel扁平電纜
Axon Kabel電磁干擾保護
Axon Kabel管帶
Axon Kabel機電一體化產品：機電一體化、工藝組裝
Axon Kabel彈性元件

1 Axon數據線線纜AMB系列簡介：Axon的電纜設計和制造了符合MIL-STD-1553標準的數據傳輸系統中使用的所有組件。這是用于航空，航天和軍事應用的戰略機載系統的對話協議。這些可靠的傳輸網絡(luò )可提供高度的數據安全性，信號完整性，重量和空間節省，并可對連接到總線的所有設備進行快速診斷。
Axon數據線線纜AMB系列型號：
Axon數據線線纜TWINAX BUS 10：A結構,0Hz時傳輸阻抗值30m?/m，1Hz時傳輸阻抗值40m?/m，10Hz時傳輸阻抗值100m?/m，30Hz時傳輸阻抗值200m?/m
Axon數據線線纜TWINAX BUS 20：A結構,0Hz時傳輸阻抗值45m?/m，1Hz時傳輸阻抗值45m?/m，10Hz時傳輸阻抗值45m?/m，30Hz時傳輸阻抗值100m?/m
Axon數據線線纜TWINAX BUS 21：B結構,0Hz時傳輸阻抗值15m?/m，1Hz時傳輸阻抗值5m?/m，10Hz時傳輸阻抗值5m?/m，30Hz時傳輸阻抗值10m?/m
Axon數據線線纜TWINAX BUS 22：C結構,0Hz時傳輸阻抗值15m?/m，1Hz時傳輸阻抗值0.025m?/m，10Hz時傳輸阻抗值0.025m?/m，30Hz時傳輸阻抗值0.1m?/m
Axon數據線線纜TWINAX BUS 40：A結構,0Hz時傳輸阻抗值30m?/m，1Hz時傳輸阻抗值40m?/m，10Hz時傳輸阻抗值100m?/m，30Hz時傳輸阻抗值200m?/m

2 Axon柔性電源電纜FLEXFORCE®系列簡介：電纜適用于必須承受大電流的應用。FLEXFORCE®與特殊的AXON's化合物絕緣，不含鹵素或FEP材料，適用于最?lèi)毫拥沫h(huán)境。
應用領域：裝甲車、戰車、雷達系統汽車、機器人、船舶、遠程武器系統、汽車地鐵
Axon柔性電源電纜FLEXFORCE®系列型號：
Axon電源電纜FFR010：導線直徑:4.59mm，面積:10平方毫米，傳輸阻抗值:0.202Ω/100m，最大值電流:120（A在30°C時），外部直徑:6.5mm，重量：110g/m
Axon電源電纜FFR016：導線直徑:6.15mm，面積:16平方毫米，傳輸阻抗值:0.119Ω/100m，最大值電流:160（A在30°C時），外部直徑:8.4mm，重量：190g/m
Axon電源電纜FFR025：導線直徑:7.25mm，面積:25平方毫米，傳輸阻抗值:0.077Ω/100m，最大值電流:210（A在30°C時），外部直徑:9.8mm，重量：280g/m
Axon電源電纜FFR035：導線直徑:8.68mm，面積:35平方毫米，傳輸阻抗值:0.054Ω/100m，最大值電流:265（A在30°C時），外部直徑:11.5mm，重量：390g/m
Axon電源電纜FFR050：導線直徑:10.15mm，面積:50平方毫米，傳輸阻抗值:0.040Ω/100m，最大值電流:330（A在30°C時），外部直徑:13mm，重量：520g/m

3 Axon同軸電纜CELLOFLON®系列簡介：對于小型，柔性，高性能同軸電纜，AXON'已獲得CELLOFLON®（多孔PTFE）的專利。 這種材料孔隙率為80％，密度為0.42，介電常數為1.18（固體PTFE：密度= 2.2-介電常數= 2.1）。CELLOFLON®的使用有助于制造具有更好電氣特性的更輕，更小，更柔韌的電纜。 介電常數越低，損耗越小，截止頻率和傳播速度越高。
Axon同軸電纜CELLOFLON®系列型號：
Axon同軸電纜FFR010 StR 1：導線直徑:4.59mm，面積:10平方毫米，絕緣的金屬絲直徑:6.50mm，防護罩上方直徑:7.10mm，總體外直徑:9.10mm，重量:170g/m
Axon同軸電纜FFR016 StR 1：導線直徑:6.15mm，面積:16平方毫米，絕緣的金屬絲直徑:8.40mm，防護罩上方直徑:9.10mm，總體外直徑:11.50mm，重量:290g/m

4 Axon扁平電纜AXOJUMPTM系列簡介：AXOJUMPTM標準扁平軟電纜專為板對板互連而設計，由扁平導體制成，該扁平導體用聚酯纖維或聚酰亞胺帶（0.30毫米至1.25毫米間距）絕緣。 AXON’已開發出多種定制設計的扁平柔性電纜，其中包括折疊，屏蔽，缺口，沖壓，切割和標記。AXON’是先進技術的電纜和互連解決方案的制造商，提供完整的扁平電纜和組件，FFC扁平軟電纜AXOJUMPTM，FFC-扁平軟電纜：AXOJUMPTM

北京漢達森德國本土采購，拼箱發貨報關，德國技術，終身售后服務，貨期保證，價格公道，歡迎垂詢!如需更多信息歡迎垂詢漢達森品牌專員吳亞男。
