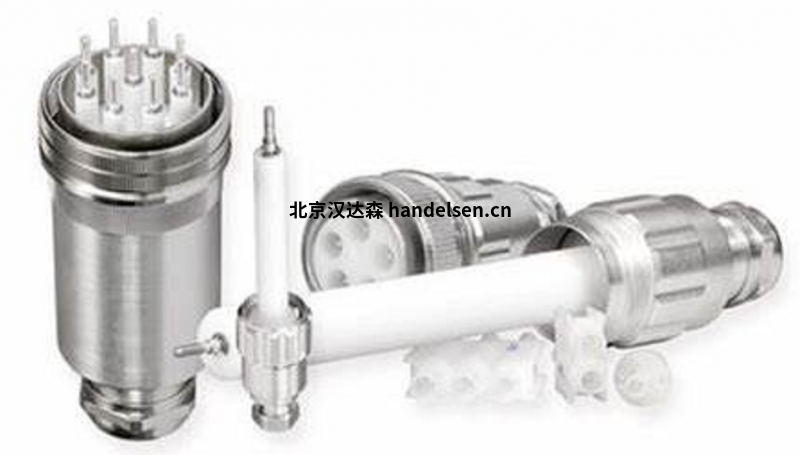

德國GES高壓連接器選型訂購參考



GES是精密工業和科學應用的高壓連接器的專業制造商。 該公司提供各種HV連接器配置，工作電壓高達100 kV DC。 除了各種各樣的高壓插頭和插座外，GES還為客戶定制的解決方案，修改和調整提供了豐富的專業知識。



高壓工程領域的工程學是一門沒有容錯的非常規學科。 它需要無條件的經驗和有關高壓電位下元件特殊物理特性的知識。





產品特點



?工作電壓：10 - 40 kV DC



?測試電壓：15 - 60 kV DC



?標稱電流：30 A.



?無源電阻：300μΩ



?波蘭人：1



?連接方法：焊接或擰緊



?連接橫截面：2.5mm²



?保護等級：IP 50



?可折疊性：UL94 V-0或HB



訂購貨號：



7200101 KS110/5-8 PTFE 插頭，電纜安裝 夾緊范圍，用于電纜直徑 5 - 8毫米



7200102 KS110/7-11 PTFE 插頭，電纜安裝 夾緊范圍，用于電纜直徑 7 - 11毫米



7200103 KS110/10-14 PTFE 插頭，電纜安裝 夾緊范圍，用于電纜直徑 11 - 14毫米



7200105 KS110/M20 PTFE插頭，電纜安裝with adaptor M20x1.5 for external cable gland



7200107 GB110 PTFE 插座，面板安裝



7200108 GB110/O PTFE插座，面板安裝 油密版



7200151 KS115/5-8 PTFE插頭，電纜安裝 夾緊范圍，用于電纜直徑5 - 8毫米



7200152 KS115/7-11 PTFE插頭，電纜安裝 夾緊范圍，用于電纜直徑7 - 11毫米



7200153 KS115/10-14 PTFE插頭，電纜安裝 夾緊范圍，用于電纜直徑11 - 14毫米



7200155 KS115/M20 PTFE插頭，電纜安裝with adaptor M20x1.5 for external cable gland



7200157 GB115 PTFE插座，面板安裝



7200158 GB115/O PTFE插座，面板安裝 油密版



7200201 KS120/5-8 PTFE 插頭，電纜安裝 夾緊范圍，用于電纜直徑5 - 8毫米



7200202 KS120/7-11 PTFE插頭，電纜安裝 夾緊范圍，用于電纜直徑7 - 11毫米



7200203 KS120/10-14 PTFE 插頭，電纜安裝 夾緊范圍，用于電纜直徑11 - 14毫米



7200205 KS120/M20 PTFE 插頭，電纜安裝 with adaptor M20x1.5 for external cable gland



7200207 GB120 PTFE插座，面板安裝



7200208 GB120/O PTFE插座，面板安裝



7201001 KS 1100/5-8 PTFE 插頭，電纜安裝 夾緊范圍，用于電纜直徑5 - 8毫米



7201002 KS1100/7-11 PTFE插頭，電纜安裝 夾緊范圍，用于電纜直徑7 - 11毫米



7201003 KS1100/10-14 PTFE 插頭，電纜安裝 夾緊范圍，用于電纜直徑11 - 14毫米



7201005 KS1100/M20 PTFE 插頭，電纜安裝 with adaptor M20x1.5 for external cable gland 7201007 GB1100 PTFE插座，面板安裝



7201008 GB1100/O PTFE 插座，面板安裝





可靠的HV解決方案通常不是電氣工程常用設計的一部分，因為超過1000伏特限制的世界遵循不同的規則。 在高壓下，絕緣體可能成為導體，并且可能發生電弧放電，電暈，電暈，等離子或臭氧。 因此，即使是“簡單”組件（如插入式連接器）也至關重要，這對操作安全性和損害預防有很大幫助，這就是GES將產品政策重點放在以下方面的原因：







•不妥協的材料和工藝質量標準



•最佳電氣性能和應用安全性



•堅固的機械結構和使用壽命



更多信息請咨詢銷售代表高軻。
