Kendrion振動器的技術數據

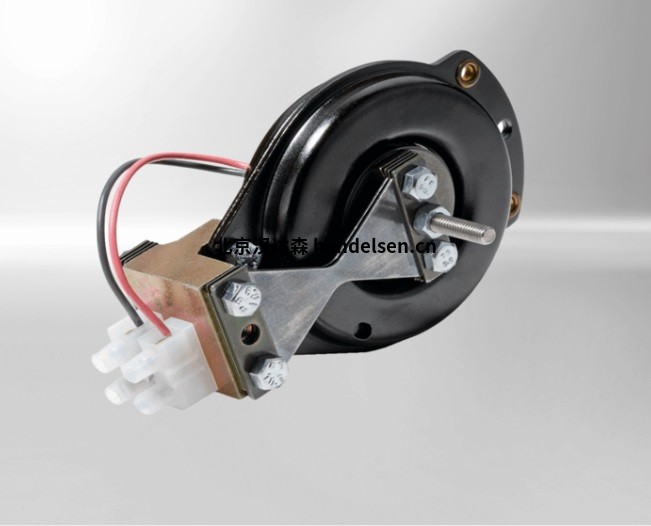

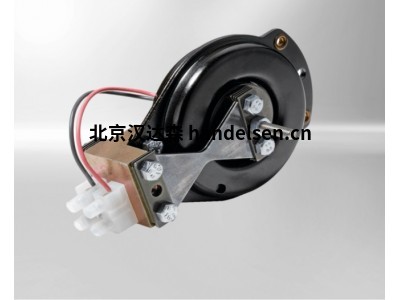

Kendrion弧形振動器的磁體由兩個環形殼組成，這些環形殼包圍著勵磁繞組。 它永久連接到設備基座。 電樞由兩個環形的永磁體組成，兩個永磁體的軸向相反。 它們被極板和固定在設備底座相對兩側的板簧包圍，系統由兩個永磁體偏置。 在靜止狀態下，電樞位于磁體的兩個環形磁極之間。 當在勵磁繞組上施加交流電壓時，電樞和磁體的不同磁極會(huì )相互吸引。 弧形電樞運動的頻率對應于交流電壓的頻率弧形振動器可以用作振動驅動器，并且在電樞軸上安裝有額外的重量，可以用作振動器。 集成的永磁體在關閉時具有制動作用，從而防止了混響。

技術數據

所有數據適用于50 Hz的工作頻率。如果外殼安裝的質量較大，則該值有效。應避免超過150 g的額外重量，否則會(huì )超過最大允許循環行程。

配件

•插入式連接器

•額外重量

• 控制

型號示例：

Kendrion  OAB513002

Kendrion OAB513003

Kendrion在線振動器OMW

具有激勵繞組的在線振動器的磁體固定在基座上。 電樞板安裝在上方，電樞面之間由氣隙隔開，并與磁體的磁極面平行。

電樞板和基座通過以一定角度安裝的板簧連接。 電樞和磁體之間存在拉力。 當將交流電壓施加到勵磁繞組時，電磁交變場的作用力會(huì )疊加在永磁體的作用力上。

合力的頻率對應于施加的交流電壓的頻率，該交流電壓使電樞以相同的節奏運動。 由于以一定角度安裝的板簧，電樞板執行了弧形的振動運動。 在線振動器可在驅動電壓和控制的使用范圍內無限調節。

技術數據

所有數據適用于50 Hz的工作頻率。如果基座安裝到相對較大的質量，則沖程周期的值對于指定的負載重量有效。 該設備可用于裝載0.1至17 kg的重量。 對于更高的負載重量，可以并行或串聯操作多個設備。

OMW516001 OMW516002 OMW516003 OMW516004

Kendrion振動器的技術數據
