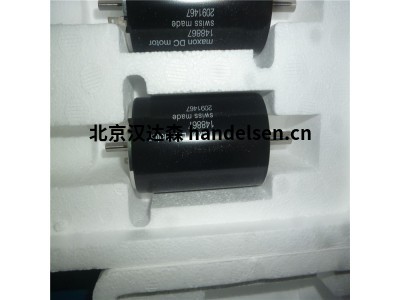

maxon空芯杯繞組直流電機

maxon為諸多領域提供了具有價格競爭力的創(chuàng )新解決方案，如工業自動化、醫療技術、安全技術、儀器儀表、通訊技術、日用消費等領域 [3]  。

maxon主要產品： [3]

1、空芯杯繞組直流電機和帶鐵芯的盤式電機

2、行星齒輪箱，正齒輪箱和特殊齒輪箱

3、傳感器(編碼器，DC測速機，旋變)

4、伺服放大器，運動控制器

5、高科技CIM和MIM組件

6、客戶定制解決方案

我們的微電機驅動一切精密運動。 始于1961年。maxon致力于研發并生產性能強大的電動驅動器。 我們的DC電機品質領先全球。 符合工程師們毫不妥協的理念，因而被廣泛應用在各種高要求應用場合。 例如美國國家航空航天局火星探測車的驅動力來源就是maxon電機。 此外，還可用在胰島素泵和外科手持器械中。 仿真機器人或精密工業設備中也可以找到maxon電機的身影。 甚至是紋身機、客機、相機鏡頭、賽車和心臟泵中。50多年來，我們一直致力于根據客戶需要提供個性化解決方案、不斷提高品質并堅持創(chuàng )新。 我們的模塊化系統產品不斷擴展，其中包括：

有刷和無刷直流電機

無刷盤式電機

行星齒輪箱

正齒輪箱

特殊齒輪箱

傳感器

伺服放大器、位置控制器

高科技CIM和MIM組件

客戶定制驅動方案

一、maxon motor有刷DC電機

1.MOXON MOTOR RE系列

直徑6 – 65毫米，0.3 – 250瓦。maxon RE電機的效率 > 90 %，并且配備有高性能磁鐵（稀土）。效率超過90%的高效節能型DC電機。

產品編號

maxon motor 118382  RE 10 Ø 10 mm, 稀有金屬電刷, 0.75 Watt     10 mm  0.75 W  2.4 V    13000 rpm  0.757 mNm

maxon motor 118383  RE 10 Ø 10 mm, 稀有金屬電刷, 0.75 Watt     10 mm  0.75 W  3 V 11100 rpm  0.789 mNm

maxon motor 118384  RE 10 Ø 10 mm, 稀有金屬電刷, 0.75 Watt     10 mm  0.75 W  3.6 V    9930 rpm    0.784 mNm

maxon motor 118385  RE 10 Ø 10 mm, 稀有金屬電刷, 0.75 Watt     10 mm  0.75 W  4.5 V    11300 rpm  0.787 mNm

2.MAXON MOTOR A-max系列

直徑12 – 32mm。 0.5 – 20W。maxon A-max電機采用高效空芯杯轉子和鋁鎳鈷磁鋼。
       產品編號

maxon motor 108828  A-max 22 Ø22 mm, 石墨電刷, 6 Watt, 帶引線     22 mm  6 W      15 V     10100 rpm  6.93 mNm

maxon motor 110041  A-max 16 Ø16 mm，稀有金屬電刷CLL，2瓦特，帶端子   16 mm  2 W      1.5 V    10800 rpm  0.712 mNm

maxon motor 110042  A-max 16 Ø16 mm，稀有金屬電刷CLL，2瓦特，帶端子   16 mm  2 W      3 V 12300 rpm  1.3 mNm

maxon motor 110043  A-max 16 Ø16 mm，稀有金屬電刷CLL，2瓦特，帶端子   16 mm  2 W      6 V 10100 rpm  2.22 mNm

3.MAXON MOTOT DCX系列

可配置直徑在6 – 35mm的規格。 可選擇稀有金屬/石墨電刷、滑動軸承/燒結軸承等各種選項。

頂級功率密度、高效率、運轉平穩并可進行在線配置。

maxon motorDCX 6 M Ø6 mm，稀有金屬電刷，滾珠軸承   6 mm   0.3 W   1.5 V    17200 rpm  0.309 mNm

maxon motorDCX 6 M Ø6 mm，稀有金屬電刷，滾珠軸承   6 mm   0.3 W   3 V 17400 rpm  0.332 mNm

maxon motorDCX 6 M Ø6 mm，稀有金屬電刷，滾珠軸承   6 mm   0.3 W   4.5 V    17400 rpm  0.326 mNm

maxon motorDCX 6 M Ø6 mm，稀有金屬電刷，滾珠軸承   6 mm   0.3 W   6 V 17400 rpm  0.325 mNm

maxon motorDCX 6 M Ø6 mm，稀有金屬電刷，燒結軸承   6 mm   0.3 W   1.5 V    17500 rpm  0.311 mNm

maxon motorDCX 6 M Ø6 mm，稀有金屬電刷，燒結軸承   6 mm   0.3 W   3 V 17600 rpm  0.335 mNm

4.RE-max系列

直徑13 – 29毫米。0.75 – 22瓦。maxon RE-max電機采用釹磁鋼，可達到極高的功率。DC電機系列具有最高的性?xún)r(jià)比。

5.MAXON MOTOR DC-max系列

您可以配置直徑16 mm和 22 mm的電機?？梢栽谑娝⒑拖∮薪饘匐娝?、燒結軸承和滾珠軸承以及多種不同元件之間自由選擇。

maxon motor DC-max 16 S Ø16 mm，稀有金屬電刷 CLL，滾珠軸承 16 mm  2 W      6 V 7890 rpm    4.04 mNm

maxon motor DC-max 16 S Ø16 mm，稀有金屬電刷 CLL，滾珠軸承 16 mm  2 W      12 V     7550 rpm    3.91 mNm

maxon motor DC-max 22 S Ø22 mm，稀有金屬電刷CLL， 滾珠軸承      22 mm  5 W      6 V 5490 rpm    8.55 mNm

maxon motor DC-max 22 S Ø22 mm，稀有金屬電刷CLL， 滾珠軸承      22 mm  5 W      12 V     5890 rpm    10.3 mNm

maxon motor DC-max 26 S Ø26 mm，石墨電刷，        滾珠軸承  26 mm  22 W    48 V     8740 rpm    29.4 mNm

maxon motor DC-max 26 S Ø26 mm，石墨電刷，        滑動軸承  26 mm  22 W    24 V     8920 rpm    26.3 mNm

二、無刷DC電機

1.EC系列

直徑4 – 90毫米，1.2 – 400瓦。轉矩性能優異、功率高、轉速范圍大、使用壽命長。使用壽命極長的無刷DC電機。
 maxon motor 118888

2.EC-max系列

直徑16 – 40毫米，5 – 120瓦。

無刷式設計，適用于長時間運行，且性?xún)r(jià)比極高。成本優化的EC電機系列。

3.EC-4pole系列

直徑22 – 32mm，90 – 480W。4極強力電機擁有最優秀的體積和重量單位功率比。 使用壽命最長。

4.EC flat系列

薄型設計的無刷DC電機。

直徑9.2 – 90mm，0.2 – 260W。

性能優異，價格經濟。 盤式電機帶有霍爾傳感器和內置電子裝置。

5.EC-i系列

性能強勁的動力組件。無刷且價格經濟。直徑30 - 52 mm，功率30 - 180 W。如果需要極高的動態性能和轉矩，但安裝空間又有限，maxon EC-i 電機將是您的最佳選擇。

6.EC frameless flat

無框電機套件僅包括轉子和定子——無軸承、無電機軸。外徑僅為43至90 mm，極其緊湊。無框電機套件可實現高轉矩密度和節省空間的整合。

7.ECX SPEED系列

無刷ECX電機系列已經過優化，可達到極高的轉速（最高至120000 rpm）并可消毒滅菌達2000次。

行星齒輪箱即行星減速箱又叫齒輪箱、(Planetary Gearbox),其結構是多個行星齒輪圍繞一個太陽輪轉動的機構，也是將傳動速比降低，同時又將電機扭力成比例增大的機構。

三、齒輪箱

1.行星齒輪箱（GP）

maxon行星齒輪箱功率高，但占用的空間?。?/span> 轉矩可達120 Nm?？蓚鬏敇O高的轉矩。

2.GPX行星齒輪箱

maxon GPX齒輪箱運行時噪音低、間隙小。 適用于傳輸高轉矩和高轉速?？膳渲眯托行驱X輪箱，空間要求極小，但能達到極高的轉矩。

3.絲杠軸齒輪箱（GP）

內置軸向軸承可承受高軸向負荷。 提供公制絲杠、滾珠絲杠以及梯形絲杠。配有行星齒輪箱的緊湊型絲杠軸傳動裝置，可實現線性運動。

4.正齒輪齒輪箱（GS）

maxon正齒輪齒輪箱運行噪音小，轉矩不超過2 Nm，便可達到極高的效率。

特點及應用:

特點：相比同類普通齒物理學箱，其具有傳遞平穩、承載力大、小的空間有大的傳動比，特別是壽命．若其齒輪是鋼件，壽命可達1000Y，體積小巧，外觀美觀．

行星齒輪箱圖片

行星齒輪箱圖片

應用：行星齒輪箱，應用非常廣泛，最初與電機配合，除了用于微型減速馬達，還用于遮陽行業辦公自動化,智能家居,生產自動化,醫療器械,金融機械,游戲機等領域．如自動窗簾，智能馬桶，升降系統，點鈔機，廣告燈箱等等行業．

市面上行星齒輪箱主要有直徑16MM,22MM,28MM.32MM,36MM,42MM,與馬達配合，其功能可以達到負載力矩：50KG 1-30W　負載轉速：3-2000RPM

噪音分析

行星齒輪箱是機械傳動中廣泛應用的重要部件，一對齒輪嚙合時，由于不可避免地存在著齒距、齒形等誤差，在運轉過程中會(huì )產生嚙合沖擊而發生與齒輪嚙合頻率相對應的噪聲，齒面之間由于相對滑動也發生摩擦噪聲。由于齒輪是齒輪箱傳動中的基礎零件，降低齒輪噪聲對控制齒輪箱噪聲十分必要。一般來說，齒輪系統噪聲發生的原因主要有以下幾個方面：

1.齒輪設計方面。 參數選擇不當，重合度過小，齒廓修形不當或沒有修形，齒輪箱結構不合理等。齒輪加工方面 基節誤差和齒形誤差過大，齒側間隙過大，表面粗糙度過大等。

2. 齒輪系及齒輪箱方面。裝配偏心，接觸精度低，軸的平行度差，軸，軸承、支承的剛度不足，軸承的回轉精度不高及間隙不當等。

3. 其他方面輸入扭矩。負載扭矩的波動，軸系的扭振，電動機及其它傳動副的平衡情況等。
maxon空芯杯繞組直流電機
