OWIS 電動定位系統 線性平臺

1.測量臺 MTM 60

電動測量臺 MTM 60 專為注重精度和特別緊湊的機械尺寸的應用而設計。XY 或 XYZ 裝配布置的組合也可以與這些線性工作臺一起使用，空間要求很小。

通過使用特殊的交叉滾柱導軌和0.5毫米節距的精密細牙螺紋主軸，可以實現良好的定位精度和幾微米的重復精度。

MTM 60 測量臺有兩種不同的限位開關型號 - 機械式或電子式。帶有霍爾效應限位開關的版本可實現參考點的高再現性。

行程范圍 10 毫米、20 毫米和 45 毫米

緊湊的設計

低翹曲鋁

低反射，黑色陽極氧化

低背隙、研磨細牙螺紋主軸

預載精密交叉滾柱導軌

霍爾效應或機械限位開關

2相步進電機或帶編碼器的直流伺服電機



2.精密線性平臺 LTM 60

價格低廉的 LTM 60 直線工作臺適用于連續運行和安裝在機器中。

特殊的導軌可確保幾乎無滑粘的運行和高負載能力。絲杠和螺母的材料組合確保低磨損和長使用壽命。

所有鋁制部件都有優質的黑色陽極氧化保護層。

行程范圍 25 毫米、50 毫米、70 毫米、95 毫米和 145 毫米

適用于工業

低翹曲鋁

低反射，黑色陽極氧化

無間隙、研磨細牙螺紋主軸

帶有地面和耐腐蝕循環滾珠軸承導軌的滑塊

霍爾效應或機械限位開關



3.高精度線性平臺 LIMES 150

LIMES 150 線性表的特點是精度特別高，這在研究領域是特別需要的。由于集成的金屬蓋板及其連續運行的適用性，LIMES 系列的線性工作臺也可用于工業。

幾乎無間隙的導軌可確保最佳運行和高彈性。滾珠絲杠驅動已預加載，可確保高精度進給運動和較長的使用壽命。

高品質導軌和滾珠絲杠傳動裝置由集成金屬蓋保護。

所有鋁制部件都有優質的黑色陽極氧化保護層。

行程可達 300 毫米

低翹曲鋁

低反射，黑色陽極氧化

幾乎沒有背隙的滾珠絲杠驅動

帶有地面和耐腐蝕循環滾珠軸承導軌的滑塊

霍爾效應限位開關

帶金屬蓋

2 相步進電機或帶編碼器的直流電機



OWIS 電動定位系統 交叉平臺

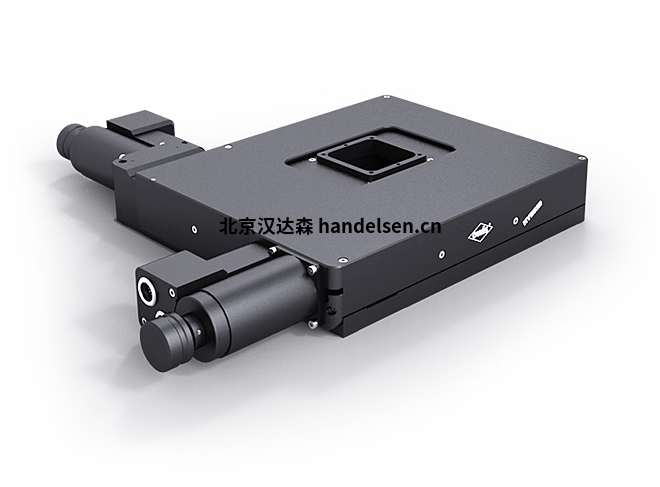

1.緊湊型高精度 XY 平臺 CROSS 50、CROSS 70

CROSS 系列交叉臺的特點是精度高和整體高度低。主要用于光學應用，它們具有方形孔徑。帶有安裝孔的插入板可用于不需要孔的應用。大間距導軌允許在 X 和 Y 方向上產生高傾斜力矩。

循環滾珠軸承導軌和滾珠絲杠驅動裝置已預加載。它們和作為附件提供的線性測量系統位于交叉臺內，在整個行程范圍內免受污染，即使在不利的環境條件下也能實現最精確的定位運動。

這導致了較長的使用壽命，即使在連續的工業操作中也是如此。

通過無限可調的限位開關，可以根據需要限制行程范圍。

交叉臺的底座和蓋子由低翹曲鋁制成，并具有優質的黑色陽極氧化保護層。



2.緊湊型精密 XY 平臺 PKTM 50、PKTM 70

PKTM 系列交叉臺的特點是整體高度低。十字臺有一個方形孔徑，主要用于光學應用。帶有安裝孔的插入板可用于不需要孔的應用。大間距導軌允許在 X 和 Y 方向上產生高傾斜力矩。

PKTM 系列的交叉表具有 LTM 精密線性表的精度等級，因此如果不需要 CROSS 系列的更高精度，則是一種廉價的替代品。

磨削的細牙螺紋主軸和循環滾珠軸承導軌位于交叉臺內部，在整個行程范圍內免受污染，即使在不利的環境條件下也能實現精確定位運動。絲杠和螺母的材料組合是低磨損的。這導致了較長的使用壽命，即使在連續的工業操作中也是如此。

通過無限可調的限位開關，可以根據需要限制行程范圍。

交叉臺的底座和蓋子由低翹曲鋁制成，并具有優質的黑色陽極氧化保護層。



OWIS 電動定位系統 執行器

帶非旋轉主軸的執行器 MMS 19

MMS 19 執行器提供高精度、均勻的運動，行程范圍可達 25 毫米，分辨率非常高。它們配備了一個尺寸最小、緊湊的非旋轉主軸，并通過 2 相步進電機或閉環直流伺服電機運行。

執行器可以使用 M9 x 0.5 螺紋輕松安裝，并提供日后電動手動定位器的選項。

高定位力意味著它可以以多種方式使用。

為確保無損工作，內置了兩個霍爾效應限位開關。

非旋轉主軸

行程可達 25 毫米

低翹曲鋁

低反射，黑色陽極氧化

霍爾效應或機械限位開關

OWIS 電動定位系統 控制系統

1.通用定位控制卡 PS 30

PS 30 是安裝在 PC 中的通用定位控制器。

它由一個 PCI 插卡和一個不帶 PCI 連接器的輸出級模塊組成，安裝在第二個插槽支架上（短 PCI 格式 106 x 168 毫米）。兩張卡通過帶狀電纜相互連接。

PS 30 功能強大，最多可以使用 2 相步進電機或有刷直流伺服電機操作三個軸。兩種電機類型的混合操作是可能的。

對于高精度定位任務，每個軸都可以使用增量編碼器或位置測量系統的附加輸入。

使用步進電機，可以在微步模式下保證平穩運行和高分辨率。通過軟件可以設置每完整步最多 256 個微步。

PS 30 通過 PC 進行操作和編程。許多輸入和輸出提供了與不同外圍設備進行通信的可能性，例如：TTL、模擬電平以及用于電機抱閘的兩個電源輸出。

PS 30 提供簡單的點對點定位，具有梯形或 S 形速度-時間曲線。



2.通用定位控制器 PS 35

PS 35 作為帶 LCD 的工作臺外殼中的通用定位控制器，最多可通過 2 相步進電機或有刷直流伺服電機操作三個軸。兩種電機類型的混合操作是可能的。顯示屏顯示軸狀態和每個軸的單位位置。每個都可以使用重置按鈕。

使用步進電機，可以在微步模式下保證平穩運行和高分辨率。通過軟件可以設置每完整步最多 256 個微步。

PS 35 通過 PC 進行操作和編程。許多輸入和輸出提供了與不同外圍設備進行通信的可能性，例如：TTL、模擬電平以及用于電機抱閘的兩個電源輸出。

PS 35 提供簡單的點對點定位，具有梯形或 S 形速度-時間曲線。

控件的交付范圍包括用于下載軟件包的訪問數據，其中包含我們經過驗證的軟件工具 OWISoft 3.0、C、C++、C#、LabView（從 V 8.2 起）和其他編程語言的驅動程序和 SDK （32/64 位）。這意味著可以方便地配置和操作 PS 35。

支持的操作系統：Windows XP、Windows Vista（32/64 位）、Windows 7（32/64 位）、Windows 8（32/64 位）、Windows 8.1（32/64 位）和 Windows 10（ 32 / 64 位）。
