德國PI Z向位移臺 L-306 緊湊型精密多軸組合

德國PI Z向位移臺 L-306 緊湊型精密多軸組合

華珺 QQ：3400717127   手機：13552869098 電話：010-64717020-123 傳真：010-84786709-666 郵件：sales22@handelsen.cn

德國PI (Physik Instrumente)簡介

PI集團全球共有六個生產點，四家位于德國，兩家位于海外，全球超過1000位員工，關鍵市場中有15家子公司，超過284項專利和專利申請，40多年的壓電陶瓷技術經驗

德國PI新產品

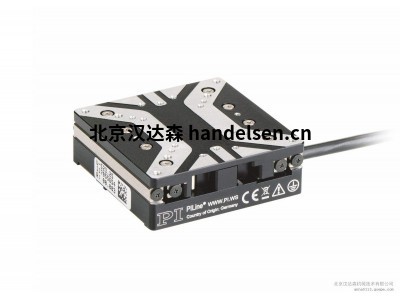

德國PI  L-306 緊湊型精密Z向位移臺-----緊湊型設計，多軸組合

產品描述：

1.     緊湊型設計：表面63毫米×63毫米

2.     步進電機和閉環直流電機

3.     可選配線性編碼器用于直接位置測量

4.     交叉滾柱導軌

5.     非接觸式參考和限位開關

緊湊型Z向位移臺，用途廣泛

帶皮帶驅動的折疊驅動，Z向位移臺結構緊湊?？砂惭b在帶M6 50 毫米 × 50 毫米連接間距的線性平臺上（如L-406）。

位置測量

1.     增量線性編碼器（可選配步進電機）

2.     非接觸式光學參考和限位開關

交叉滾柱導軌

對于交叉滾柱導軌，滾珠導軌中的滾珠的接觸點被淬火滾柱的線接觸取代。因此，它們的剛度明顯提高，需要的預載更小，這減少了摩擦并實現了更平滑的運行。交叉滾柱導軌還具有高導向精度和高負載能力的特征。力導向滾動體保持架防止保持架蠕變。

驅動器

1.     兩相步進電機或閉環直流電機

2.     空回補償型滾珠絲杠

增量編碼器用于高精度位置測量

非接觸式光學編碼器以極高的精度直接在平臺上測量位置。非線性效應、機械作用或彈性形變不會(huì )對測量造成影響。

應用領域

研究, 半導體技術, 光子, 自動化

電機類型 :兩相步進電機/直流電機

工作溫度范圍 : 5 到 40°C

濕度 : 20%至80%相對濕度，無凝結

材料 : 陽極氧化鋁、鋼

質量 : 0.6千克

移動質量 : 0.18千克

電纜長度 ： 0.5米

連接

1.     HD Sub-D 26針（公頭）（電機）

2.     HD Sub-D 26針（公頭）（電機和編碼器）

*推薦控制器：

1.     C-663·12單軸

2.     SMC Hydra（雙軸）

3.     帶C-663·12C885的C-885（多達20軸）

4.     ACS模塊化控制器

德國PI Z向位移臺 L-306 緊湊型精密多軸組合

訂購信息

新產品!

L-306·0111·00

緊湊型精密Z向位移臺，13毫米行程，20牛負載容量，步進電機 ，含3米成套電纜

L-306·0111·12

緊湊型精密Z向位移臺，13毫米行程，20牛負載容量，步進電機，帶A/B正交信號傳輸的線性編碼器，5納米傳感器分辨率 ，含3米成套電纜

L-306·.0131·12

緊湊型精密Z向位移臺，13毫米行程，20牛負載容量，直流電機，帶A/B正交信號傳輸的線性編碼器，50納米傳感器分辨率 ，含3米成套電纜

 德國PI Z向位移臺 L-306 緊湊型精密多軸組合

德國Physik Instrumente (PI) GmbH & Co.KG成立于1970年，一直致力于微米與納米定位技術的研發與制造。PI代表著技術性能，定位精度可達納米。PI可獲得的組件獨立于市場上，并提供超越現有技術水平的單獨解決方案。高度的靈活性為PI的客戶提供了顯著的競爭優勢。

Physik Instrumente提供了超越全球競爭的技術范圍和垂直生產范圍。然而，PI重要的關注是通過定位解決方案不斷地激勵客戶。今天，無論是在計量、顯微，生命科技，還是激光技術，精密加工技術；無論是半導體科技，數據存儲技術，還是光電子/光纖，天文等領域，PI的產品和技術正得到越來越廣泛的應用，也贏得了越來越廣泛的贊譽。

Physik Instrumente (PI)主要產品：

線性平臺和執行器

電動旋轉平臺和測角器

XY平臺

六足/平行運動

XYZ掃描儀

Z-/傾斜平臺，提示/傾斜鏡和有源光學

陶瓷部件

壓電陶瓷組件

壓電陶瓷執行器

控制器和驅動器

空氣軸承導向系統

主要型號：

E-709、E-609、E-753、E-610、E-621、E-625、E-500、E-725、N-216、N-111、N-310、U-264、N-422、P-601、P-602、P-603、P-604、C-867、E-871、E-861、E-755、C-663、C-885、C-843、C-884、C-863、LPS-45、LPS-23、LPS-24、M-664、M-664KCEP、P-887.91、P-882.11、P-882.31、-882.51、P-883.11、P-883.31 、P-883.51、P-885.11、P-885.31、P-885.51、P-885.91
