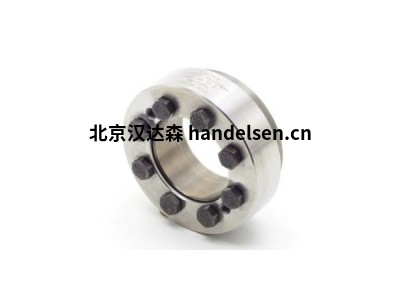

漢達森專業銷售TOLLOK聯軸器TLK系列

祁佳強 QQ：2850590582   手機：17744536447 電話：010-64714988-216 傳真：010-64714988-668 郵件：tk7@handelsen.cn

　　直徑范圍從 6 到 140 毫米

　　低表面壓力

　　TLK 111 自定心

　　第 11 頁 中間扭矩

　　直徑范圍從 14mm 到 65mm

　　受限橈骨

　　TLK130 自定心

　　第 13 頁 高扭矩
漢達森 祁佳強177*4453*6447

　　直徑從 3/4 到 4 英寸不等

　　直徑范圍從 20 到 220 毫米

　　快速安裝

　　出色的軸/輪垂直度

　　TLK131 自定心

　　第 13 頁 中到高扭矩

　　直徑從 3/4 到 4 英寸不等

　　直徑范圍從 20 到 220 毫米

　　低表面壓力

　　出色的軸/輪垂直度

　　TLK132/139 自定心

　　第 16/24 頁的扭矩

　　TLK 132：直徑從 3/4 到 8 英寸不等

　　TLK 132：直徑范圍從 20 到 220 毫米

　　TLK 139：直徑從 18 到 90 毫米

　　緊湊的空間

　　TLK133/134 自定心

　　第 16/19 頁的扭矩

　　TLK 133：直徑范圍從 3/4 到 8 英寸

　　TLK 133：直徑范圍從 20 到 220 毫米

　　TLK 134：直徑范圍從 14 到 50 毫米

　　緊湊的空間，TLK200的理想替代品

　　TLK 136 自定心

　　第 20 頁 高扭矩

　　高吸收彎矩的能力

　　直徑范圍從 100 毫米到 600 毫米

　　TLK138 自定心

　　第 22 頁 中低扭矩 漢達森 祁佳強177*4453*6447

　　TLK 138：直徑從 1/4 到 1 3/8 英寸不等

　　TLK 138：直徑 6 至 35 毫米

　　英制輪轂的絕佳解決方案

　　TLK200 不自動居中

　　第 25 頁的扭矩

　　直徑從 3/4 到 8 英寸不等

　　直徑范圍從 19 到 900 毫米

　　自釋放，緊湊的空間

　　TLK250/250L 低扭矩

　　第 28 頁 直徑范圍從 14 到 70 mm

　　TLK 250：不以自我為中心;自我釋放

　　TLK 250L：自定心

　　快速安裝

　　EA01

　　軸承軸向緊固和齒輪鎖緊

　　TLK 350 型號

　　EA03

　　薄板鎖緊

　　TLK 133 方法

　　帶緊固環

　　EA05

　　使用 TLK 200 鎖定集線器

　　帶特殊定心環

　　EA06

　　大輪子被特殊版本鎖定

　　TLK 400 型

　　EA04

　　使用特殊型號 TLK 700 鎖定制動盤

　　EA02

　　TLK 130 型號的鏈輪和鏈輪鎖定

　　外圈無裂紋

　　7

　　Rexnord®Tollok® 應用示例 Rexnord®Tollok® 鎖定組件

　　油

　　EA07

　　帶有特殊型號 TLK 133 的凸輪鎖

　　EA09 漢達森 祁佳強177*4453*6447

　　存在時使用多個鎖定組件

　　扭矩大

　　EA11

　　特殊型號 TLK 132

　　帶螺絲保護環

　　EA12

　　特殊型號 TLK 132

　　帶擋圈

　　特征

　　TOLLOK聯軸器輪轂H8軸向運動H8軸帶緊固環EA05-進口

　　•中高扭矩

　　•有限的輪轂直徑

　　• 安裝時間有限

　　• 極低的表面壓力

　　安裝

　　仔細清潔輪轂與軸的接觸面，

　　涂上一層輕油?；i

　　將其組裝到輪轂孔中，插入軸并擰緊

　　逐步并定期以交叉順序固定所有螺釘

　　達到如圖所示的擰緊扭矩Ms

　　評估表。

　　Mt和Fax值顯示在等級表中

　　僅在安裝油時有效。不要使用任何

　　含硫化鉬油，高壓

　　添加劑或油脂。上述物質顯著減少

　　摩擦系數。了解更多信息

　　安裝請參見第 58 頁。

　　拆卸

　　松開固定螺絲。插入螺絲

　　取下線并逐漸擰緊，

　　有規律地按照穿越的順序直到后錐

　　發表。

　　如果您想重復使用該組件，請同時潤滑

　　螺絲和螺紋。了解更多信息

　　有關拆卸信息，請參見第 58 頁。

　　公差、表面光潔度

　　通過機床獲得良好的表面光潔度就足夠了。

　　最大允許表面光潔度：

　　最大 Rt 16 µm (Ra 3 µm-Rz 13 µm)

　　最大允許公差：

　　h8軸

　　車輪 H8

　　軸向運動

　　TLK 110：在擰緊輪轂螺釘時，沒有軸向

　　相對于軸的運動。

　　DM集線器計算

　　輪轂中的壓力 Pn 可與內部壓力進行比較

　　厚實空心圓柱體上的壓力。
