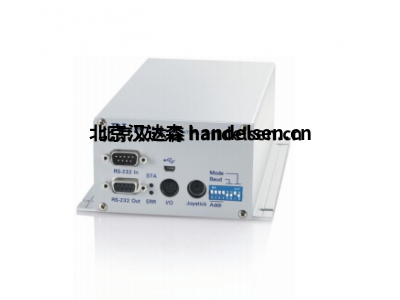

E-712 數字式壓電控制器

用于多達6軸的模塊化系統可實現最高精度



譚晶 QQ：2853369887   手機：18518172492 電話：010-64717020-116 傳真：010-84786709-666 郵件：sales9@handelsen.cn

7200504

§ 伺服更新率高達50千赫茲

§ 高度穩定的20位數模轉換器

§ 實時操作系統可實現極好的軌跡控制

§ 將校準數據從平臺ID芯片上自動載入， 實現控制器和機械部件的互換性

§ 靈活接口：TCP/IP、USB、RS- 232；可選配寬帶模擬輸入和輸出

§ 大量軟件包



數字線性化可實現最高精度

基于高階多項式的線性化算法將線性誤差減小至0.01 %以下。這通常比傳統控制器好10倍。

靈活的模擬輸入和實時PIO

4路可選模擬輸入的每一個可以?xún)煞N方式進行配置。作為控制輸入，施加的電壓與其中一個軸相鏈接，例如，用于目標值。外部傳感器輸入配置允許讀取附加傳感器信號，例如，用于自動聚焦?；蛘?，系統可配備一個32位快速PIO（并聯I/O）用于指令控制。PIO支持受限指令集，每秒鐘能夠處理運動所需的100,000個讀寫指令。

模塊化系統設計

PI為3軸和6軸操作提供預配置系統。此外，客戶可以完全按要求將系統組裝在一起。為此，可提供多種外殼、模塊和其他配件：

·         E-712.R1、E-712.R3：9.5英寸/19英寸底架，用于壓電電壓達135伏，3至6軸

·         E-712.R2、E-712.R4：19英寸/9.5英寸底架，用于壓電電壓達±250伏，3至6軸

·         E-712.R5: 通用外殼 19英寸4 HE，帶CPCI總線

·         E-712.M1、E-712.N1：數字處理器和接口模塊、TCP/IP、USB、RS-232接口

·         E-711.AL4P、E-711.AL41：高功率放大器模塊，4通道，8 瓦，-30 伏至+135伏

·         E-711.AM4、E-711.AM5、E-711.AM6：用于NEXLINE的放大器模塊，-250至+250伏

·         E-711.AM5A、E-711.AM5B：用于NEXLINE的放大器模塊，-250伏至+250伏，用于帶傳感器的驅動器

·         E-711.AN4、E-711.AN40：用于NEXACT的放大器模塊

·         E-711.C82：直流電機驅動器模塊，2軸

·         E-711.SA3、E-711.SA6：用于增量式傳感器的模塊

·         E-711.SS3：用于應變片傳感器的模塊

·         E-711.SC3H、E-711.SE3：用于電容式傳感器的模塊

·         E-711.0CT、E-711.0CT0、E-711.0ET、E-711.0ET0：數字式傳感器信號傳輸、電容式傳感器

·         E-711.0ATS：用于數字式傳感器信號傳輸的傳感器盒，用于帶BiSS接口的傳感器

·         E-711.IA4：模擬量接口模塊，4路輸入輸出

·         E-711.IP：PIO接口模塊用于快速數據交換

·         E-711.iS3、E-711.iS6：SPI接口模塊

·         E-711.SAP、E-711.SAH、E-711.SAN：傳感器信號分配器用于增量式傳感器

·         E-711.SAX、E-711.SAX1、E-711.SAX2、E-711.SAX5：數字式壓電控制器和傳感器信號分配器之間的電纜

快速周期運動和數據記錄

在以?huà)呙钁脼榈湫偷目焖僦芷谛赃\動期間，利用動態數字線性化(DDL)可將跟蹤精度提高三倍。集成的波形發生器可以保存和輸出周期運動軌跡。預配置的正弦和三角形波形用于幫助用戶定義曲線，但用戶也可自定義波形。數據記錄器的靈活配置可實現相應數據的記錄。

簡易系統連接

所有參數可通過軟件設置和檢查。發貨范圍內包含的PIMikroMove應用程序可實現簡易的啟動和系統配置。通過LabView驅動程序和DLL可實現與客戶軟件的連接。系統編程對于所有PI控制器都是一樣的 – 因而可實現各種不同控制器的組合控制，且不會(huì )有任何問題。

訂購信息



預配置控制器

E-712.3CD

模塊化數字式壓電式控制器，3軸，電容傳感器，TCP/IP、USB、RS-232、SPI接口用于通信



E-712.3CDA

模塊化數字式壓電式控制器，3軸，電容傳感器，模擬量輸入和輸出，TCP/IP、USB、RS-232、SPI接口用于通信



E-712.6CD

模塊化數字式壓電式控制器，6軸，電容傳感器，TCP/IP、USB、RS-232、SPI接口用于通信



E-712.6CDA

模塊化數字式壓電式控制器，6軸，電容傳感器，模擬量輸入和輸出，TCP/IP、USB、RS-232、SPI接口用于通信



外殼類型

E-712.R1

9.5英寸外殼，帶用于E-712模塊化數字式壓電控制器系統，壓電電壓達135伏，3至6軸 的電源適配器



E-712.R2

19英寸外殼，帶用于E-712模塊化數字式壓電控制器系統，壓電電壓達±250伏，3至6軸 的電源適配器



E-712.R3

19英寸外殼，帶用于E-712模塊化數字式壓電控制器系統，壓電電壓達135伏，3至6軸 的電源適配器



E-712.R4

9.5英寸外殼，帶用于E-712模塊化數字式壓電控制器系統，壓電電壓達±250伏，3至6軸 的電源適配器



E-712.R5

通用外殼 19英寸4 HE，帶CPCI總線



主模塊

E-712.M1

數字處理器和接口模塊、TCP/IP、USB、RS-232、SPI



E-712.N1

數字式PiezoWalk 處理器和接口模塊、TCP/IP、USB、RS-232、SPI



放大器

E-711.AL4P

高功率放大器模塊，用于E-712模塊化數字式壓電控制器系統，4個通道，8瓦，-30伏至+135伏



E-711.AL41

高功率放大器模塊，用于E-712模塊化數字式壓電控制器系統，4個通道，8瓦，-30伏至+135伏，Sub-D 25W3（母頭）



E-711.AM4

用于NEXLINE的放大器模塊，用于E-712模塊化數字式壓電控制器系統，-250伏至+250伏



E-711.AM5

用于NEXLINE的放大器模塊，用于E-712模塊化數字式壓電控制器系統，-250伏至+250伏，Sub-D 25（母頭）



E-711.AM6

用于NEXLINE的放大器模塊，用于E-712模塊化數字式壓電控制器系統，-250伏至+250伏，不帶外部連接器



E-711.AM5A

用于NEXLINE的放大器模塊，用于E-712模塊化數字式壓電控制器系統，-250伏至+250伏，增量式正弦/余弦傳感器輸入



E-711.AM5B

用于NEXLINE的放大器模塊，用于E-712模塊化數字式壓電控制器系統，-250伏至+250伏，絕對編碼器



E-711.AN4

NEXACT放大器模塊，用于E-712模塊化數字式壓電控制器系統



E-711.AN40

NEXACT放大器模塊，用于E-712模塊化數字式壓電控制器系統, 不帶外部連接器



E-711.C82

直流電機驅動器模塊，用于E-712模塊化數字式壓電控制器系統，2軸



傳感器模塊

E-711.SA3

用于增量式傳感器的模塊，3個通道，用于E-712模塊化數字式壓電控制器系統



E-711.SA6

用于增量式傳感器的模塊，6個通道，用于E-712模塊化數字式壓電控制器系統



E-711.SS3

用于應變片傳感器的模塊，3個通道，用于E-712模塊化數字式壓電控制器系統



E-711.SC3H

用于電容傳感器的模塊，3個通道，用于E-712模塊化數字式壓電控制器系統



E-711.SE3

用于PISeca電容式單電極傳感器的模塊，3個通道，用于E-712模塊化數字式壓電控制器系統 傳感器信號傳輸



E-711.0CT

數字式傳感器信號傳輸，3個通道，電容傳感器，用于E-712模塊化數字式壓電控制器系統



E-711.0CT0

數字式傳感器信號傳輸，3個通道，電容傳感器，用于E-712模塊化數字式壓電控制器系統，不帶電纜



E-711.0ET

數字式傳感器信號傳輸，3個通道，PISeca傳感器，用于E-712模塊化數字式壓電控制器系統，帶10米電纜



E-711.0ET0

數字式傳感器信號傳輸，3個通道，PISeca傳感器，用于E-712模塊化數字式壓電控制器系統，不帶電纜



E-711.0ATS

用于數字式傳感器信號傳輸的傳感器盒，3個通道，帶BiSS接口的增量式或絕對式傳感器，用于E- 712模塊化數字式壓電控制器系統



接口模塊

E-711.IA4

用于E-712模塊化數字式壓電控制器系統的模擬量接口模塊，4路輸入輸出



E-711.IP

用于E-712模塊化數字式壓電控制器系統的PIO 接口模塊



E-711.IS3

用于E-712模塊化數字式壓電控制器系統的SPI 接口模塊，3個通道 14.01.2019



E-711.IS6

用于E-712模塊化數字式壓電控制器系統的SPI 接口模塊，6個





配件



E-711.SAP

用于E-712模塊化數字式壓電控制器系統的傳感器信號分配器，3個通道，用于PIOne 增量式傳感器



E-711.SAH

用于E-712模塊化數字式壓電控制器系統的傳感器信號分配器，3個通道，用于Heidenhain 增量式傳感器



E-711.SAN

用于E-712模塊化數字式壓電控制器系統的傳感器信號分配器，3個通道，用于Numerik Jena 增量式傳感器



E-711.SAX

數字式壓電控制器和傳感器信號分配器之間的電纜，HD Sub-D 26



E-711.SAX1

數字式壓電控制器和傳感器信號分配器之間的電纜，HD Sub-D 26，3米



E-711.SAX2

數字式壓電控制器和傳感器信號分配器之間的電纜，HD Sub-D 26，5米



E-711.SAX5

數字式壓電控制器和傳感器信號分配器之間的電纜，HD Sub-D 26，15米
