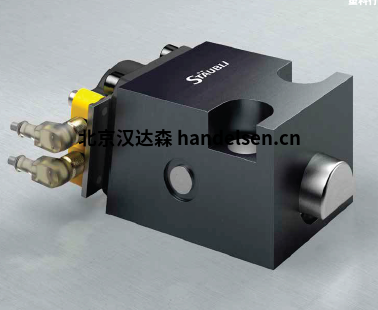

史陶比爾Staubli QMC 100.025快速接頭

史陶比爾Staubli  QMC 100.025快速接頭

劉流 QQ：2850590589   手機：18518172469 電話：010-64717020-112 傳真：010-84786709-666 郵件：sales21@handelsen.cn

QMC 100/101 液壓鎖模系統

結構緊湊且堅固：史陶比爾液壓鎖模系統適用于多款注塑機。即使是在苛刻的工作條件下，此系列鎖模系統亦可滿足快速自動更換工具的所有要求。液壓鎖模系列包括單動和雙動兩種形式。兩種形式的鎖模系統均可完美地集成到機器控制中。您的優勢：所有制造商制造的所有規格的機器以及新裝置和現有裝置（改造）的裝備時間最優化

產品系列概述

QMC 100 液壓鎖模系統 - 單動：

鎖緊元件經彈簧賦予鎖緊力，然后由 160 bar 的壓力以液壓方式釋放（通過單動液壓缸釋放）。

·         鎖模系統靈活方便，易于互換

·         可在兩側連接液壓供給裝置

·         配備防腐蝕罩殼

·         易于替換的電感接近開關（用于探測活塞是否處于張緊/松弛位置）

·         可以將接近開關安裝在鎖緊元件的左側或右側

·         自鎖式鎖?；钊?span lang="EN-US">

·         即使有壓力損失，工具仍然保持鎖緊狀態

QMC 101 液壓鎖模系統 - 雙動：

鎖緊元件由 80 bar 的液壓壓力鎖緊，在 160 bar 時釋放（通過雙動液壓缸鎖緊和釋放）。

·         鎖模系統靈活方便，易于互換

·         可在兩側連接液壓供給裝置，亦可根據要求提供更多連接方式

·         涂層罩殼

·         用于探測活塞位置的電感接近開關（張緊/松弛）

·         接近開關嵌入在側面，易于互換

·         自鎖式鎖?；钊?span lang="EN-US">

·         壓力損失時活塞位置不變

·         鎖緊壓力件為淬火鋼，直接將鎖緊力垂直傳遞給工具背板

材質

·         鎖?；钊?/span>由高合金鋼制成，淬硬磨光

·         鎖模塊由經表面處理的鋼材制成

·         密封件由丁腈橡膠/氟橡膠制成

·         適用于鉆孔圖式符合 EUROMAP 2/3 和 11 或 SPI 標準要求的機器安裝板

·         工具背板要求無硬物、無削角或其他加工操作

·         包含安裝工具和接近開關連接線纜 M12

QMC 100

·         工作壓力：釋放壓力 160 bar

·         每個鎖緊元件的鎖緊力：2.5 t / 5 t / 8 t / 12 t / 20 t / 30 t

·         工具背板鎖模邊緣容差可補償最高 +/- 0.1 mm

 QMC 101

·         工作壓力：鎖緊壓力 80 bar，釋放壓力 160 bar

·         每個鎖緊元件的鎖緊力：2.5 t / 5 t / 8 t / 12 t / 20 t / 35 t / 45 t / 50 t

·         工具背板鎖模邊緣容差可補償最高 0.3 mm

·         松弛狀態機械鎖緊

 選項

·         定制特殊尺寸

·         適用于具有 T 形槽的機器鎖模板的特殊設計

·         用于高溫應用的特殊款型

·         選配外部液壓裝置

·         不配備位置傳感器
 型號：

 Staubli  QMC 100.025

Staubli  QMC 100.050

Staubli  QMC 100.080

Staubli  QMC 100.120

Staubli  QMC 100.200

Staubli  QMC 100.300

Staubli  QMC 101.025

Staubli  QMC 101.050

Staubli  QMC 101.080

Staubli  QMC 101.120

Staubli  QMC 101.200

Staubli  QMC 101.350

Staubli  QMC 101.450
