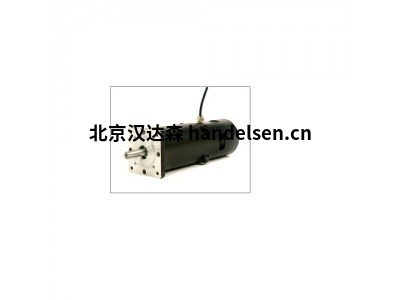

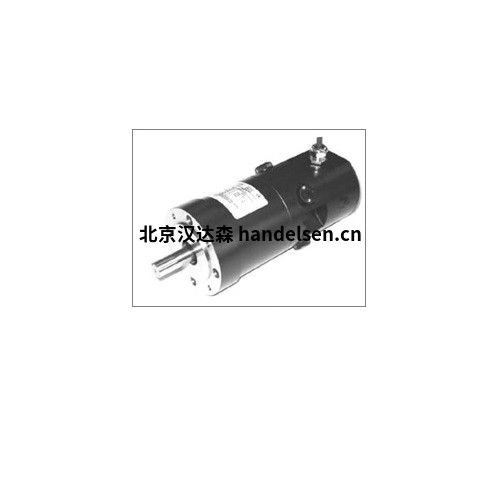

CALLAN TECHNOLOGY-M4-420X系列直流伺服電機

扭矩 （Nm）10 至 30

電壓直流 （V）最大 140 個。

速度 （RPM）3500

框架尺寸（+m）165

軸直徑（+毫米）最多 35 個。



CALLAN TECHNOLOGY-M4-420X 系列直流伺服電機轉速計單元采用高能稀土磁體材料，可為機床、機器人、自動材料處理、拉絲、造紙、塑料薄膜和箔加工、張力控制和包裝機械提供精確的運動控制等。高達 161Nm 的峰值扭矩為快速、準確定位提供了充足的動力。再加上低電機慣量，理論加速度高達 6500 rad/sec2 結果。



憑借超過 20.000 : 1 的速度范圍能力，一臺電機可以為每個機器軸提供快速移動和進給率，消除了多個電機、離合器和齒輪系的復雜性和合規性。速度低至 6 轉。在沒有齒槽的位置環中可以達到每小時。獨特的永磁體結構消除了傳統陶瓷磁體電機中常見的熱失控和換向問題。規定通過在非驅動端的軸伸端安裝旋轉變壓器、編碼器或其他位置反饋設備。一個 24V 直流可以選擇提供故障安全制動器。電機電源和測速發電機引線通過接線盒提供，但也可以通過飛線（PG 壓蓋）或連接器進行替代連接。



上面的電氣規格是我們標準繞組的示例。我們有許多特殊繞組，旨在涵蓋大多數速度/扭矩應用。如果下面的繞組不適合您的應用，請聯系我們，我們將為您設計特殊的繞組。



CALLAN TECHNOLOGY規格



10 到 30Nm

1.5 - 2.6 千瓦

3200 rpm 最高轉速

緊湊的尺寸

高能稀土磁鐵

6極電機



CALLAN TECHNOLOGY標準功能



Round Flange (IMB14)

Junction Box

IP44 Sealing

Keyway

Rear Shaft Extension

Tacho

Thermostat





選項



制動

連接器

方法蘭 (IMB5)

特殊繞組

無鍵槽

特殊軸

油封

特殊密封



CALLAN TECHNOLOGY型號：
