comintec GD-8-M1-M1-40H7-A1-40H7-A1型齒輪聯軸器
扭矩：300Nm
轉速：5600rpm
軸徑：40-40
啟動頻率因數 (fA)
1 = 0 ÷ 120 每小時開始
1.2 = 240 每小時開始
1.4 = 400 每小時開始
1.6 = 800 每小時開始
1.8 = 1600 每小時開始
熱因數 (fT)
1 = -40 ÷ +60 °C
1.2 = +70°C
1.4 = +80°C
1.6 = +90°C
沖擊系數 (K)
1 = 光沖擊
1.5 = 中等沖擊
1.8 = 強烈沖擊
Cnom = 聯軸器的額定扭矩 [Nm]
Cmot = 電機側額定扭矩 [Nm]
Cmax = 聯軸器的最大扭矩 [Nm]
CSU = 電機側啟動扭矩 [Nm]
CSM = 電機側啟動扭矩 [Nm]
fA = 啟動頻率因數
fR= 熱因素
ft= 慣性電機側
mot = 慣性電機側 [Kgm2] J
uti = inerti a user side [Kgm2]
K = 沖擊系數

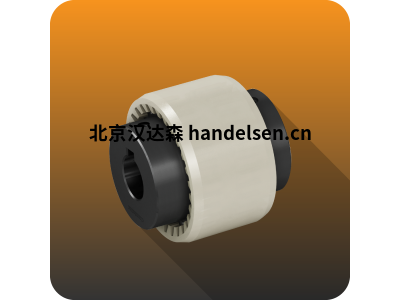

GD 聯軸器由兩個 UNI EN 10083/98 鋼輪轂組成，全車削，外齒圓齒，僅組裝
帶有一個由聚酰胺穩定樹脂制成的套筒，內部有齒。
由于輪轂和套筒連接的齒形，您也可以獲得高接觸表面
錯位，以降低接觸壓力并延長使用壽命。
聚酰胺/鋼上的連接確保了靜音和可靠的功能
這種耦合代表了一種可靠且經濟的連接方式，適用于中大功率工業用途。
標準套管由聚酰胺 6.6 穩定樹脂制成，其性能如下：
耐受所有常見的潤滑劑和液壓油
適合在 -25°C 至 90°C 的溫度范圍內以連續方式運行，并在高達 125°C 的短時間內短時間運行
佳滑動特性
絕緣能力
機械性能
對于聯軸器尺寸的預選，您可以使用第 6 頁所示的通用公式。
確定要使用的聯軸器尺寸后，可以考慮進一步的參數進行其他檢查
comintec GD-8-M1-M1-40H7-A1-40H7-A1型齒輪聯軸器
