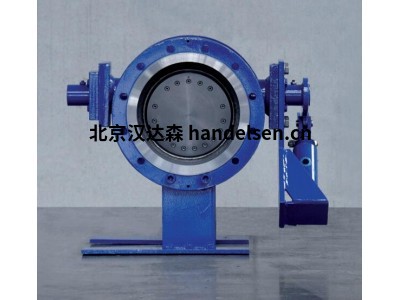

Zwick Armaturen蝶閥TRI-BLOCK 系列

Zwick制造的閥門滿足高要求。服務范圍包括 TRI-CON系列的金屬密封蝶閥、TRI-CHECK系列的止回閥、TRI-BLOCK 系列的雙塊和排氣版本，以及帶有專門設計的Sharktooth tri-SHARK 附件的控制閥。

      Zwick Armaturen TRI-BLOCK 系列可在接頭外殼中實現冗余關斷。TRI-CON系列的兩個蝶閥，具有經過驗證的3倍偏心金屬密封原理和集成的中間松弛（排氣口），可以在一個接頭中實現這些。Zwick Armaturen TRI-BLOCK 系列閥可以取代實踐中經常使用的解決方案，使用兩個截止閥和一個只有一個連接件。只需要一個驅動器的事實也非常重要。

      Zwick Armaturen TRI-BLOCK 系列可在接頭外殼中實現冗余關斷。TRI-CON系列的兩個蝶閥，具有經過驗證的3倍偏心金屬密封原理和集成的中間松弛（排氣口），可以在配件中實現這些目標。

     Zwick系列TRI-BLOCK的獨特設計，特別體現在兩個蝶閥軸之間的機械連接上，使得只需一個驅動/傳動單元即可實現致動，并且仍然實現了兩個蝶閥的100%密封性。



Zwick Armaturen蝶閥TRI-BLOCK 系列應用：

       Zwick Armaturen TRI-BLOCK 系列關鍵且不可或缺的 100% 密封性的關鍵應用，以及需要通過中間松弛進行管道檢測的關鍵應用。在關鍵應用中，如罐區關閉和測量站，其特點是對密封性的要求特別高，TRI-BLOCK系列的雙塊和排氣變體已經得到廣泛應用和驗證。



Zwick Armaturen其他系列

Zwick Armaturen TRI-CON

Zwick Armaturen TRI-CHECK

Zwick Armaturen TRI-BLOCK

Zwick Armaturen TRI-SHARK





Zwick Armaturen蝶閥TRI-CON系列





  Zwick Armaturen蝶閥TRI-CON系列三向偏心，金屬密封。

      Zwick Armaturen TRI-CON蝶閥包含一個 25° 密封錐，以確保順利開啟和關閉。這使得關閉過程不會(huì )壓縮帶閥座的不銹鋼石墨密封件具有完全相同的大小。結果：可持續密封，閥門壽命長，無泄漏。

靜態固定層狀密封TRI-CON 系列提供最寬的層狀密封“錐中錐”設計。這使得一定的避免顆粒損壞的靈活性程度補償并仍然緊緊關閉。自定心盤 - 軸無銷釘

Zwick TRI-CON 瓣的圓盤是自動定心的，即不需要像傳統的那樣固定三通偏心配件。也不會(huì )需要徑向密封，可防止在高溫下防止密封環



        TRI-CON 閥結合了獨特的第三偏置和25度的傾斜，消除了兩者之間的摩擦層壓密封圈和閥座。由此產生的凸輪動作允許不銹鋼和石墨層壓密封環，具有相應的 25 度傾斜表面，以坐入傾斜的 25 度車身座椅。結果：真正的錐中錐座和可靠的零泄漏性能。靜態保持層壓密封環/平墊圈TRI-CON 閥提供最寬的層壓密封環

今天的市場，通過真正的錐體座椅成為可能設計。這種不銹鋼和石墨的廣泛層壓當它靠在上面時提供一個寬容的密封表面線刻度或顆粒。自然多層壓轉化為多個密封面，實現零泄漏。自定心圓盤設計 - 沒有軸到圓盤的銷釘Zwick 的 TRI-CON 閥采用自定心盤鍵固定在軸上，而不是固定的。其他三偏心閥制造商將其圓盤永久固定或固定在軸上。適應軸的不同熱膨脹和碟片，其他廠家必須靠密封圈徑向壓縮。這使得他們的設計受到熱膨脹引起的堵塞。
