Zwick Armaturen止回閥TRI-CHECK系列配有落錘和液壓阻尼器

Zwick制造的閥門滿足高要求。服務范圍包括 TRI-CON系列的金屬密封蝶閥、TRI-CHECK系列的止回閥、TRI-BLOCK 系列的雙塊和排氣版本，以及帶有專門設計的Sharktooth tri-SHARK 附件的控制閥。

      Zwick ArmaturenTRI-CHECK 系列止回閥配有落錘和液壓阻尼器，可以單獨調整和調整到必要的過程屬性和安裝位置。使用液壓阻尼系統可最大限度地降低因過快關閉管路止回閥而引起的壓力激增風險。此外，阻尼器用于保護襟翼，并在與閥座接觸前不久關閉并輕輕地合并密封元件時降低制動盤的下落速度，從而延長使用壽命。

       Zwick ArmaturenTRI-CHECK 系列止回閥基于與 TRI-CON 系列蝶閥相同的 3 倍偏心幾何形狀。通過平穩地打開和關閉翻蓋，可以最大限度地減少自然磨損。通過在浮動的自定心盤上通過層狀密封進行密封的技術原理也可以保證100%的密封性*。



Zwick Armaturen TRI-CHECK 系列止回閥優點：

TRI-CON 系列在單向閥中。三偏心設計一個寬的座角和一個真正的錐中錐，同時沒有摩擦移動和絕對零泄漏性能。所以使用靜態保持墊圈和無銷盤設計在 TRI-CHECK 系列中。

TRI-CHECK 配備了一個液壓阻尼器和配重。阻尼器可以根據閥門的實際安裝條件進行調整將會(huì )被使用。阻尼系統不僅降低了壓力風險由于水錘關閉而導致激增特點，它還可以防止光盤猛烈撞擊座椅。相反，圓盤以平穩的運動關閉，可以調整使閥門在最后度數緩慢關閉運動以保護密封件。止回閥系列TRI-CHECK 已被證明是理想的止回閥最后兩個泵的單泵或多泵保護應用幾十年。閥門的另一個好處是功能多樣。除了止回功能外，該閥門還可用作組合單向和隔離閥或作為單向閥與動力輔助關閉和打開。

TRI-CHECK 系列使用座椅設計，其中座椅是與面向主體的法蘭不平行。而是有一個中心線和閥座之間的一定角度可以見左圖。由于普遍免費面積將增加，從而使閥門的流體阻力會(huì )減少。另一個優點是閥門行程將減少，使閥門達到其理想位置流量要快得多。

Zwick 還使用最新的 EFD 仿真技術優化 TRI-CHECK 系列的設計并實現最好的流體力學特性。



Zwick Armaturen其他系列

Zwick Armaturen TRI-CON

Zwick Armaturen TRI-CHECK

Zwick Armaturen TRI-BLOCK

Zwick Armaturen TRI-SHARK

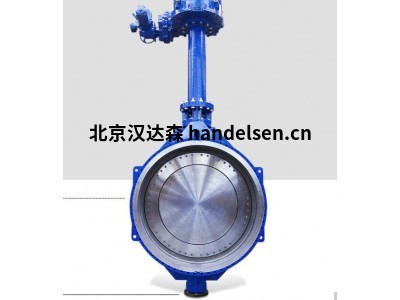

Zwick Armaturen蝶閥TRI-CON系列





  Zwick Armaturen蝶閥TRI-CON系列三向偏心，金屬密封。

      Zwick Armaturen TRI-CON蝶閥包含一個 25° 密封錐，以確保順利開啟和關閉。這使得關閉過程不會(huì )壓縮帶閥座的不銹鋼石墨密封件具有完全相同的大小。結果：可持續密封，閥門壽命長，無泄漏。

靜態固定層狀密封TRI-CON 系列提供最寬的層狀密封“錐中錐”設計。這使得一定的避免顆粒損壞的靈活性程度補償并仍然緊緊關閉。自定心盤 - 軸無銷釘

Zwick TRI-CON 瓣的圓盤是自動定心的，即不需要像傳統的那樣固定三通偏心配件。也不會(huì )需要徑向密封，可防止在高溫下防止密封環



        TRI-CON 閥結合了獨特的第三偏置和25度的傾斜，消除了兩者之間的摩擦層壓密封圈和閥座。由此產生的凸輪動作允許不銹鋼和石墨層壓密封環，具有相應的 25 度傾斜表面，以坐入傾斜的 25 度車身座椅。結果：真正的錐中錐座和可靠的零泄漏性能。靜態保持層壓密封環/平墊圈TRI-CON 閥提供最寬的層壓密封環

今天的市場，通過真正的錐體座椅成為可能設計。這種不銹鋼和石墨的廣泛層壓當它靠在上面時提供一個寬容的密封表面線刻度或顆粒。自然多層壓轉化為多個密封面，實現零泄漏。自定心圓盤設計 - 沒有軸到圓盤的銷釘Zwick 的 TRI-CON 閥采用自定心盤鍵固定在軸上，而不是固定的。其他三偏心閥制造商將其圓盤永久固定或固定在軸上。適應軸的不同熱膨脹和碟片，其他廠家必須靠密封圈徑向壓縮。這使得他們的設計受到熱膨脹引起的堵塞。
