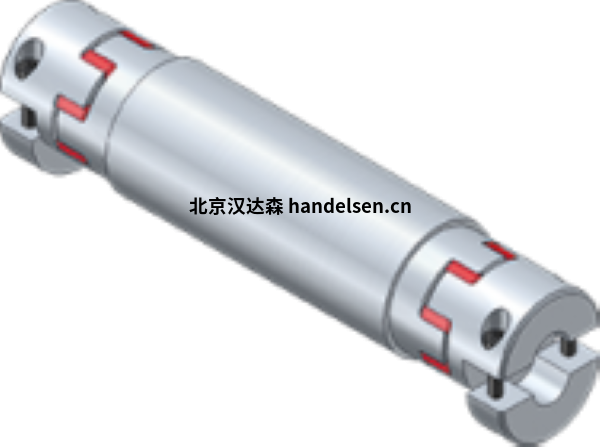

GERWAH ZWK4-H/30-800-15-20-SX中間聯軸器
長度：800mm
軸徑：d1:15mm
軸徑：d2:20mm
扭矩：36Nm
技術數據
ZWK4-H
TKN L ØA ØD1/ØD2 LN LO L1 ØR ØB K H S
Nm mm Nm Nm/rad (Nm/rad)/m mm/m mm
4,5 4,5 80-3000 32,5 6-16 13 8,5 37 30 34 4,5 11,5 M4 5 3168 496 5 2 1,5
10 10 100-3000 40 6-22 14 8,8 42 35 41,5 4,7 15,5 M4 5 4067 1784 5 2 1,5
18 22 132-3000 45 8-25,4 20,5 13,5 53 40 47,5 5,75 17,5 M5 10 9877 1893 5 2 1,5
30 36 130-3000 54 10-30 24,5 17 52 50 56 7,5 20 M6 17 18829 6455 5 2 1,5
60 75 165-3000 65 12-35 29 22 62 60 67 10 24 M8 42 37201 11397 5 3 1,5
150 180 196-3000 79 14-42 34 24 72 75 84 11,75 28 M10 83 76724 22793 5 4 1,5
200 240 218-3000 90 20-45 38 28 80 90 93 12,5 31,5 M12 145 8625 72343 5 4 1,5
300 360 220-3000 109 24-50 38 28 83 100 110 13 35 M12 145 248490 176928 6 4 1,5
500 600 250-3000 119 35-60 41,5 31,5 90 110 122 14,25 42 M14 230 341894 192448 5 5 1,5
ØA - 外徑
ØB - 間隙直徑
ØD1/ØD2 - 孔徑
ØR - 管徑
L - 總長度
LN - 基本尺寸/參考尺寸
L1 - 基本尺寸/參考尺寸
L2 - 基本尺寸/參考尺寸
LO - 基本尺寸/參考尺寸
K - 基本尺寸/參考尺寸
H - 基本尺寸/參考尺寸
S - 夾緊螺釘尺寸
DBSE - 軸端之間的距離
Technische Daten / 技術數據
TKN——扭矩/扭矩
TA - 每個螺釘的安裝扭矩
J——質量轉動慣量/轉動慣量
CT - 扭轉剛度
nmax - 最大速度/最大速度
M - 質量/重量
ΔKr - 最大徑向偏差/最大平行偏差
ΔKa - 最大軸向位移/最大軸向偏差
ΔKw - 最大角度偏差
