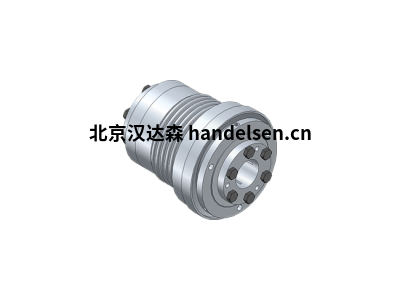

GERWAH EKN20-26-6-10型波紋管聯軸器
長度：26mm
軸徑d1:6mm
軸徑d2:10mm
扭矩：2.4Nm
轉速：15000rpm
無鍵槽帶緊固螺釘
無背隙、抗扭剛性金屬波紋管聯軸器已準備就緒
交付時安裝。 金屬波紋管由不銹鋼制成
鋼，所有其他部件由鋁或鋼制成，部分具有
環保保護涂層。 軸公差應
在配合公差“g6”或“h7”之內。 聯軸器輪轂和軸之間的動力傳遞是通過壓縮產生的
以及接觸面之間的摩擦。 必須特別注意
支付到固定螺釘的擰緊扭矩以及
完美的表面狀況。 接觸面必須是自由的
油和油脂的粗糙度深度為 Rtmax。 16μ為
軸。 提供帶鍵槽的版本。 所示扭矩可以
只有遵守所有給定的建議才能得到保證。
否則必須接受削減。
盡管金屬波紋管聯軸器無背隙且具有扭轉剛性，
不容忽視的是，它們連接了兩個旋轉質量。
在不利的情況下，聯軸器可以像高剛性的扭力彈簧一樣起作用。
控制驅動器的振蕩
因此，電機的電樞電流中的諧波和諧波可能
決不在機械共振頻率范圍內。 在里面
在實踐中，共振頻率“fres”應該大 2 倍
金屬波紋管聯軸器的尺寸足夠大，因為
240Nm > 154Nm
比驅動器的勵磁頻率。 選擇動態扭轉彈簧剛度 CTdyn，以便在大多數應用中它不在寄生振動范圍內。
標準提供各種扭轉剛度。
德國GERWAH型號優選
GWE 5113
GWE 5117
GWE 5102
GWE 5103.1
GWE 5104
GWE 5106
GWE 5112
GWE Z5104.1
GWE Z5106.1
GWB AK
GWB AKD
GWB AKN
GWB CKN
GWB DKN
GWB EKN
GWB PKA
