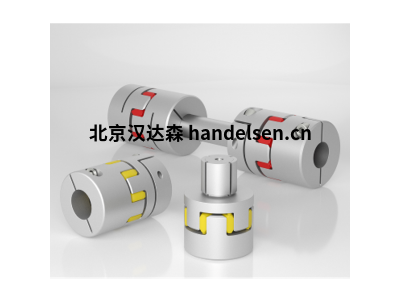

彈性顎式聯軸器GWE 5117

具有高度緊湊設計的抗扭撓性，無反沖彈性體聯軸器，具有單縫鋁制夾緊輪轂，以及由鋼制成的擴展心軸和內錐，用于在空心軸上進行摩擦鎖定扭矩傳遞。

5種不同尺寸

孔直徑d：4-35毫米（0.157-1.378英寸）

外徑D：24.5-64.5毫米（0.966-2.539英寸）

全長L：42-82毫米（1.654-3.228英寸）

轉速n max：6,000-15,000 1 / min

扭矩T：3-160 Nm（2.21至118.01 ft·lb）

齒輪聯軸器TNZ ZCA / TNZ ZCB

標準集線器

所述RINGFEDER   TNZ ZCA耦合是扭轉剛性的齒輪聯軸器設計為具有一些間隙和由兩個被連接tted螺栓連接的兩個半聯軸器。

不同于TNZ ZCA耦合，RINGFEDER   TNZ ZCB帶有一個用螺栓固定的O形環載體，其通過改變安裝順序便于安裝。要安裝聯軸器，請擰下蓋子并將其放在軸上。

將輪轂安裝到軸上，將軸套滑到輪轂上，然后將O形圈支架固定到軸套上。當涉及大型聯軸器時，這種安裝方式是有利的。

產品特征

扭轉剛性齒輪聯軸器，由優質鋼制成

非常緊湊的設計可實現高功率密度

補償角度，徑向和軸向軸偏移

如果使用特殊密封件，則適合在最高+120°C的溫度下使用

可提供分體式套筒（ZCA / ZCB-ZCA型號范圍也可提供ZCB設計）和單件套筒（ZCH）

無需移動連接的機器即可更換彈性O形圈

鉆孔最大270毫米

扭矩高達T Kn = 195,000 Nm / T Kmax = 390,000 Nm

速度高達n max = 6,000 rpm

法蘭聯軸器TNF 5571

RINGFEDER ?法蘭接頭是壓配合更好的選擇。既不需要諸如鍵槽或楔子之類的附加組件，也不需要外部的加熱和內部的冷卻。

只需簡單地將法蘭聯軸器推到軸上并擰緊，即可通過擰緊收縮盤中的螺釘將法蘭聯軸器摩擦接合。它們傳遞扭矩和彎矩以及軸向和徑向力。

產品特征

連接牢固，扭矩大

易于組裝和拆卸

無間隙軸套連接

高水平的真實運行精度

應用領域

礦業公司

工廠制造商

變速箱制造商

齒輪聯軸器TNZ ZCAU / TNZ ZCBU

標準集線器和擴展通用集線器

相較于TNZ ZCA類型，聯接RINGFEDER  TNZ ZCAU配備有細長的輪轂，其長度可以適合于植物的要求。

較模型TNZ ZCAU，所述RINGFEDER ? TNZ ZCBU耦合配備有通過改變安裝順序便于安裝的O形環的載體。要安裝聯軸器，請擰下蓋子并將其放在軸上。

將輪轂安裝到軸上，將軸套滑到輪轂上，然后將O形圈支架固定到軸套上。當涉及大型聯軸器時，這種安裝方式是有利的。像ZCAU型號一樣，ZCBU具有一個細長的輪轂，其長度可以適應工廠的要求。

產品特征

扭轉剛性齒輪聯軸器，由優質鋼制成

非常緊湊的設計可實現高功率密度

補償角度，徑向和軸向軸偏移

如果使用特殊密封件，則適合在最高+120°C的溫度下使用

可提供分體式套筒（ZCA / ZCB-ZCA型號范圍也可提供ZCB設計）和單件套筒（ZCH）

無需移動連接的機器即可更換彈性O形圈

鉆孔最大270毫米

扭矩高達T Kn = 195,000 Nm / T Kmax = 390,000 Nm

速度高達n max = 6,000 rpm

一般說明

所述RINGFEDER ? TNZ耦合是扭轉剛性的雙萬向節齒輪聯軸器。

聯軸器殼體的內齒是直的，而輪轂的齒是外齒，其半徑可變。結果，輪轂可以在殼體內空間地移動，從而在指定的公差內補償鄰接的軸端的角度，徑向和軸向軸未對準。

根據聯軸器的類型和尺寸，標準齒可允許每個齒平面的最大角度偏差為0.5度，軸向運動可達到數毫米。最高 可能的徑向軸位移取決于兩個齒平面之間的距離。其他齒形可用于進一步的特定應用。

常見型號

RFN8006 6x9

RFN8006 7x10

RFN8006 8x11

RFN8006 9x12

RFN8006 10x13

RFN8006 11x14

RFN8006 12x15

RFN8006 13x16

RFN8006 14x18

RFN8006 15x19

RFN8006 16x20

RFN8006 17x21

RFN8006 18x22

RFN8006 19x24

RFN8006 20x25

RFN8006 22x26

RFN8006 24x28

RFN8006 25x30

RFN8006 28x32

RFN8006 30x35

RFN8006 32x36

RFN8006 35x40

RFN8006 36x42

RFN8006 38x44

?
