WEBER-HYDRAULIK EPDBD 05比例泄壓閥

WEBER-HYDRAULIK EPDBD 05比例泄壓閥

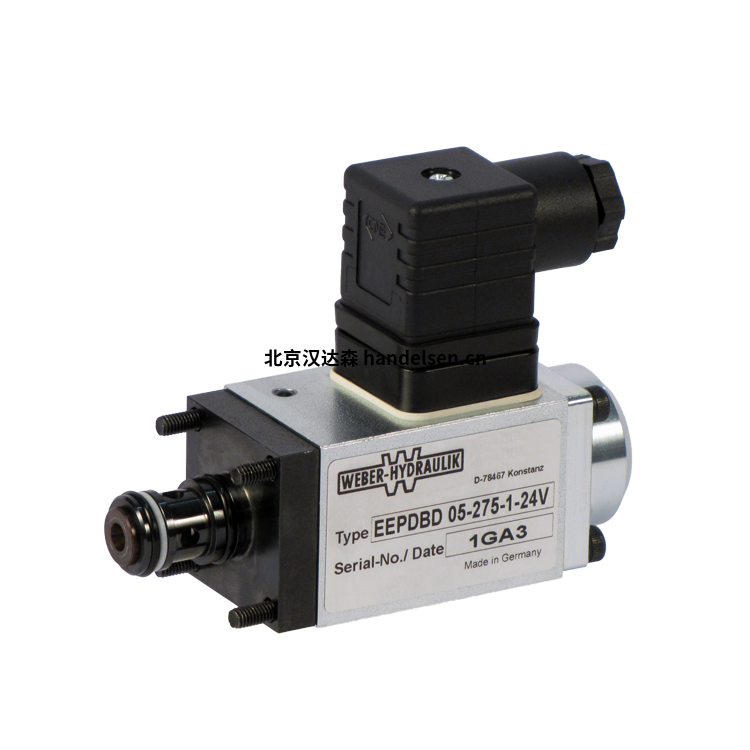

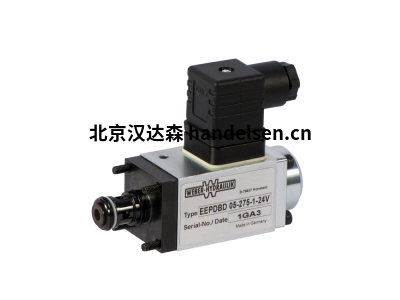

  EPDBD 05比例泄壓閥，尺寸 05，是一種采用差動錐體結構的直動式閥，也可用作遠程壓力調節的先導閥。它允許根據螺線管電流按比例設置壓力。



  WEBER-HYDRAULIK EPDBD 05直動式比例溢流閥是根據差分表面原理構造的，這使其適用于控制相對較大的先導流量（例如變量輸送泵）。它允許根據螺線管電流按比例設置壓力。一旦施加到端口 P 的壓力達到當前設定值（電磁閥電流），閥門就會(huì )打開，從而允許介質流向端口 T。如果壓力再次下降，閥門會(huì )以低滯后關閉。



   WEBER-HYDRAULIK EPDBD 05為了達到分辨率，有許多可用的壓力范圍。該閥門具有快速、準確和低振動的響應。WEBER-HYDRAULIK EPDBD 05適用于不同腔體的插裝閥：T-10A 或 C-10-2。同樣，EPDBD 05可提供管殼以及公稱尺寸 NG 6 (DIN 24340 A06) 的各種夾層和頂部安裝板。



WEBER-HYDRAULIK EPDBD 05比例泄壓閥特征

閥芯設計的比例溢流閥

根據 ATEX 指令在潛在爆炸性環境中使用

用于空腔的滑入閥 EEPDBD 05

適合作為先導閥

低振動

免維護



WEBER-HYDRAULIK EPDBD 05比例泄壓閥技術規格

流量：12升/分鐘

尺寸：C-10-2(7/8-14 UNF)，直列閥體 1/4"，NG 6，滑入閥d= 16mm，T-10A(M20x1.5)

電插頭：AMP Junior Timer，DIN EN 175301-803A型，無端接電線

標稱電壓：12V直流，24V 直流

手動超控：帶內六角和銷緊螺母的可銷定手動操作，彈策加載手動操 作(按鈕)，不帶

壓力設定范圍：至 25 bar. 至 45 bar 至 70 bar 至115 bar至175 bar至 210 bar bis 275 bar 至 315 bar

密封材料：丁腈橡膠、氟橡膠

壓力：315酒吧

驅動：電動



WEBER-HYDRAULIK比例泄壓閥其他系列

EPDBDS 02

EPDBD 05

EPDBDGA 05/06

EPDB 08

EPDBS 10

EPDBS 10

EPDZA06
