WEBER-HYDRAULIK EPDBDS 02比例泄壓閥

WEBER-HYDRAULIK EPDBDS 02比例泄壓閥

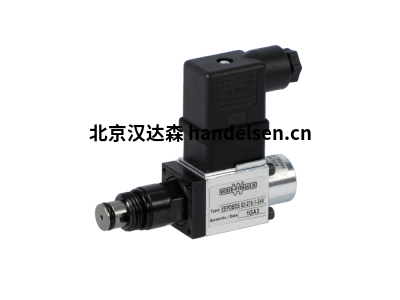

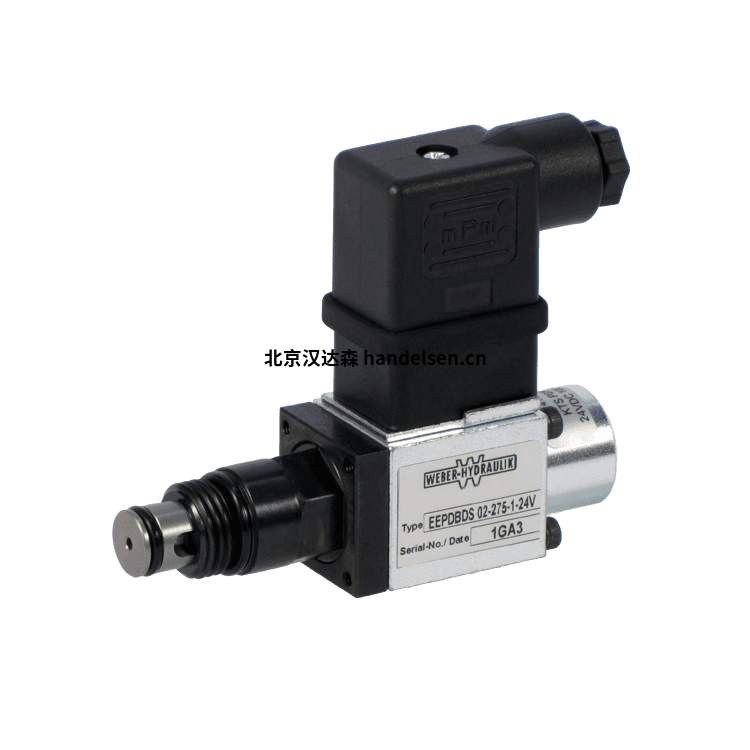

   WEBER-HYDRAULIK EPDBDS 02比例泄壓閥尺寸 02，是一種采用差動錐體結構的直接操作閥。它允許根據螺線管電流按比例設置壓力。



   EPDBDS 02比例泄壓閥一旦施加到端口 1 的壓力達到當前設定值（電磁閥電流），閥門就會(huì )打開，從而允許介質流向端口 2。如果壓力再次下降，閥門會(huì )以低滯后關閉。為了達到使用分辨率，有多種壓力設置范圍可供選擇。由于階梯孔 M16 x 1.5 螺紋和 25 mm 的螺線管邊緣長度，EEPDBDS 02 具有緊湊的設計。它具有快速、準確和低振動的響應，并且對油污不敏感。所有與功能相關的部件都經過硬化和珩磨。



WEBER-HYDRAULIK EPDBDS 02比例泄壓閥特征

型腔 T-8A 用螺紋閥

微型版（螺線管邊長：25mm）

適合作為先導閥

低振動

漏油量少

免維護



WEBER-HYDRAULIK EPDBDS 02比例泄壓閥技術規格

流量 2升/分鐘

尺寸 T-8A(M16x1,5)

電插頭 DIN EN 175301-803B型，無端接由線

標稱電壓 12V直流，24V直流

手動超控 手動操作(圖釘)，不帶

壓力設定范圍 至25巴，至105巴，至160巴，至210巴，至315巴

密封材料 丁腈橡膠、氟橡膠

壓力 315bar

驅動 電動

流向：1對2（不允許2對1）

液壓油：符合 DIN 51524 的礦物油，其他液壓油

根據要求提供液體

粘度范圍：10 - 350 cSt

過濾：根據 ISO 4406 (1999) 的油清潔度

2013 年 18 月 16 日，β 5(c) > 200 的過濾器

重復性：< 3%，優化 PWM 信號*

遲滯：< 5%，采用優化的 PWM 信號*



WEBER-HYDRAULIK比例泄壓閥其他系列

EPDBDS 02

EPDBD 05

EPDBDGA 05/06

EPDB 08

EPDBS 10

EPDBS 10

EPDZA06



WEBER-HYDRAULIK EPDBDS 02比例泄壓閥
