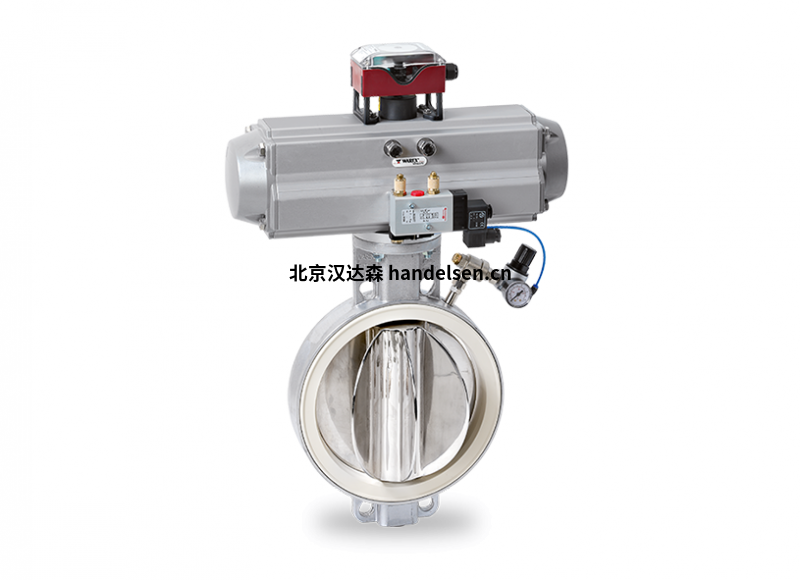

德國Warex 旋轉閥 DKZ 103/110 APS蝶閥

旋轉閥基于中心APS系列的蝶閥，該系列已經過多年的試驗和測試。這些可用于定量給料和關閉。APS版本（氣壓密封）指出，在翻板位置ZU中，密封元件被氣動壓到翻板盤的圓周。由于密封元件與襟翼盤的接觸壓力恒定，即使在輕微的磨損跡象下也能確保恒定的壓力密封性。這導致對磨蝕性散裝材料的特殊適用性。根據所使用的密封材料，蝶閥可在 -40 °C 至 +200 °C 的溫度范圍內使用。為了控制氣動密封，WAREX提供了各種可以使用密封的解決方案?？梢杂谜婵罩纬檎婵栈虮┞队诘獨庵?。

常見型號：


Warex Valve DR00150 F07F10-N-D-17A

Warex Valve DKZ110.P.01.08.21.DN50

Warex Valve DKZ110.P.01.08.21.DN100

特性

• 磨損最小化，因為驅動幾乎是無摩擦的
• 顯著延長磨蝕性（不粘性）產品的使用壽命
• 扭矩顯著降低，因此驅動裝置更小
• 免維護設計，無需后續潤滑
• 密封件通?？苫Q
• 還提供防爆型，用于 0/20 區，
  符合型式檢驗 BVS03AtexH024X 標準
• 帶橫向突出的密封件和額外的密封條
  可確保法蘭之間的完全密封，
  而無需額外的法蘭密封件
• 軸和閥頭設計用于構建各種
  驅動選項，接口符合 DIN/ISO 5211 標準

材料

箱
Silumin，鋼，不銹鋼
翻蓋盤
不銹鋼，研磨和拋光
袖口
NBR，Hypalon，EPDM，FPM，硅膠，包括
軸+銷
不銹鋼1.4571 + 1.4057 + 1.4542
插座
MS，PTFE碳，青銅，Peek
O形圈
NBR，FPM

結構組成

1. 箱
2. 轉子
3. 袖

周莉 QQ：2668476640   手機：13021972807 電話：010-64714988-226 傳真：010-64714988-668 郵件：tk3@handelsen.cn

4. 浪
5. 擋圈
6. O型圈
7. 中間法蘭/燈籠
8. 球果
9. 油封
10. O型圈
11. 鎖緊螺釘
12. 端板
13. 空氣連接 APS^®
14. 用于 APS^® 控制的控制臺
