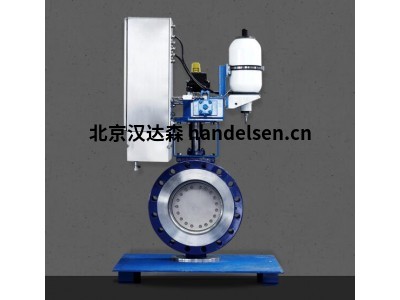

Zwick Armaturen蝶閥TRI-CON系列

       Zwick制造的閥門滿足高要求。服務范圍包括 TRI-CON系列的金屬密封蝶閥、TRI-CHECK系列的止回閥、TRI-BLOCK 系列的雙塊和排氣版本，以及帶有專門設計的Sharktooth tri-SHARK 附件的控制閥。

       Zwick Armaturen蝶閥TRI-CON系列由薄片密封和不銹鋼密封座組成的錐形密封元件，TRI-CON系列成為適用于許多不同應用的普遍適用的產品。

      Zwick Armaturen蝶閥TRI-CON系列配件用于廢氣、液體、熱水或蒸汽，低溫和高溫范圍高達815°C。其他重要的應用領域是化學和石化行業，特別是在關鍵應用中。



Zwick Armaturen蝶閥TRI-CON系列特點：

-三偏心設計

-金屬密封

-壓力等級 PN 10， 16， 25， 40， 63， 100， 160

-ANSI 150/300/600/900/1500

-泄漏率 A 符合 DIN EN 12266-1 標準

-溫度范圍為 -215°C 至 +815°C

-公稱直徑范圍 DN 50-2200

-無摩擦和無堵塞的打開和關閉

-真空防護

-不銹鋼層狀密封圈和外殼座

-防爆軸 / API 609 可選

-鑄鋼、不銹鋼、特殊鋼

-根據 BS 6755 進行防火安全測試，并根據 API 607 第 5 版進行兩個流動方向的防火測試。

-根據客戶要求進行定制優化

-TA Luft I & II

Zwick Armaturen蝶閥TRI-CON系列范圍：

        Zwick Armaturen蝶閥TRI-CON系列的標準制造過程閥以及用于化學或石化行業等行業的特殊閥門。

TRI-CON 系列

        Zwick Armaturen蝶閥TRI-CON系列獲得專利的無死角軸承現在也可用于具有裂解介質的工藝。避免了存儲區域的"牢固烘烤"。



Zwick Armaturen蝶閥TRI-CON系列應用：

-煉油廠/石化：油庫、陸上和海上生產、液化天然氣和液化石油氣、乙烯生產、脫硫/硫磺回收、FSPO資金、靜電放電、濕壓閥

-發電：蒸汽、熱水、冷凝液、發電廠（核電、煤炭、聯合循環、生物質能）、太陽能熱能（導熱油、熔鹽）

地熱能、頁巖氣生產、水蓄能和抽水蓄能電廠、焚化 爐、區域供熱

-制糖業；蒸汽、熱水、冷凝液

-化工：能源供應、工藝介質（e.B丁二烯和苯乙烯）、工藝冷卻、供應和儲存

-鋼鐵行業：排氣、焦爐、蒸汽、水、氧、能量回收、爆炸

-造紙和紙漿行業：蒸汽、熱水、冷凝液

-氣：工業氣體（如.B氧氣、氮氣）、易燃氣體（如.B天然氣）、碳捕獲與儲存

-采礦：水、腐蝕性過程



Zwick Armaturen其他系列

Zwick Armaturen TRI-CON

Zwick Armaturen TRI-CHECK

Zwick Armaturen TRI-BLOCK

Zwick Armaturen TRI-SHARK



Zwick Armaturen蝶閥TRI-CON系列





  Zwick Armaturen蝶閥TRI-CON系列三向偏心，金屬密封。

      Zwick Armaturen TRI-CON蝶閥包含一個 25° 密封錐，以確保順利開啟和關閉。這使得關閉過程不會(huì )壓縮帶閥座的不銹鋼石墨密封件具有完全相同的大小。結果：可持續密封，閥門壽命長，無泄漏。

靜態固定層狀密封TRI-CON 系列提供最寬的層狀密封“錐中錐”設計。這使得一定的避免顆粒損壞的靈活性程度補償并仍然緊緊關閉。自定心盤 - 軸無銷釘

Zwick TRI-CON 瓣的圓盤是自動定心的，即不需要像傳統的那樣固定三通偏心配件。也不會(huì )需要徑向密封，可防止在高溫下防止密封環



        TRI-CON 閥結合了獨特的第三偏置和25度的傾斜，消除了兩者之間的摩擦層壓密封圈和閥座。由此產生的凸輪動作允許不銹鋼和石墨層壓密封環，具有相應的 25 度傾斜表面，以坐入傾斜的 25 度車身座椅。結果：真正的錐中錐座和可靠的零泄漏性能。靜態保持層壓密封環/平墊圈TRI-CON 閥提供最寬的層壓密封環

今天的市場，通過真正的錐體座椅成為可能設計。這種不銹鋼和石墨的廣泛層壓當它靠在上面時提供一個寬容的密封表面線刻度或顆粒。自然多層壓轉化為多個密封面，實現零泄漏。自定心圓盤設計 - 沒有軸到圓盤的銷釘Zwick 的 TRI-CON 閥采用自定心盤鍵固定在軸上，而不是固定的。其他三偏心閥制造商將其圓盤永久固定或固定在軸上。適應軸的不同熱膨脹和碟片，其他廠家必須靠密封圈徑向壓縮。這使得他們的設計受到熱膨脹引起的堵塞。
