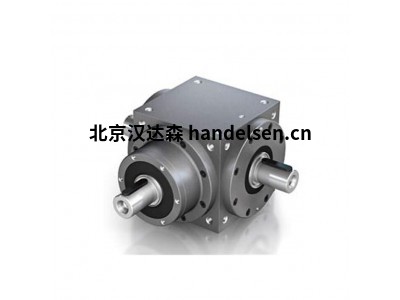

NIDEC高性能標準錐齒輪箱 P系列 i = 1:1 到 5:1

產品介紹

Power Gear系列 的設計受到許多行業領域中極其多樣化的應用的影響。這種錐齒輪箱的開發考慮了特定的扭矩/速度關系，因此具有許多優點。

優點

緊湊和剛性設計確保性能，同時節省空間和重量

軸和錐齒輪之間的摩擦鎖定配合

高達 98% 的高效率等級，從而實現節能

選項

附加冷卻：用于冷卻的油循環系統，帶或不帶附加風扇的冷卻包

用于收縮盤的加長輸出空心軸（帶或不帶收縮盤）

定制設計

安裝腳

也可提供不銹鋼



Power Gear P版本  –高性能標準錐齒輪箱

優點

中小輸入速度下的高扭矩

有限的重量和最小的尺寸

堅固、可靠且免維護的設計

技術參數

尺寸 從 P54 到 P450 的 12 種齒輪箱尺寸

配置 L、H、FL、FH

比率         從 i = 1:1 到 5:1

軸布置      西澳 1、西澳 3、西澳 13

輸入速度  高達 7500 分鐘-1

電機安裝  用空心軸/法蘭直接安裝

常用系列

NIDEC GRAESSNER  P54

NIDEC GRAESSNER  P65

NIDEC GRAESSNER  P75

NIDEC GRAESSNER  P90

NIDEC GRAESSNER  P110

NIDEC GRAESSNER  P140

NIDEC GRAESSNER  P170

NIDEC GRAESSNER  P210

NIDEC GRAESSNER  P240

NIDEC GRAESSNER  P280

NIDEC GRAESSNER  P360

NIDEC GRAESSNER  P450

NIDEC GRAESSNER  P54L

NIDEC GRAESSNER  P65L

NIDEC GRAESSNER  P75L

NIDEC GRAESSNER  P90L

NIDEC GRAESSNER  P110L

NIDEC GRAESSNER  P140L

NIDEC GRAESSNER  P170L

NIDEC GRAESSNER  P210L

NIDEC GRAESSNER  P240L

NIDEC GRAESSNER  P280L

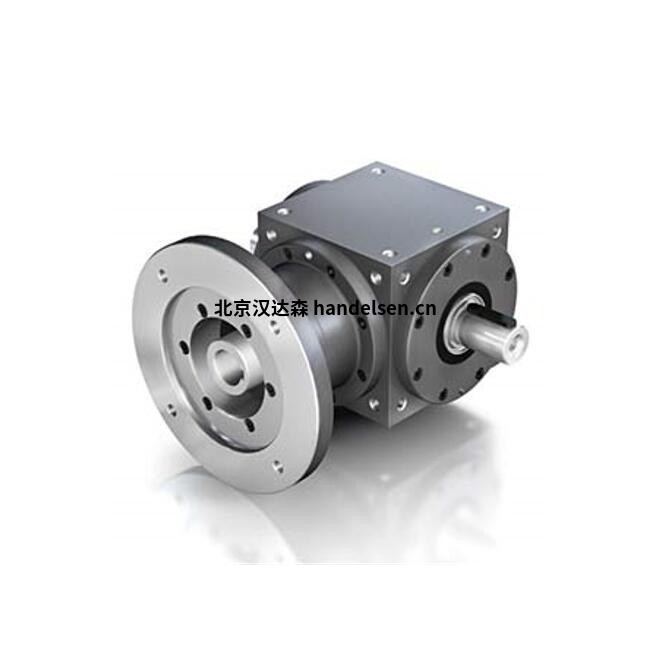

Power Gear HS 版本  – 高速錐齒輪箱

專為特殊要求而設計 - 無需適應，無需妥協：在新開發的Power Gear HS系列中，Nidec Graessner擁有數十年的工程專業知識。因此，每個單獨的組件都經過一致的開發和設計，以滿足速度的要求。具有多種應用和應用領域的眾多優勢。

優勢

速度的變速箱

用于動態伺服傳動系統

更高的允許熱性能限制

低背隙和高精度傳動

通過連接燈籠安裝電機

軸和錐齒輪之間的摩擦鎖定配合

適用于同軸齒輪箱的前置級

高達 98% 的高效率等級，從而實現節能

尺寸 S75、S90、S110、S140、S170

配置     L, H, KL, KH

比率      i= 1,0 / 1,5 / 2,0

軸布置    WA 1、WA 3、WA 13、WA12、WA23、WA123

輸入速度 高達 8500 分鐘-1

電機安裝   通過聯軸器和燈籠 (KL/KH)

常用系列

NIDEC GRAESSNER S75

NIDEC GRAESSNER S90

NIDEC GRAESSNER S110

NIDEC GRAESSNER S140

NIDEC GRAESSNER S170

NIDEC GRAESSNER S75L

NIDEC GRAESSNER S90L

NIDEC GRAESSNER S110L

NIDEC GRAESSNER S140L

NIDEC GRAESSNER S170L

NIDEC GRAESSNER S75H

NIDEC GRAESSNER S90H

NIDEC GRAESSNER S110H

NIDEC GRAESSNER S140H

NIDEC GRAESSNER S170H
