Phytron真空步進電機phySPACE 19-2
Phytron SPACE真空步進電機
phySPACE 步進電機系列是 30 多年來 1000 多臺 Phytron 電機在太空中試驗的結晶。 phySPACE 旨在抵抗振動、輻射和高溫。phySPACE 滿足真空使用的要求，同時提供良好功耗、散熱、低雜散磁通量、定位精度、長壽命和堅固性。
結構設計
phySPACET電機的結構設計提供了輕質、剛度和表面保護，結構元件（例如外殼、法蘭和軸）均由不銹鋼制成。
不銹鋼在重量方面進行了優化：方形法蘭減少為法蘭凸耳，法蘭被挖空以節省額外的重量。
為了節省重量，phySPACETM還配備了鈦等“輕質”材料的選項。
phySPACE標準電機配備了定制軸承。 前法蘭中的雙軸承組件將振動負載安全地分散到外殼結構中。
概述：
phySPACE系列為兩相混合步進電機
保持扭矩從 3.1 到 420 mNm
直徑從 20 到 57 mm
每轉 200 步 1.8° 精度 5 %
專為沖擊和振動負載而設計
4 線平行
預脫氣
K元素集成
-40 °C 至 +120 °C
達 +200 °C 的繞組溫度（短期）
抗輻射能力達 10 6 J/kg
排氣溫度達 200 °C（組件）
除氣率：TML <1 %，CVCM <0.1 % 或（<125 °C）
選項：
“輕量級”：外殼和軸由鈦制成
“抗輻射”：由于定制材料，抗輻射能力達 106 J/kg
“空間測試”：振動測試、沖擊、熱循環
應用：
航天
導航和科學衛星
太空探測器
火星探測器

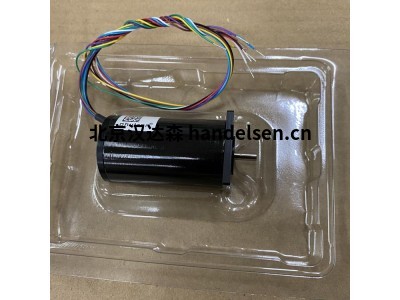

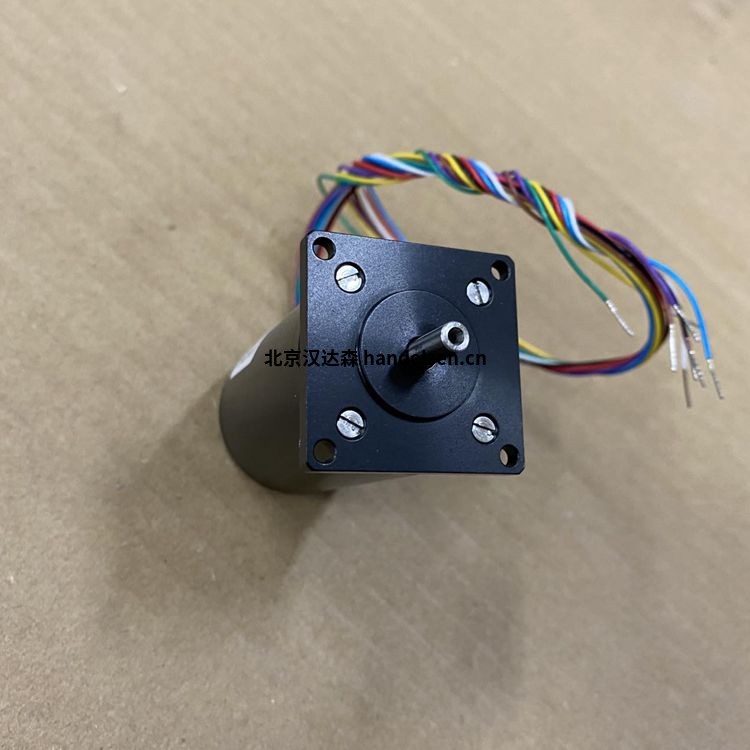

Phytron phySPACE 19-2型號參數舉例：
型號：19-2
電流：0.6A
電阻：2.1Ω
電壓：48V
保持轉矩：3.8mNm
制動扭矩：0.9mNm
轉動慣性：0.0009kg cm2
軸承軸向載荷：10N
軸承徑向載荷：15N
質量：70G
直徑：20mm
長度：34mm
邊長：32mm
Phytron真空步進電機phySPACE 19-2
