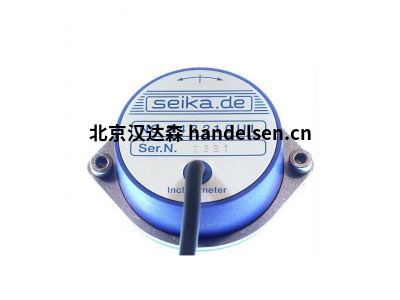

SEIKA傾角儀 NG360 帶有集成傳感器電子設備

SEIKA傾角儀 NG360 帶有集成傳感器電子設備

描述

NG360 是一款電容式液體傾角儀，帶有集成傳感器電子設備和 16 位微處理器。測量結果通過 RS485 端口傳輸以進行進一步處理。使用一條通信線路最多可以操作 78 個傳感器。

該測量方法提供了待測角度和輸出信號之間的線性關系。確定的角度與當地的重力加速度無關，這意味著無論在哪里進行測量，無論是在歐洲、澳大利亞、珠穆朗瑪峰還是在月球上，都可以在任何地方正確測量?jì)A角。與溫度相關的不準確性由集成微處理器糾正。

應用

NG360 傾角儀適用于需要測量任何角度以便在 PC 上進行進一步處理的應用。

典型應用領域包括建筑、采礦、車輛、飛機、船舶、測量設備以及運輸和輸送系統

技術規格

NG360 型

測量范圍 360 度

分辨率 0.01 度

尺寸見尺寸圖

線性偏差±0.25度

橫向靈敏度 < ±0.1 度，傾斜 45°

穩定時間約 0.3 秒

供電電壓 UbN 9V ... 15V

電源電壓導通時間 < 50ms

電流消耗約。 40毫安

防護等級 IP65

工作溫度 -40 至 +85°C

儲存溫度 -45 至 +90°C

重量（不含夾緊環或電纜）約 110克

電氣連接 1m 屏蔽電纜 Ø 4.6 mm

特征

集成 16 位微處理器

RS485總線輸出信號

無測量范圍限制

0.01 度分辨率

最小線性偏差

長期穩定性高

無滯后輸出信號

最小零點漂移

不受環境電磁場干擾

防震，因為沒有移動的機械部件

非常緊密的密封

傳感器與測量點電氣隔離 - 無接地連接

使用夾緊環可 360° 調節零點

集成溫度測量糾正任何與溫度相關的測量誤差
