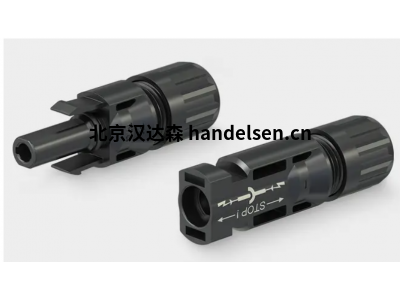

St?ubli 電纜耦合器 MC4用于工業插頭連接器

1、Stäubli 電纜耦合器 MC4概述

通過使用原裝 MC4 和 MC4-Evo 2 連接器，減少光伏系統的功率損耗、停機時間、服務時間和火災風險。MULTILAM接觸技術將保證在整個產品生命周期內具有出色的長期可靠性和低接觸電阻。

作為單獨部件的內螺紋和外螺紋電纜耦合器，帶有筒形壓接觸點（包括絕緣部分）

2、作為單獨部件的內螺紋和外螺紋電纜耦合器，帶有筒形壓接觸點（包括絕緣部分）特點

•卡入式鎖

•根據NEC 2020，要求要打開的工具

•經驗證的MULTILAM技術長期穩定性，確保在插頭的整個使用壽命內始終保持低性能損失連接器

•經過試驗和測試的插頭連接器，超過在該領域擁有15年的經驗

•可用于橫截面高達6 AWG的組裝

•也可用作現成的導線

•與整個MC4的配合兼容性和MC4 Evo 2系列或連接器

•根據客戶規范制作的引線可根據要求提供

3、Stäubli 電纜耦合器 MC4技術數據

連接器系統  Ø 4 mm

額定電壓 1500 V DC (UL) 1000 V DC (CSA)

額定電流UL 30 A (14 AWG) 35 A (12 AWG) 50 A (10 AWG) 70 A (8 AWG) 95 A (6 AWG

環境溫度范圍 -40°C+85攝氏度

防護等級，匹配未匹配的 IP65, IP68 (1 h/1 m）

過電壓類別/污染程度 CATIII/3

插接件接觸電阻 ≤0.25 mΩ

安全等級  1500 V DC:0

接觸系統 MULTILAM

端子類型 壓接

接觸材料 銅，鍍錫

絕緣材料 PC/PA

鎖定系統（UL）鎖定型，需要工具

火焰等級UL94-V0

耐氨性（根據DLG）是

鹽霧噴霧試驗，嚴重程度6是

UL認可的組件，符合UL 6703 E343181
