Leybold TRIVAC B油封泵，采用驅動性能佳且低噪音的設計



關于我們；

自 1850 年以來，我們一直在為全球各個行業開發和提供真空泵、系統、標準化和定制的真空解決方案和服務。



我們的泵和真空系統為半導體、數據載體、顯示器、鍍膜建筑玻璃和太陽能電池的工業制造創(chuàng )造了必要的生產條件。真空系統用于鋼的精煉以及食品的加工和包裝。真空對于質譜儀和電子顯微鏡的操作以及現代研究的幾乎所有領域也是必不可少的。在萊寶，我們訓練有素、經驗豐富的員工是全面客戶服務的基礎。

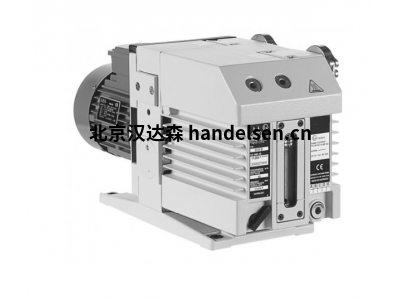

TRIVAC B油封泵



業界公認的雙級旋片泵，采用驅動性能佳且低噪音的設計



Leybold TRIVAC B 雙級油封式旋片泵廣為人知，在真空工程的所有領域都有使用，同樣也適用于工業生產和科研應用。TRIVAC B 泵用于生成粗真空和中真空，或作為泵組中的前級泵與羅茨真空泵或高真空泵一起使用，具有在大氣壓下抽氣的功能。



TRIVAC B 泵擁有出色的真空性能，可提供較低的極限壓力，并利用集成式氣鎮獲得較高的排水汽能力。TRIVAC B 泵的噪音級別低，振動也低，不會(huì )在您的工作環境中增加噪音。久經考驗的堅固設計、低熱損耗和風冷式設計，使得 TRIVAC B 泵既便攜又緊湊。我們擁有全套附件和型號，可提供完整的解決方案，滿足您的應用需求。



TRIVAC B 系列有六種不同規格，極限壓力為 10-4 mbar，抽速范圍為 4 m3/h 至 65 m3/h：



TRIVAC D 4/8 B 系列

TRIVAC D 16/25 B 系列

TRIVAC D 40/65 B 系列



特點：



極限壓力低 (10-4 mbar)，即使在 1000 mbar 的壓力下也可連續運行



集成式氣鎮，具有較高的水蒸汽耐受性



通過油壓控制防返油閥，從而降低油回流



內置油泵，用于潤滑、冷卻，在處理含有顆粒的工藝也有很好的幫助



定制的立式或臥式進氣口和排氣口



易于保養；可更換的內部泵體、壓力潤滑的滑動軸承



標準型號通過了 94/9/EG（ATEX Cat 3 內部）認證



設計原理

TRIVAC B 泵運行時將泵油噴入泵腔中，對泵進行密封、潤滑和冷卻。潤滑系統能夠在高進氣壓力（上限為 1000 mbar 絕對壓力）下連續運行。這帶來了從大氣壓力到極限壓力的多用途使用。工藝氣體所攜帶油在油箱中進行分離。



廣泛的附件包括各種類型的排氣過濾器，能夠捕獲細小油霧，然后將其與工藝氣體一起輸送?；赜拖到y選件通過使過濾后的油回流到泵，完善了模塊化 的TRIVAC B 系列。



堅固耐用的設計

TRIVAC B 系列專為延長正常運行時間和提高耐用性而設計。內部泵體由單個部件裝配而成，不含密封部件。這些部件都是帶有標記，以確保輕松地重新裝配部件。



防返油閥

TRIVAC B 泵配有防返油閥，該閥位于泵的進氣口中。該閥由優雅控制，并在泵停止期間快速關閉。這可防止在停泵時真空室中的壓力上升。此外，它還能盡可能地減少油回流到真空室中的情況。



集成式管道冷卻

D16B 至 D65B 型 TRIVAC B 泵具有一個集成式管道冷卻系統，帶有附加的風扇，由電機直接驅動。此功能允許 TRIVAC B 在恒溫下工作，并且具有較高的水蒸汽耐受性。



低噪音水平

TRIVAC B 泵的智能設計充分降低了振動產生的噪音。所有規格均配有低噪音電機，它們通過彈性聯軸器連接到轉子，以避免在工作時使車間產生額外的噪音。



集成式油泵

所有 TRIVAC B 泵均配備集成式油泵，可確保油潤滑不受進氣口壓力的影響。因此，泵能夠在 1000 mbar 的壓力下持續運行。持續潤滑形成了一個有效的大儲油箱，即使油位處于低位，泵也能夠安全運行。



行業應用：



消毒

科研

化學品/制藥

醫療技術

冶金/熱處理

汽車行業

冷卻和空調

分析工程

檢漏

用于高真空泵系統的前級泵

化學和研究實驗室

凍干系統



型號示例：

TRIVAC D 16 B

TRIVAC D 65 B

TRIVAC D 8 B

TRIVAC D 40 B

TRIVAC D 4 B

TRIVAC D 65 B - ATEX

TRIVAC D 25 B - ATEX

TRIVAC D 40 B - ATEX

TRIVAC D 65 BCS

TRIVAC D 8 B - ATEX

TRIVAC D 4 B - ATEX

TRIVAC D 16 BCS

TRIVAC D 40 BCS

TRIVAC D 25 BCS

TRIVAC D 16 B DOT
