關于我們

從 1972 年開始，當時有六名員工從事制動器和離合器工作，現已發展成為一家在全球運營的家族企業，擁有 1，500 多名員工。前公司Karl E. Brinkmann GmbH于2017年轉變?yōu)镵EB Automation。在名稱中添加“自動化”突顯了我們作為機械和設備工程系統供應商的積極關注。同時，KEB仍然忠于其價值觀，企業家愿景和對客戶和員工可靠是公司始終扎根的原則。KEB現在掌握在家族的第二代手中，并且是自動化解決方案的成熟合作伙伴，從制動器和驅動技術到工業物聯網。

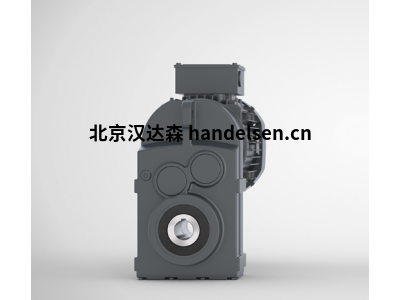

軸裝減速機/軸裝減速電機

系列 F_D... / F_TA...



軸式減速機采用纖薄設計，適用于空間有限的安裝情況，由于軸向平行布置和插入功能，易于安裝。驅動軸平行布置，偏移，與電機軸平行。這使得空心軸或實心軸減速機配置成為可能。扭矩值介于 240 Nm 和 8，900 Nm 之間。當與合適的驅動器結合使用時，這會(huì )產生容量高達 45 kW 的軸安裝減速電機。電機側安裝的可能性使占用空間很小的驅動器（例如絞盤驅動器）能夠與 KEB 的軸安裝減速電機一起實現。



減速機采用軸向平行布置，帶有“插入式”選項，易于安裝



KEB的F減速機可以配備符合不同標準的電機適配器，也可以配備自由輸入軸來代替電機。

可能的電機適配器： ：



IEC電機

尼瑪電機

伺服電機



優勢：



提供不同的輸出軸和外殼版本

低檔齒隙

加強軸承

改進的密封性



技術數據

軸裝減速機/軸裝減速電機



減速機    T2 [牛米] 傳動裝置（多級齒輪箱） P1 [千瓦]   驅動軸空心軸（H）

F2 245 3.37 ...170.20 (9,125.4)     1.5 Ø 25 x 50， H Ø 25

F3 470 3.70 ...190.26 (12,764)      4 Ø 30 x 60， Ø 35 x 70， H Ø 30， H Ø 35

F4 885 3.20 ...235.25 (16,236)      7.5 Ø 40 x 80， H Ø 40

F5 1,580 3.80 ...205.64 (16,911)      15 Ø 50 x 100，H Ø 50

F6 2,800 4.08 ...242.23 (20,876)      22 Ø 60 x 120， H Ø 60

F7 4,880 4.32 ...274,23 (21,379)      30 Ø 75 x 140， H Ø 70

F8 8,900 6.09 ...200.61 (22,5824)    45 Ø 90 x 170， H Ø 90



T2 [牛米] = 扭矩|P1 [kW] = 最大輸入功率



選項

建筑類型



軸安裝版本 1

齒輪設計



軸安裝版本 1 F_A

軸安裝版本 2 F_B

法蘭安裝型 F_C

軸安裝版本加側區 F_D

法蘭安裝版本加側區 F_E



驅動軸



空心軸 – 無標記

輸出軸 V

帶熱縮盤的空心軸 S



軸安裝版本 2

齒輪設計



軸安裝版本 1 F_A

軸安裝版本 2 F_B

法蘭安裝型 F_C

軸安裝版本加側區 F_D

法蘭安裝版本加側區 F_E



驅動軸



空心軸 – 無標記

輸出軸 V

帶熱縮盤的空心軸 S



法蘭安裝型

齒輪設計



軸安裝版本 1 F_A

軸安裝版本 2 F_B

法蘭安裝型 F_C

軸安裝版本加側區 F_D

法蘭安裝版本加側區 F_E





驅動軸



空心軸 – 無標記

輸出軸 V

帶熱縮盤的空心軸 S



軸安裝版本加側區

齒輪設計



軸安裝版本 1 F_A

軸安裝版本 2 F_B

法蘭安裝型 F_C

軸安裝版本加側區 F_D

法蘭安裝版本加側區 F_E



驅動軸



空心軸 – 無標記

輸出軸 V

帶熱縮盤的空心軸 S





法蘭安裝版本加側區

齒輪設計



軸安裝版本 1 F_A

軸安裝版本 2 F_B

法蘭安裝型 F_C

軸安裝版本加側區 F_D

法蘭安裝版本加側區 F_E



驅動軸



空心軸 – 無標記

輸出軸 V

帶熱縮盤的空心軸 S





型號：

F32A DM90LB4
