maxon EC9flat鐘表零件裝配機械微部件裝配機器人驅動電機
maxon無刷EC flat無刷電機是薄型設計，直徑9.2 – 90mm，功率0.2 – 260W，性能優異，該系列盤式電機帶有霍爾傳感器和內置電子裝置。
maxon EC flat電機，電機控制簡單、便于操作、扭矩大、結構緊湊，而且散熱性好，是機器人技術領域的合適解決方案，電機的扁平結構正是其特點。
maxon無刷電機分類：
maxon_EC 9.2 flat
maxon_EC 14 flat
maxon_EC 20 flat IE
maxon_EC 20 flat
maxon_EC 32 flat
maxon_EC 45 flat
maxon_EC 45 flat, cable
maxon_EC 45 flat OR
maxon_EC 45 flat VEN
maxon_EC 45 flat, cable

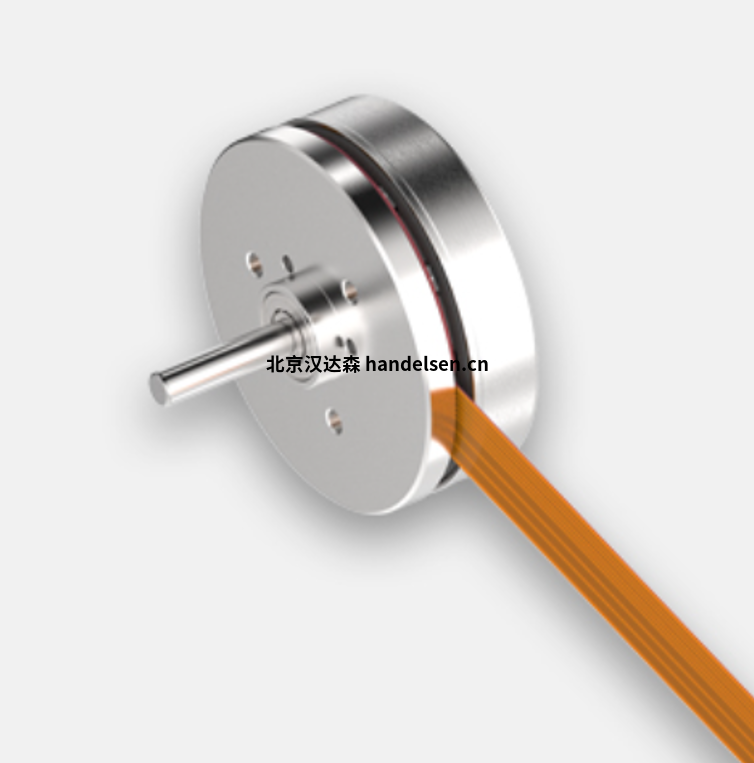

maxon EC9flat功率0.5Watt
額定電壓 6 V
空載轉速 15600 rpm
空載電流 31.1 mA
額定轉速 5450 rpm
額定轉矩（最大連續轉矩） 0.683 mNm
額定電流（最大連續負載電流） 0.222 A
堵轉轉矩 1.1 mNm
堵轉電流 0.332 A
最大效率 51 %
特征值
相間電阻 18.1 ?
相間電感 0.4 mH
轉矩常數 3.3 mNm/A
轉速常數 2890 rpm/V
轉速/轉矩斜率 15800 rpm/mNm
機械時間常數 39.3 ms
轉子慣量 0.237 gcm²
熱參數
外殼-環境熱阻 49.2 K/W
繞組-外殼熱阻 13.2 K/W
繞組熱時間常數 0.998 s
電機熱時間常數 73.8 s
環境溫度 -20...+85 °C
繞組最高允許溫度 +100 °C
機械參數
軸承類型 球軸承
最大允許轉速 25000 rpm
軸向間隙 0 mm，徑向負載為 < 0.5 N 時
0.1 mm，徑向負載為 > 0.5 N 時
最大軸向載荷（動態） 0.15 N
最大軸向壓配合力（靜態） 15 N
（靜態，支撐軸） 70 N
最大徑向載荷 0.4 N, 4 mm（距離法蘭）
其它參數
極對數 4
相數 3
重量 3 g
正齒齒輪箱特點有哪些？
齒輪箱由一級或多級齒輪組組成。
一級代表一對齒輪，第一個齒輪 (小齒輪) 直接安裝在電機軸上。
輸出軸的軸承通常采用燒結材料制成。
特點：
用于低轉矩
輸出轉矩略低
減速比為范圍高
噪音等級低
高效率
