最大液壓工作壓力：315巴，帶鋁制歧管：210巴
流速：40 升/分鐘
壓力設定范圍：見類型代碼
流向：見液壓符號
液壓油：符合DIN 51524的礦物油，其他可根據要求提供
粘度范圍：10-350 cSt
過濾：油清潔度符合ISO 4406（1999）
2013年16月18日，β5（c）>200的過濾器
重復性：<3%，PWM信號優化*
滯后：優化PWM信號時<5%*
*在閥門額定電流的20%至100%時
技術數據

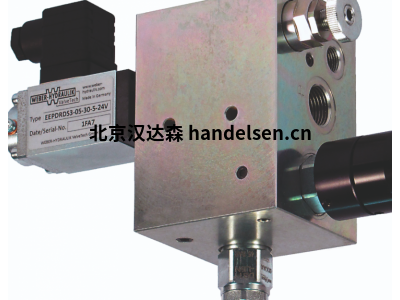

機械設計：EEPDRS旋入閥T-11A或EEPDRM旋入閥
C-10-3、安裝板NG 6中的EPDRSA旋入閥，
飛行員操縱的
尺寸：08
流體溫度：-25°C 至+70°C
環境溫度：-25°C至+50°C
儲存溫度：-30°C至+60°C（非冷凝）
安裝位置：任意，最好水平
最大加速度5 g，十字路口
重量：EEPDRS3-08：0.76 kg，EEPDRM3-08：0.79 kg，
EPDRSA3-08/06：1，01 千克
材料：閥門零件：鋼，安裝板：鋁
密封件：NBR、Viton可選
表面保護：外部零件：鍍鋅鋼，
安裝板：陽極氧化鋁
額定電壓：12V 直流，24V 直流
標稱閥門電流：1.7 A（12 V），0.7 A（24 V）
標稱電阻（R20）：4Ω（12V）、25Ω（24V）
功耗：額定閥門電流下16 W
換擋時間：100%ED
控制指令：PWM信號
PWM頻率：通常為140 Hz（取決于應用）
防護等級：IP65，帶正確安裝和鎖定的配對連接器
電氣終端：電氣插頭符合DIN EN 175301-803（以前
DIN 43650）形狀A，AMP初級定時器，未端接電線
電子控制器：參見第6章"電子設備和傳感器"以及我們的
張曼麗
QQ：3541447690
手機：18500768072
電話：010-64714988-195
傳真：010-84786709-667
郵件：sales95@handelsen.cn |
 |
 |
在線目錄：www.weber-hydraulik.com
注：端口3（T）上的壓力直接增加到設定壓力。的總壓力
端口A(yíng)和T不得超過最大工作壓力。
