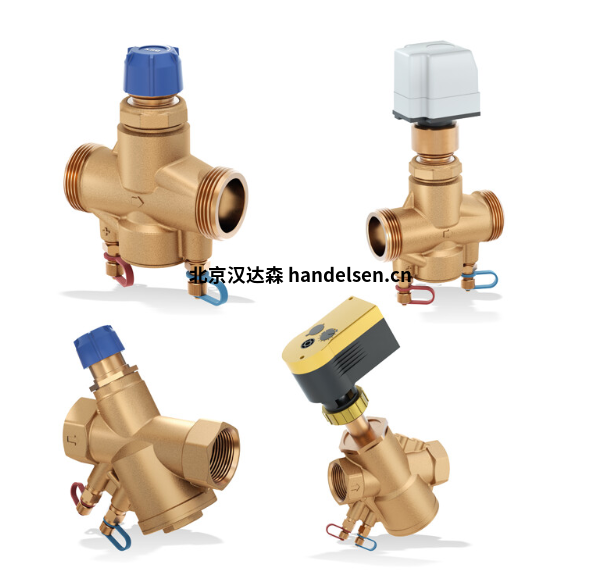

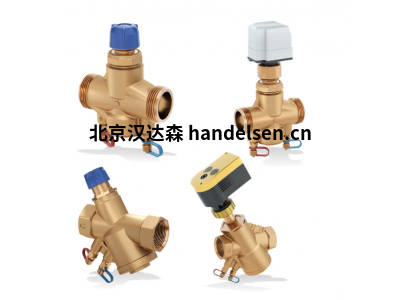

KSB BOA-Control PIC 閥門
壓力無關型組合閥，由可以無級設置的流量調節器和調節閥組成，用于液力平衡，閥權度保持不變時用于動態體積流量調節，帶螺紋連接 (DN 10 - 50) 和法蘭連接 (DN 65 - 150)。采用數字刻度，可以直接在閥門上無級設置體積流量給定值，帶機械閉鎖功能。具有用來檢查壓力和存在的小壓差的測量接頭。有各種不同的體積流量調節范圍 (LF/HF)，螺紋型從 43 到 8586 l/h，法蘭型從 4.4 到 160 m³/h。還可以安裝一個執行機構 (M 30 x 1.5) 用于電動調節另一個參量，例如以調整體積流量的方式調節室溫。
主要應用
熱水供暖裝置
空調設備
冷卻回路
液壓裝置外殼公稱壓力
PN 16, PN 25
max.大公稱寬度
DN 150
max. 允許的介質溫度
120 °C
優勢
通過使用合適的材料，廣泛適用于供暖和制冷設備
通過預設置體積流量，可輕松快速進行調試
通過機械式體積流量調節實現恒定的體積流量
可選擇安裝執行機構，以靈活調整大體積流量
通過鎖定功能確保預設置
大量執行器（開啟/關閉，3 點式，連續式，溫控式）可實現全面的調節功能
由于具有體積流量恒定的局部區域，在全負荷和部分負荷運行中可實現佳設備性能
通過不受壓力影響的體積流量調節，可對舊版設備（例如單管加熱）進行簡單的液力平衡
技術數據
組件功能
截止/調節
入口連接方式
外螺紋接口,
內螺紋接口,
法蘭
驅動器規格方案
帶手輪
外殼材料
EN-GJL-250,
CUZN36PB2AS
液壓裝置外殼公稱壓力
PN 16,
PN 25
max. 公稱寬度
DN 150
min. 公稱寬度
DN 10
max. 允許的介質溫度
120 °C
min. 允許的介質溫度
-10 °C
型號：
KSB BOA-ConTROL PIC PN 16 DN 65
KSB BOA-ConTROL PIC PN 16 DN 80
KSB BOA-ConTROL PIC PN 16 DN100
KSB BOA-ConTROL PIC PN 16 DN125
KSB BOA-ConTROL PIC PN 16 DN150
KSB BOA-ConTROL PIC PN 25 DN 10 (G 1/2)
KSB BOA-ConTROL PIC PN 25 DN 10 (G1/2) HF
KSB BOA-ConTROL PIC PN 25 DN 15 (G 3/4) HF
KSB BOA-ConTROL PIC PN 25 DN 15 (G 3/4) LF
KSB BOA-ConTROL PIC PN 25 DN 20 (G 1)
KSB BOA-ConTROL PIC PN 25 DN 25 (G 1 1/4)
KSB BOA-ConTROL PIC PN 25 DN 32 (G 1 1/4)
KSB BOA-ConTROL PIC PN 25 DN 40 (G 1 1/2)
KSB BOA-ConTROL PIC PN 25 DN 50 (G 2)
