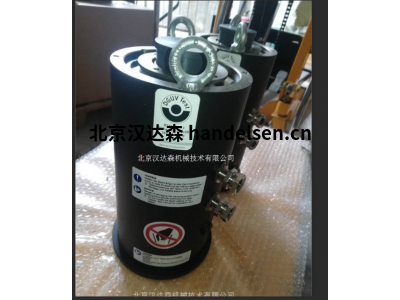

sitema安全鎖KRG 22應用于工業機器人

該設計原理允許創(chuàng )建高度緊湊的夾緊頭。它們是涉及純靜態安全應用的理想選擇。緊湊且安全，安全約束提升的負載。

sitema安全鎖KRG 22特點

適用于靜態或緩慢移動的腫塊

緊湊型設計

一個負載方向

sitema KRG 22安全鎖功能

未夾緊：環形活塞（液壓或氣動）保持夾緊套筒由推動碟形彈簧組，允許軸在精心設計的徑向間隙。接近開關 2 處于活動狀態。

安全負載：在零壓力下，夾緊套被一組強行插入外殼的錐體碟形彈簧，造成桿之間的初始摩擦接觸和夾緊套筒。接近開關的信號變化從 2 到 1。

夾緊：如果現在負載將作用在桿上，夾緊套被進一步拉入住房，導致自我強化夾緊工藝。運動桿非常小。即使使用更大的單位移動不超過 2 毫米，如果施加允許載荷 M。

超載：即使在過載時，桿也不會(huì )滑。因此，負載超過兩倍允許的負載可能會(huì )造成損壞到安全鎖或桿上。

釋放：向上釋放夾緊桿的運動是必要的除了釋放壓力。接近開關的信號變化從 1 到 2。

sitema KRG 22安全鎖設計

夾緊系統由一個在軸承座錐形孔內移動的錐形夾緊套組成。環形活塞將夾緊套壓在一組碟形彈簧上。在零壓力下，夾緊套被彈簧壓入錐形錐形外殼中以?shī)A緊桿。

sitema KRG 22安全鎖應用

劇院升降舞臺：在液壓系統發生故障時

移動式載人電梯：高度為 101 m 的伸縮臂的安全性。

注塑機（立式）：固定垂直軸

工業機器人：在停電或緊急停止時握住夾持器;工人和機器的安全。

sitema KRG 22技術參數

訂貨號 KRG 022 10

桿直徑 mm 22

負載kN 10

壓力bar 100

外殼直徑 mm 78

套管長度 mm 139
