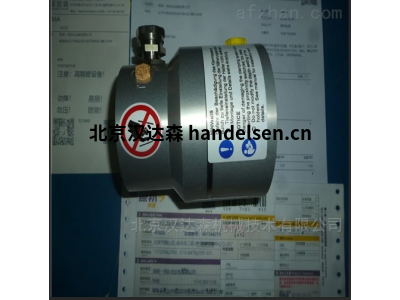

sitema安全鎖KRG 110應用于重載車輛上的支撐油缸

安全鎖以機械安全和絕對可靠的方式，確保在行程的任何位置的靜態負載無限可變。自增強夾緊的設計原理確保了高的安全水平。

在壓力損失時，安全鎖在氣缸桿或獨立桿上阻止負載方向上的靜態負載

sitema安全鎖KRG 110應用

例如，安全鎖可用作無限可變的機械固定

重載車輛上的支撐油缸

剪又式升降板和劇院升降臺中的升降油缸

工具托盤

包裝機械和碼垛機中的升降臺

sitema KRG 110安全鎖功能

夾緊釋放

所述夾緊系統由可在錐形殼體(2)內移動的錐形夾緊套(3)組成

在釋放狀態下，環形活塞(4)被加壓并保持夾緊套筒被推壓在碟形彈簧組 (1)上。桿(5)可在兩個方向上自由移動。

固定負載

一旦壓力從環形活塞(4)中釋放，安全鎖就能確保負載。然后，碟形彈簧(1)將夾緊套筒(3)推入殼體的錐體中，從而實現桿和夾緊套筒之間的初始摩擦接觸(接觸狀態)

在這一點上，安全鎖固定負載，但尚未承擔負載。

承受載荷

然而，在桿被負載移動之前，保持力是不會(huì )建立起來的。由于桿上的自增強靜摩擦力，夾緊系統收縮。

在這個過程中，桿的運動非常小。即使在較大的尺寸下當施加容許負載M時，機芯也不超過2mm(見圖1中的錐形距離e)。

運行條件

SITEMA安全鎖設計用于正常的潔凈和干燥車間環境。

如研磨粉塵、碎屑、其他液體等?？赡苄枰厥庵匚廴緱l件的保護措施。允許的表面溫度為0-60攝氏度

sitema KRG 110技術參數

訂貨號 KRG 110 10

桿直徑 mm 110

負載kN 400

壓力bar 100

外殼直徑 mm 265

套管長度 mm 370
