德國WENGLOR 激光測距傳感器CP25QXVT80型介紹



公司介紹：

WENGLOR是一家專注于傳感器設備生產的德國公司。該公司成立于1983年，總部位于德國泰特南。



wenglor 是智能傳感器和圖像處理技術領域最為成功的中型企業之一。產品和系統解決方案獲得多個獎項和專利，廣泛用于全球的工業生產。wenglor 傳感器和圖像處理系統為自動化提供了最高質量保證和效率。



WENGLOR的產品線包括光電傳感器，超聲波傳感器，流體傳感器等，廣泛應用于工業、醫療、自動化等領域。

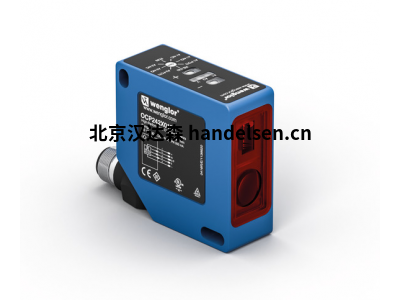

CP25QXVT80 激光測距傳感器 三角測量



這些傳感器采用高分辨率的 CMOS 光電元件和 DSP 技術，通過測量角度來確定距離。 如此就能幾乎消除因材料、顏色和亮度引起的切換點差異。 有兩個獨立的切換輸出端可供設置，借此可將兩個切換閾值和一次吸合或釋放延時設定為10毫秒的步長。 通過 RS-232 接口不僅可以啟動傳感器的功能而且還可輸出數值。



特點概覽：



-切換遲滯小

-不受材料、色彩和亮度影響的切換點

-CMOS行

-高精度的操作距離





光學數據

探測范圍 240 mm

設置范圍 40 ... 240 mm

切換滯后 < 0.5 %

光線類型 激光（紅）

波長 655 nm

使用壽命(Tu = +25 °C) 100,000 h

激光等級(EN 60825-1) 2

最大允許的外來光線 10,000 Lux





電氣數據

供電電壓 10 ... 30 V DC

電流消耗(Ub = 24 V) < 50 mA

切換頻率 500 Hz

響應時間 1 ms

吸合/脫扣時間延遲(RS-232) 0 ... 1 s

溫度偏差 < 15 µm/K

溫度范圍 -25 ... 60 °C

切換輸出端數量 2

切換輸出端壓降 < 1.5 V

切換輸出端開關電流 200 mA

抗短路 是

反極性保護 是

示教模式 HT, VT, TP

傳輸速度 38,400 Bd

防護等級 III

FDA登錄編號 0820586-000





機械數據

設置方式 示教

外殼材料 塑料

防護等級 IP67

連接方式 M12 × 1；8針



輸出功能

錯誤輸出端 是

PNP常開觸點 是

RS-232接口 是





可調參數

輸出端 ：推挽輸出端

                   NPN

                   PNP

                   錯誤輸出端

其他參數 ：釋放時間延時

                   吸合時間延時

                   曝光時間

                   示教模式

                   開關量滯后

                   激光



補充的產品

接口電纜S232W3

防護外殼ZSV-0x-01

保護殼套裝ZSP-NN-02

軟件



S232W3 接口電纜

ZSP-NN-02 外殼套件 適用于50 × 50 × 20 mm (P)

ZSV-02-01 防護外殼
