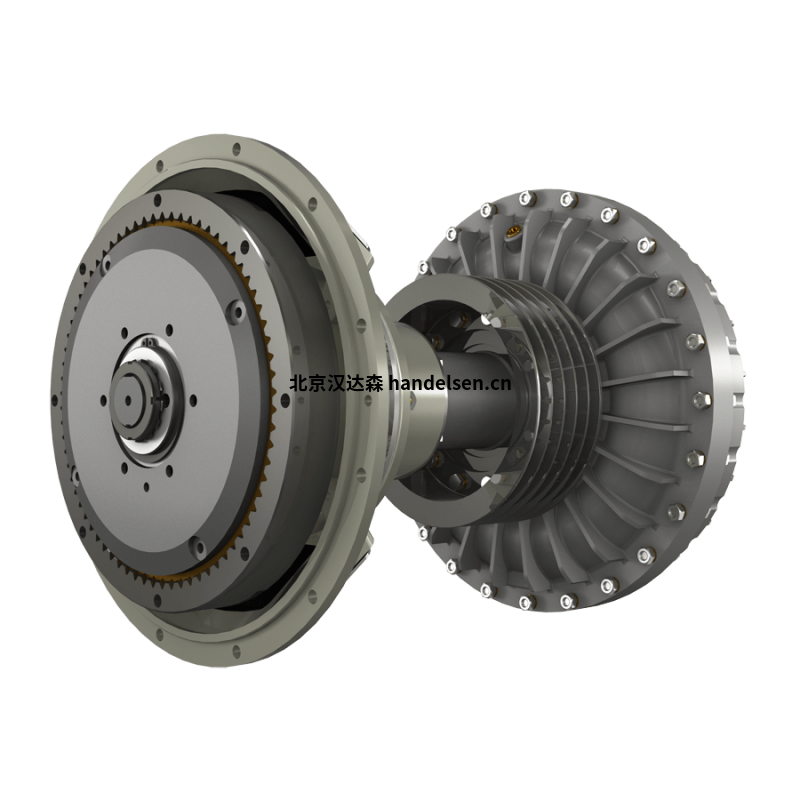

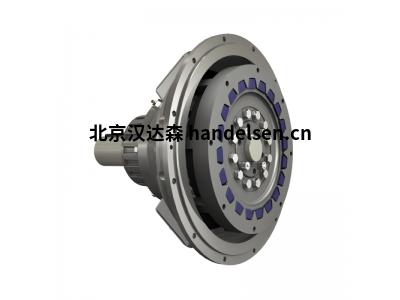

Transfluid 液力偶合器解決“啟動”和“調速”的工程技術難題
適用于由電動機或內燃機驅動的中、大功率的傳動系統。
工作原理
KSL系列調速型液力偶合器采用簡單而有效的工作原理，具有極高的效率和優秀的品質性能。
作為功率傳動介質的油液，被油泵從油箱吸入并被送到液力偶合器的工作循環圓，然后通過液力偶
合器外緣上的一系列節流塞流回油箱。
變量充液原理：
通過一個變頻調速裝置，控制供油泵對工作循環圓的充油流量，
改變工作循環圓中的油液的平衡條件，進而改變液力偶合器的滑差率特性，實現液力偶合器的調速驅動和實現理想的軟啟動。
力矩限制功能：
除具有液力偶合器傳動的全部?jì)?yōu)點外，調速型液力偶合器的輸出扭矩是逐漸增加的。
負載脫離功能：
停止向液力偶合器充液，其工作循環圓中的油液逐漸減少，直至泄空，使輸入與輸出脫離。
使用快速釋放閥，可以使輸入輸出之間快速脫離。
總之，可以實現：
啟動加速時間長，對于大慣量被驅動機械，可長達數分鐘；
被驅動機械的點動和定位，用于加載、卸載或維修時；多機驅動時的順序啟動；調整或限制傳遞扭矩；不停電機而與負載脫離；
用于皮帶機驅動時，可使皮帶張力減至最低，可在驗帶速度下空
載運行；調速驅動，對于離心機械，可在達5：1調速范圍內運行。
特點
理想的軟起動，向KSL液力偶合器工作循環圓的充液是從空腔開始逐漸充滿的。
由此提供了非常軟的、可控制的軟起動特性，對于大慣量被驅動
機械尤其如此。
通過變頻調速裝置控制的變量充液系統，在啟動
時給定斜坡信號，產生理想的軟啟動特性。
精確的速度控制，通過遠程信號控制，KSL調速型液力偶合器可以提供期望的或控制系統要求的精確輸出速度。調整也可以通過手動流量閥實現。
變頻器按標配提供。顯著的扭振消除
KSL調速型液力偶合器通過油液傳遞扭矩，具有顯著的扭振消除效果，既可以有效保護被驅動機械，如減速機、風機、泵裝置等，也可以有效保護驅動機械，如電動機或內燃機。
11KRB - D28 - BRAKE DRUM = 160
x60
11KRB - D38 - BRAKE DRUM = 160x60
11KRB - D42 - BRAKE DRUM = 160x60
11KRB - D48 - BRAKE DRUM = 160x60
11KRB - D28 - BRAKE DRUM = 200x75
11KRB - D38 - BRAKE DRUM = 200x75
11KRB - D42 - BRAKE DRUM = 200x75
11KRB - D48 - BRAKE DRUM = 200x75
12KRB - D28 - BRAKE DRUM = 160x60
12KRB - D38 - BRAKE DRUM = 160x60
12KRB - D42 - BRAKE DRUM = 160x60
12KRB - D48 - BRAKE DRUM = 160x60
12KRB - D28 - BRAKE DRUM = 200x75
12KRB - D38 - BRAKE DRUM = 200x75
12KRB - D42 - BRAKE DRUM = 200x75
12KRB - D48 - BRAKE DRUM = 200x75
13KRB - D42 - BRAKE DRUM = 200x75
13KRB - D48 - BRAKE DRUM = 200x75
13KRB - D55 - BRAKE DRUM = 200x75
13KRB - D60 - BRAKE DRUM = 200x75
13KRB - D42 - BRAKE DRUM = 250x95
13KRB - D48 - BRAKE DRUM = 250x95
13KRB - D55 - BRAKE DRUM = 250x95
13KRB - D60 - BRAKE DRUM = 250x95
15KRB - D48 - BRAKE DRUM = 250x95有效的過載保護這又是液力偶合器的優點之一，可為用戶帶來很大利益。尤其是選擇安裝快速釋放閥，其可使循環園中的油液在數秒內釋放，從而限制過載時間，對系統進行有效保護。
高效率傳動。
KSL型液力偶合器的效率比限矩型液力偶合器更高，因為其工作循環圓可以被控制到最多的油量，從而使液力偶合器在最低滑差率下運行。
傳斯羅伊的JET RECOVERY POWER系統因其通過節流塞的改進油路，大幅提高了效率，降低了噪音水平。迷宮式密封SL型液力偶合器的輸入輸出軸采用迷宮式密封，大幅度減少了
維修簡單方便
KSL采用分箱式設計，無需移動電動機或內燃機和被驅動機械，便可完整拆除液力偶合器葉輪組件，維修后不必重新調整同心度，減少停機時間。
可選件
原動機和被驅動設備輔助潤滑單元。
防爆設計按要求。
應用
磨機，破碎機，輸送機，風機類，鼓風機，泵類，壓縮機，離心
機械，攪拌機械，發電機，船船推進裝置等。
選型
為了正確選取KSL液力偶合器型號，Transfluid公司需要提供以下
參數：
電動機或內燃機類型、功率及轉速；
被驅動機械類型、功率、轉速及轉動慣量；
調速驅動時的輸出速度范圍；
環境條件；
冷卻水（或空氣）條件；
輸入輸出軸徑及其公差
電動機和控制柜可用供電電壓和頻率。
